本技術涉及電纜橋架生產，具體為一種電纜橋架沖孔機用廢料收集裝置。

背景技術：

1、電纜橋架分為槽式、托盤式和梯架式、網格式等結構，由支架、托臂和安裝附件等組成；建筑物內橋架可以獨立架設，也可以敷設在各種建(構)筑物和管廊支架上，應體現結構簡單，造型美觀、配置靈活和維修方便等特點，全部零件均需進行鍍鋅處理，安裝在建筑物外露天的橋架。

2、傳統的電纜橋架自動沖孔機只能單一沖孔，需要多人操作，使電纜橋架的加工效率降低，極大地延誤了電纜橋架生產的進度。

3、公開號為cn208944951u的專利文件中提出一種電纜橋架自動沖孔機，該裝置包括機座，機座的上表面前側固定安裝有托料平臺，托料平臺的前側面左右兩側均滑動安裝有第一軸承瓦座，兩個第一軸承瓦座的內環面轉動插接有托料輥，托料輥的右側面固定安裝有調節電機，托料平臺的上表面固定安裝有導向輥，機座的上表面中部左右兩側均固定安裝有主機框架，兩個主機框架的前側面外側端均嵌入安裝有第一輥軸側板，通過給機座加裝托料平臺、托料輥和導向輥，實現了通過調節導向輥之間的間距可以將不同規格的電纜橋架夾住，在經過托料輥、送料管進入到模具處進行沖孔，再由出料輥處出料的效果，達到了本裝置可單人操作，提高沖孔效率的目的。

4、但是該裝置在沖孔的過程中，不容易快速地對廢料進行收集清理，從而使得該裝置具有一定的局限性。

5、為此，我們亟需提供一種電纜橋架沖孔機用廢料收集裝置。

技術實現思路

1、本實用新型的目的在于提供一種電纜橋架沖孔機用廢料收集裝置，以解決上述背景技術中提出的該裝置在沖孔的過程中，不容易快速地對廢料進行收集清理，從而使得該裝置具有一定的局限性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種電纜橋架沖孔機用廢料收集裝置，包括沖孔底箱和側座，所述側座安裝于沖孔底箱側邊，所述沖孔底箱內部設置有導向機構和清理機構。

3、所述清理機構包括密封單元和清潔單元。

4、所述清潔單元包括電推桿、固定栓、連接板、刮板、支撐槽、限位軌和支撐塊，所述電推桿設置于沖孔底箱另一端，所述固定栓連接于電推桿固定端，所述連接板安裝于電推桿固定端，所述刮板安裝于連接板底端，所述支撐槽開設于沖孔底箱內側，所述限位軌安裝于支撐槽內壁，所述支撐塊安裝于連接板側端。

5、優選的，所述密封單元包括卡套、密封板和把手，所述卡套安裝于沖孔底箱側邊，所述密封板設置于卡套內側，所述把手安裝于密封板側邊。

6、優選的，所述導向機構包括固定塊、轉動件、導向板、固定柱、緩沖彈簧和托柱，所述固定塊安裝于沖孔底箱內壁，所述轉動件連接于固定塊內部，所述導向板安裝于轉動件另一端，所述固定柱安裝于沖孔底箱內部，所述緩沖彈簧連接于固定柱內部，所述托柱連接于緩沖彈簧另一端。

7、優選的，所述電推桿通過固定栓與沖孔底箱側邊相固定，便于對電推桿進行安裝，也使其安裝地更加牢固，所述支撐塊側邊連接處與限位軌外壁抵接且滑動連接，支撐塊起到了支撐連接板的作用，使其更加穩定地進行移動。

8、優選的，所述刮板底端與沖孔底箱內部底端抵接，從而將沖孔底箱內部底端的廢料進行刮除，便于對廢料進行回收利用，且刮板的材質為橡膠材質，起到了對沖孔底箱內部底端的保護作用，具有一定的實用性能。

9、優選的，所述密封板外壁與卡套內部抵接，便于對密封板進行安裝和拆卸，提高了便捷性，且密封板內側與沖孔底箱側邊外壁貼合，提升了沖孔底箱的密封性能，從而可以更好地對廢料進行收集。

10、優選的，所述轉動件連接端與固定塊內部轉動連接，從而使得導向板能夠進行轉動，提高了導向效率，所述托柱另一端與導向板底端抵接，托柱起到了對導向板的支撐作用，從而提高了導向的穩定性。

11、與現有技術相比，本實用新型的有益效果是：

12、1.該電纜橋架沖孔機用廢料收集裝置，通過設置清理機構，既能夠對沖孔產生的廢料進行集中收集，并且還能夠對收集的廢料進行清理，便于后續繼續對廢料進行收集，提高了廢料的收集效率，解決了背景技術中提出的該裝置在沖孔的過程中，不容易快速地對廢料進行收集清理，從而使得該裝置具有一定的局限性的問題。

13、2.該電纜橋架沖孔機用廢料收集裝置，通過設置導向機構，在廢料受重力的作用下掉落到沖孔底箱內部時，能夠使得肥料能夠集中的掉落到沖孔底箱內部底端，從而提高了對廢料的清理效率。

技術特征：

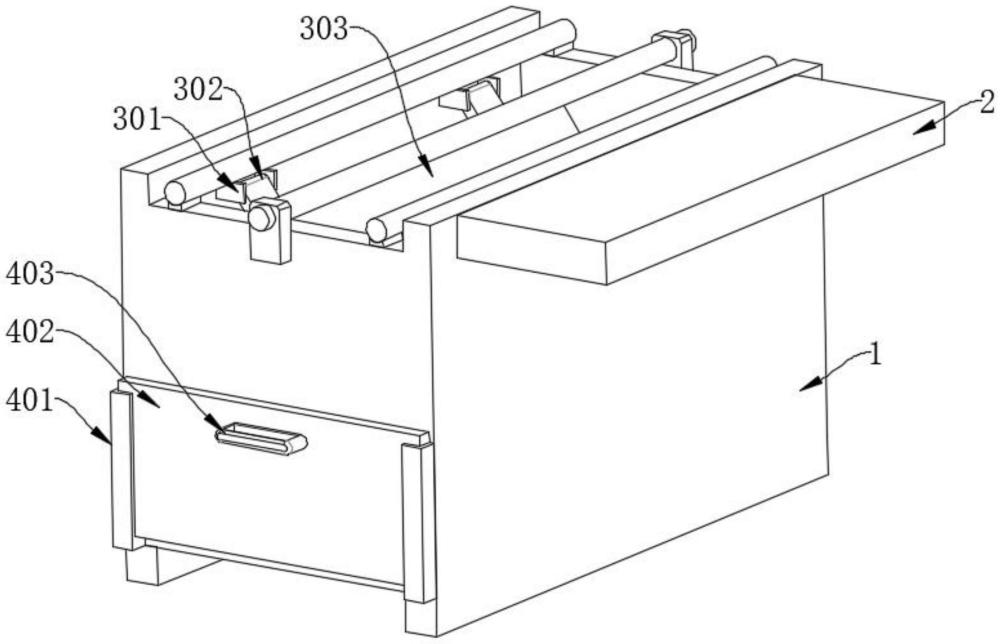

1.一種電纜橋架沖孔機用廢料收集裝置，包括沖孔底箱(1)和側座(2)，所述側座(2)安裝于沖孔底箱(1)側邊，其特征在于：所述沖孔底箱(1)內部設置有導向機構和清理機構；

2.根據權利要求1所述的一種電纜橋架沖孔機用廢料收集裝置，其特征在于：所述密封單元包括卡套(401)、密封板(402)和把手(403)，所述卡套(401)安裝于沖孔底箱(1)側邊，所述密封板(402)設置于卡套(401)內側，所述把手(403)安裝于密封板(402)側邊。

3.根據權利要求1所述的一種電纜橋架沖孔機用廢料收集裝置，其特征在于：所述導向機構包括固定塊(301)、轉動件(302)、導向板(303)、固定柱(304)、緩沖彈簧(305)和托柱(306)，所述固定塊(301)安裝于沖孔底箱(1)內壁，所述轉動件(302)連接于固定塊(301)內部，所述導向板(303)安裝于轉動件(302)另一端，所述固定柱(304)安裝于沖孔底箱(1)內部，所述緩沖彈簧(305)連接于固定柱(304)內部，所述托柱(306)連接于緩沖彈簧(305)另一端。

4.根據權利要求1所述的一種電纜橋架沖孔機用廢料收集裝置，其特征在于：所述電推桿(404)通過固定栓(405)與沖孔底箱(1)側邊相固定，所述支撐塊(410)側邊連接處與限位軌(409)外壁抵接且滑動連接。

5.根據權利要求1所述的一種電纜橋架沖孔機用廢料收集裝置，其特征在于：所述刮板(407)底端與沖孔底箱(1)內部底端抵接，且刮板(407)的材質為橡膠材質。

6.根據權利要求2所述的一種電纜橋架沖孔機用廢料收集裝置，其特征在于：所述密封板(402)外壁與卡套(401)內部抵接，且密封板(402)內側與沖孔底箱(1)側邊外壁貼合。

7.根據權利要求3所述的一種電纜橋架沖孔機用廢料收集裝置，其特征在于：所述轉動件(302)連接端與固定塊(301)內部轉動連接，所述托柱(306)另一端與導向板(303)底端抵接。

技術總結
本技術屬于電纜橋架生產技術領域，尤其涉及一種電纜橋架沖孔機用廢料收集裝置，包括沖孔底箱和側座，所述側座安裝于沖孔底箱側邊，所述沖孔底箱內部設置有導向機構和清理機構。該電纜橋架沖孔機用廢料收集裝置，通過設置清理機構，既能夠對沖孔產生的廢料進行集中收集，并且還能夠對收集的廢料進行清理，便于后續繼續對廢料進行收集，提高了廢料的收集效率，解決了背景技術中提出的該裝置在沖孔的過程中，不容易快速地對廢料進行收集清理，從而使得該裝置具有一定的局限性的問題，通過設置導向機構，在廢料受重力的作用下掉落到沖孔底箱內部時，能夠使得肥料能夠集中的掉落到沖孔底箱內部底端，從而提高了對廢料的清理效率。

技術研發人員：翟金樂,陳華,方世超
受保護的技術使用者：霸州市邦昊通達冷彎設備有限公司
技術研發日：20240625
技術公布日：2025/4/28
