本技術屬于凈水設備，具體涉及一種利用微氣泡殺菌的凈水器。

背景技術：

1、自來水從水廠運輸至用水終端過程中容易出現水質污染問題，使得用水終端攜帶泥沙、鐵銹、重金屬、有機物、細菌等污染物，常用的燒開水方式并不能去除水中的泥沙、鐵銹、重金屬、有機物等。

2、家庭凈水設備可以對自來水進行處理，有效去除泥沙、鐵銹、重金屬、有機物等污染物，獲得干凈的水。相關技術中的凈水設備，凈水濾芯能夠對自來水進行過濾，可以為用戶提供過濾后的純水，但是經凈水濾芯過濾后的純水存儲于純水箱內長時間未使用，易滋生細菌，影響凈水設備的工作性能，影響用戶的使用體驗。

技術實現思路

1、為克服上述問題，本發明人進行深入研究，提出一種利用微氣泡殺菌的凈水器，其包括進水水路，ro膜濾芯，純水水路，純水箱，排水水路，及廢水水路；所述進水水路一端連接進水口，另一端連接所述ro膜濾芯的入水端，所述進水水路設有進水閥和增壓泵；所述純水水路一端連接所述ro膜濾芯的純水出水端，另一端連接所述純水箱的入水端，所述純水水路設有純水閥；所述排水水路一端連接所述純水箱的出水端，另一端連接排水口，所述排水水路設有排水泵；所述廢水水路一端連接所述ro膜濾芯的廢水出水端，另一端連接廢水口，所述廢水水路設有廢水調節閥；所述純水水路還設有微氣泡發生器，使得進入所述純水箱的水產生足量氣泡，以對所述純水箱內的水進行殺菌。

2、優選地，所述純水水路與所述廢水水路之間設有沖洗水路，所述沖洗水路設有沖洗閥。

3、優選地，所述排水水路設有單向閥。

4、優選地，所述純水箱內設有液位傳感器，以檢測所述純水箱內水位；

5、所述純水箱內水位低于預設水位值時，開啟所述進水閥，所述增壓泵及所述純水閥，所述ro膜濾芯持續產生純水存儲于所述純水箱；

6、所述純水箱內水位高于預設水位值時，關閉所述進水閥，所述增壓泵及所述純水閥，開啟所述排水泵，將所述純水箱內的水排至所述排水口。

7、優選地，所述進水水路，所述純水水路，及所述排水水路分別設有流量計，以測量水的流量。

8、優選地，所述進水水路和所述純水箱內分別設有tds探針，以檢測水的tds值。

9、優選地，所述進水口處設有前置濾芯，以對進入所述進水水路的水進行初步過濾。

10、優選地，所述進水水路設有溫度傳感器，以檢測進入所述進水水路的水溫。

11、優選地，所述排水水路設有壓力開關，以保證所述排水口的排水穩定性。

12、優選地，所述純水箱設有進氣口和排氣口，所述進氣口處設有hepa濾網，所述進氣口和所述排氣口處均設有單向閥。

13、本實用新型具有以下有益效果：

14、(1)本實用新型公開的利用微氣泡殺菌的凈水器，在純水箱的入水端設置微氣泡發生器，通過微氣泡發生器產生足量的氣泡進入純水箱，氣泡在純水箱內會持續存在一段時間后破裂并產生羥基自由基，可去除純水箱內水中的微生物和有機微污染物，有效保障水質安全。

15、(2)本實用新型公開的利用微氣泡殺菌的凈水器，在純水水路與廢水水路之間設有沖洗水路，以實現對ro膜濾芯進行沖洗。

技術特征：

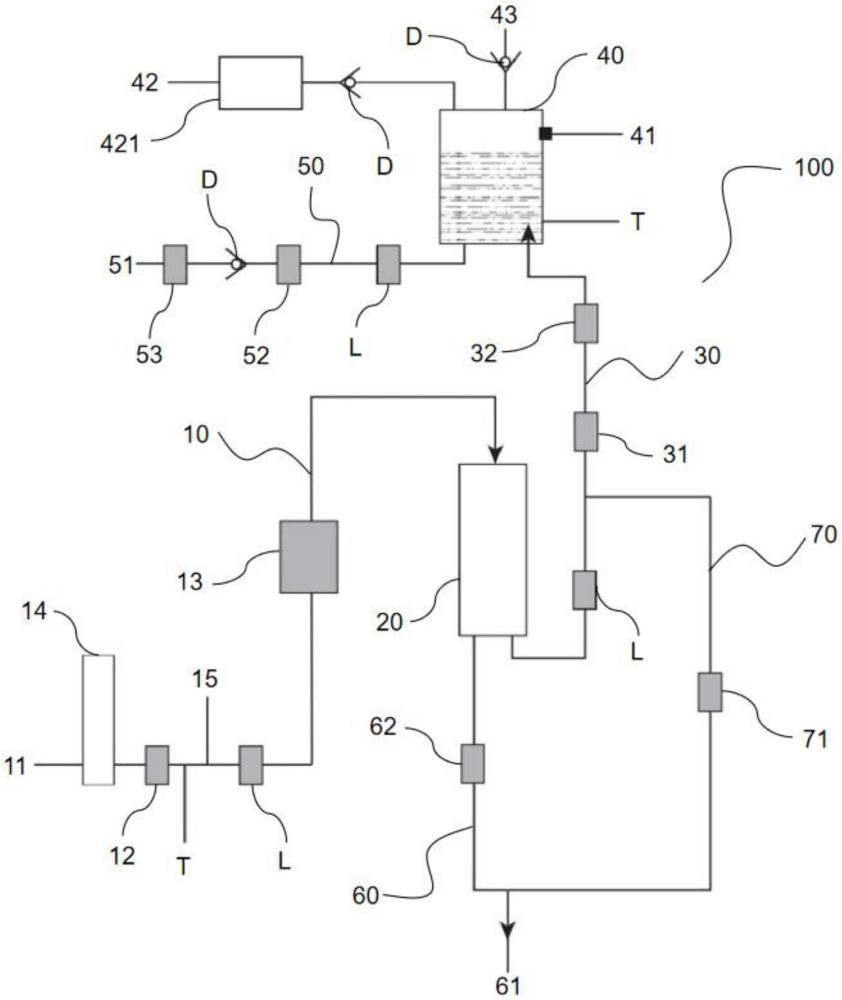

1.一種利用微氣泡殺菌的凈水器，其特征在于，包括進水水路(10)，ro膜濾芯(20)，純水水路(30)，純水箱(40)，排水水路(50)，及廢水水路(60)；

2.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述純水水路(30)與所述廢水水路(60)之間設有沖洗水路(70)，所述沖洗水路(70)設有沖洗閥(71)。

3.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述排水水路(50)設有單向閥(d)。

4.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述純水箱(40)內設有液位傳感器(41)，以檢測所述純水箱(40)內水位；

5.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述進水水路(10)，所述純水水路(30)，及所述排水水路(50)分別設有流量計(l)，以測量水的流量。

6.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述進水水路(10)和所述純水箱(40)內分別設有tds探針(t)，以檢測水的tds值。

7.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述進水口(11)處設有前置濾芯(14)，以對進入所述進水水路(10)的水進行初步過濾。

8.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述進水水路(10)設有溫度傳感器(15)，以檢測進入所述進水水路(10)的水溫。

9.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述排水水路(50)設有壓力開關(53)，以保證所述排水口(51)的排水穩定性。

10.根據權利要求1所述的利用微氣泡殺菌的凈水器，其特征在于，所述純水箱(40)設有進氣口(42)和排氣口(43)，所述進氣口(42)處設有hepa濾網(421)，所述進氣口(42)和所述排氣口(43)處均設有單向閥(d)。

技術總結
本技術公開了一種利用微氣泡殺菌的凈水器，包括進水水路，RO膜濾芯，純水水路，純水箱，排水水路，及廢水水路；所述進水水路一端連接進水口，另一端連接所述RO膜濾芯的入水端，所述進水水路設有進水閥和增壓泵；所述純水水路一端連接所述RO膜濾芯的純水出水端，另一端連接所述純水箱的入水端，所述純水水路設有純水閥；所述排水水路一端連接所述純水箱的出水端，另一端連接排水口，所述排水水路設有排水泵；所述廢水水路一端連接所述RO膜濾芯的廢水出水端，另一端連接廢水口，所述廢水水路設有廢水調節閥；所述純水水路還設有微氣泡發生器，使得進入所述純水箱的水產生足量氣泡，以對所述純水箱內的水進行殺菌。

技術研發人員：魏鑫,李勁松
受保護的技術使用者：北京三五二環?？萍加邢薰?br/>技術研發日：20240627
技術公布日：2025/4/28
