本技術涉及有機砂加工抑塵領域，尤其涉及一種有機砂加工用抑塵設備。

背景技術：

1、機制砂是指通過制砂機和其他附屬設備加工而成的砂子，成品更加規則，可以根據不同工藝要求加工成不同規則和大小的砂子，更能滿足日常需求。機制砂要有專業的設備才能制出合格適用的砂石。

2、傳統的抑塵方法通常采用濕法或布袋過濾等手段，但這些方法存在效率低、成本高、維護復雜等問題；因此我們提出一種有機砂加工用抑塵設備來解決這個問題。

技術實現思路

1、本實用新型的目的在于提供一種有機砂加工用抑塵設備，以解決上述背景技術中所提出的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種有機砂加工用抑塵設備，包括：加工臺，所述加工臺前側固定連接有固定架，所述固定架前側固定連接有電機，所述電機輸出端固定連接有轉軸，所述轉軸后側固定連接有轉板，所述轉板內側固定連接有一號柱，所述一號柱外側活動抵接有弧形框，所述弧形框內側活動抵接有二號柱，所述二號柱外側固定連接有移動架，所述移動架后側固定連接有吸塵箱，且所述吸塵箱底部滑動連接在加工臺頂部，所述加工臺頂部開設有進料口，所述加工臺頂部固定連接有吸塵器，所述吸塵器輸入端固定連通有兩個吸塵管，兩個所述吸塵管另一端固定連通在對應的吸塵箱一側。

4、優選的，所述固定架內側固定連接有三號柱，所述三號柱外側轉動連接在弧形框底部內側，且所述固定架頂部固定連接有兩個限位支架，所述移動架底部一體成型有兩個u型架，且兩個所述u型架外側均滑動連接在對應的限位支架內側。

5、優選的，所述加工臺頂部固定連接有振動電機，所述加工臺底部固定連接有多個阻尼器和彈簧，多個所述阻尼器和彈簧底部均固定連接有同一個平板。

6、優選的，所述加工臺右側開設有出料口，所述加工臺右側固定連接有噴霧器，且所述噴霧器底部設置有收納箱，所述收納箱前后兩側均一體成型有握把。

7、優選的，所述平板底部一體成型有多個支腿架。

8、本實用新型中，所述的一種有機砂加工用抑塵設備，通過從進料口倒入待加工的有機砂，進行震動工序時，啟動振動電機，使得加工臺進行震動，當震動產生灰塵溢出時，啟動電機，使得轉軸帶動轉板轉動，使得一號柱不斷帶動弧形框晃動；

9、本實用新型中，所述的一種有機砂加工用抑塵設備，通過在限位支架的限位下，使得移動架帶動吸塵箱反復對進料口產生的灰塵進行吸灰操作，從而幫助工作者進行抑塵操作，且出料口出噴霧器，噴出水霧，也能進行輔助抑塵作用；

10、本實用新型結構設計合理，通過電機、轉軸、轉板、一號柱、轉動架和固定架之間的配合，使得吸塵箱可以對進料口灰塵進行高效的反復吸取，從而幫助使用者能進行抑塵操作。

技術特征：

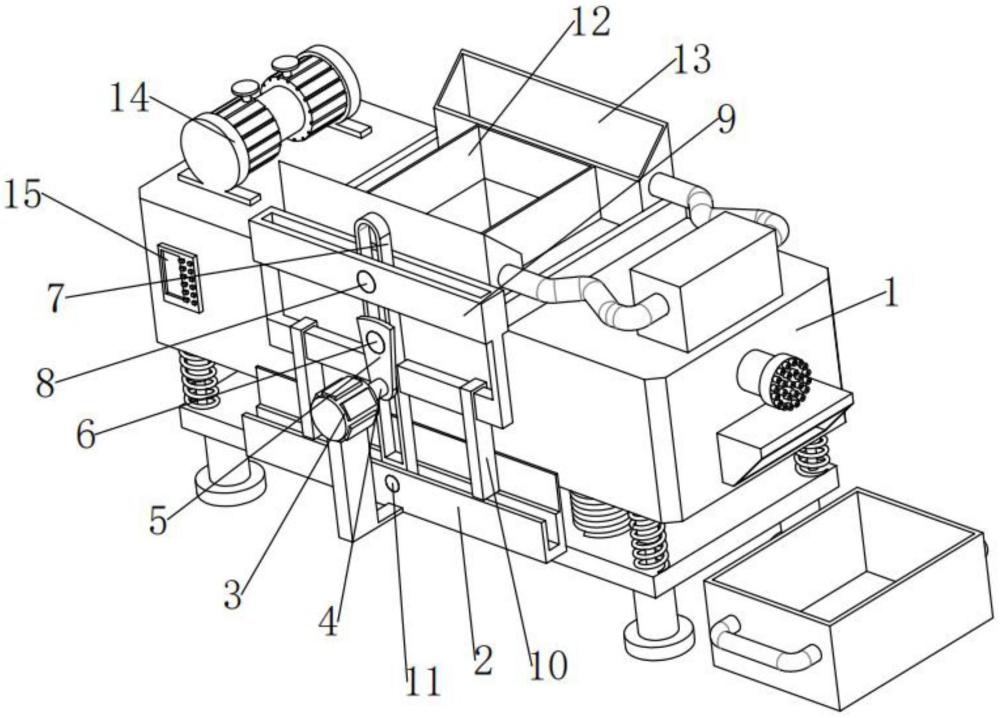

1.一種有機砂加工用抑塵設備，包括加工臺(1)，所述加工臺(1)前側固定連接有固定架(2)，所述固定架(2)前側固定連接有電機(3)，所述電機(3)輸出端固定連接有轉軸(4)，其特征在于，所述轉軸(4)后側固定連接有轉板(5)，所述轉板(5)內側固定連接有一號柱(6)，所述一號柱(6)外側活動抵接有弧形框(7)，所述弧形框(7)內側活動抵接有二號柱(8)，所述二號柱(8)外側固定連接有移動架(9)，所述移動架(9)后側固定連接有吸塵箱(13)，且所述吸塵箱(13)底部滑動連接在加工臺(1)頂部，所述加工臺(1)頂部開設有進料口(12)，所述加工臺(1)頂部固定連接有吸塵器(16)，所述吸塵器(16)輸入端固定連通有兩個吸塵管(17)，兩個所述吸塵管(17)另一端固定連通在對應的吸塵箱(13)一側。

2.根據權利要求1所述的一種有機砂加工用抑塵設備，其特征在于，所述固定架(2)內側固定連接有三號柱(11)，所述三號柱(11)外側轉動連接在弧形框(7)底部內側，且所述固定架(2)頂部固定連接有兩個限位支架(10)，所述移動架(9)底部一體成型有兩個u型架，且兩個所述u型架外側均滑動連接在對應的限位支架(10)內側。

3.根據權利要求1所述的一種有機砂加工用抑塵設備，其特征在于，所述加工臺(1)頂部固定連接有振動電機(14)，所述加工臺(1)底部固定連接有多個阻尼器(21)和彈簧(22)，多個所述阻尼器(21)和彈簧(22)底部均固定連接有同一個平板(20)。

4.根據權利要求1所述的一種有機砂加工用抑塵設備，其特征在于，所述加工臺(1)右側開設有出料口，所述加工臺(1)右側固定連接有噴霧器(18)，且所述噴霧器(18)底部設置有收納箱(19)，所述收納箱(19)前后兩側均一體成型有握把。

技術總結
本技術公開了一種有機砂加工用抑塵設備，屬于有機砂加工抑塵領域，其包括：加工臺，加工臺前側固定連接有固定架，固定架前側固定連接有電機，電機輸出端固定連接有轉軸，轉軸后側固定連接有轉板，轉板內側固定連接有一號柱，一號柱外側活動抵接有弧形框，弧形框內側活動抵接有二號柱，二號柱外側固定連接有移動架，移動架后側固定連接有吸塵箱，且吸塵箱底部滑動連接在加工臺頂部，加工臺頂部開設有進料口。本技術結構設計合理，通過電機、轉軸、轉板、一號柱、轉動架和固定架之間的配合，使得吸塵箱可以對進料口灰塵進行高效的反復吸取，從而幫助使用者能進行抑塵操作。

技術研發人員：金小坤,孫棟,吳鵬程
受保護的技術使用者：安徽永恒泰環?？萍加邢薰?br/>技術研發日：20240621
技術公布日：2025/4/28
