本技術涉及清洗和提籃，具體的，涉及一種光學鍍膜基片清洗用提籃結構。

背景技術：

1、二十一世紀是光的世紀，光學鍍膜在光學器件加工中扮演的角色也越來越重要。因此對光學鍍膜要求也越來越高，例如薄膜損傷閾值、光潔度等技術指標的要求。目前圓片狀的光學基片的光學鍍膜過程是經過多次超聲波清洗和鍍膜工序組合完成，但是由于超聲波清洗工序和鍍膜工序所使用的夾具不同，因此光學基片需要在清洗夾具和鍍膜夾具中不停的更換，更換不同規格的光學鍍膜基片時間較長，效率較低。

技術實現思路

1、本實用新型提出一種光學鍍膜基片清洗用提籃結構，解決了相關技術中的更換不同規格的光學鍍膜基片時提籃調整不便的問題。

2、一種光學鍍膜基片清洗用提籃結構，包括：

3、籃體；

4、側部伸縮支撐件，所述側部伸縮支撐件設置在所述籃體上，所述側部伸縮支撐件具有若干側部放置槽，所述側部放置槽為若干個且依次排列，所述伸縮支撐件伸縮后，若干所述側部放置槽的間距變大或變小；

5、底部伸縮支撐件，所述底部伸縮支撐件設置在所述籃體上，且位于所述側部伸縮支撐件的下方或下方一側，所述底部伸縮支撐件具有若干底部放置槽，所述底部放置槽為若干個且依次排列，所述底部伸縮支撐件伸縮后，若干所述底部放置槽的間距變大或變小，所述側部放置槽和所述底部放置槽共同組成基片放置位。

6、作為進一步的技術方案，所述側部伸縮支撐件和所述底部伸縮支撐件均為多個，所述側部伸縮支撐件兩側均具有所述側部放置槽，且相鄰兩個所述側部伸縮支撐件相靠近的所述側部放置槽共同形成所述基片放置位。

7、作為進一步的技術方案，所述側部放置槽和所述底部放置槽均為v型或u型或弧形或方形。

8、作為進一步的技術方案，所述側部伸縮支撐件和所述底部伸縮支撐件均為波紋伸縮件。

9、作為進一步的技術方案，還包括

10、移動件，所述移動件移動設置在所述籃體上，且移動方向平行所述側部伸縮支撐件和所述底部伸縮支撐件的伸縮方向，所述側部伸縮支撐件和所述底部伸縮支撐件一端設置在所述籃體上，另一端設置在所述移動件跟隨移動。

11、作為進一步的技術方案，所述移動件具有手推推動部。

12、作為進一步的技術方案，還包括

13、鎖緊螺栓，所述鎖緊螺栓設置在所述移動件上，用于將所述移動件鎖緊在所述籃體上。

14、作為進一步的技術方案，所述籃體為上下依次羅列的多個。

15、作為進一步的技術方案，所述籃體上部具有卡槽，底部具有卡部，所述卡部用于放置在相鄰另一個所述籃體的所述卡槽內。

16、作為進一步的技術方案，所述籃體的兩側具有抬升凹槽。

17、本實用新型的工作原理及有益效果為：

18、本實用新型中，設計了籃體，籃體是整個提籃結構的主體框架，用于承載光學鍍膜基片和側部伸縮支撐件。籃體的設計需要考慮到清洗過程中的穩定性和耐用性，同時對基片進行保護。側部伸縮支撐件設置在籃體上，具有若干側部放置槽，這些放置槽用于放置光學鍍膜基片。通過伸縮支撐件的伸縮，可以調節側部放置槽之間的距離，以便于操作人員防置光學鍍膜基片調整相鄰光學鍍膜基片的位置，當放置槽距離較近時便于操作人員的放置光學鍍膜基片，距離較遠時可保證光學鍍膜基片的清洗效果。底部伸縮支撐件位于側部伸縮支撐件下方或下方一側，同樣具有若干底部放置槽。底部放置槽與側部放置槽共同組成基片放置位，確保基片在清洗過程中能夠穩固地放置在提籃內。底部伸縮支撐件的伸縮功能同樣允許調整底部放置槽之間的距離，以適應操作人員放置光學鍍膜基片和設備清洗時不同的間距需求。通過精確調節放置槽間距，可以優化基片在清洗過程中的布局，避免基片間的相互接觸和碰撞，保護基片表面免受損傷。同時伸縮調節的放置槽可以適應不同規格的光學鍍膜基片。這種設計不僅提高了清洗效率，還減少了因基片尺寸變化帶來的設備調整時間和成本。通過優化基片放置位，確保了基片在清洗過程中的穩定性和安全性，提高了清洗質量和成品率。通過籃體上配備的可伸縮支撐件和放置槽設計，光學鍍膜基片清洗用提籃結構能夠靈活適應不同尺寸和數量的基片，便于操作人員的操作，同時確保在清洗過程中基片的安全和穩定。

技術特征：

1.一種光學鍍膜基片清洗用提籃結構，其特征在于，包括：

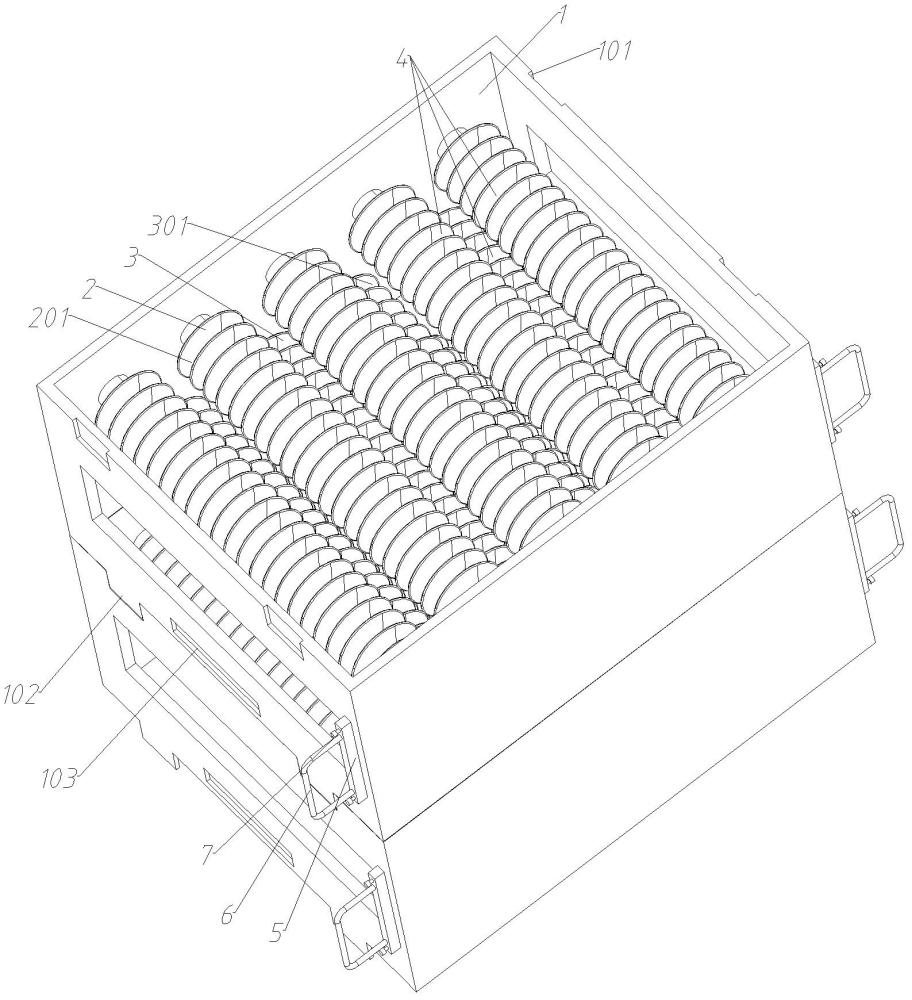

2.根據權利要求1所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，所述側部伸縮支撐件（2）和所述底部伸縮支撐件（3）均為多個，所述側部伸縮支撐件（2）兩側均具有所述側部放置槽（201），且相鄰兩個所述側部伸縮支撐件（2）相靠近的所述側部放置槽（201）共同形成所述基片放置位（4）。

3.根據權利要求1所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，所述側部放置槽（201）和所述底部放置槽（301）均為v型或u型或弧形或方形。

4.?根據權利要求1所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，所述側部伸縮支撐件（2）和所述底部伸縮支撐件（3）均為波紋伸縮件。

5.根據權利要求1所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，還包括

6.?根據權利要求5所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，所述移動件（5）具有手推推動部（6）。

7.根據權利要求5所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，還包括

8.根據權利要求1所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，所述籃體（1）為上下依次羅列的多個。

9.根據權利要求8所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，所述籃體（1）上部具有卡槽（101），底部具有卡部（102），所述卡部（102）用于放置在相鄰另一個所述籃體（1）的所述卡槽（101）內。

10.根據權利要求8所述的一種光學鍍膜基片清洗用提籃結構，其特征在于，所述籃體（1）的兩側具有抬升凹槽（103）。

技術總結
本技術涉及清洗和提籃技術領域，提出了一種光學鍍膜基片清洗用提籃結構，包括籃體；側部伸縮支撐件設置在籃體上，側部伸縮支撐件具有若干側部放置槽，側部放置槽為若干個且依次排列，伸縮支撐件伸縮后，若干側部放置槽的間距變大或變小；底部伸縮支撐件設置在籃體上，且位于側部伸縮支撐件的下方或下方一側，底部伸縮支撐件具有若干底部放置槽，底部放置槽為若干個且依次排列，底部伸縮支撐件伸縮后，若干底部放置槽的間距變大或變小，側部放置槽和底部放置槽共同組成基片放置位。通過上述技術方案，解決了現有技術中的更換不同規格的光學鍍膜基片時提籃調整不便的問題。

技術研發人員：孟凡華,張秀明,郭艷杰,史月瑩,程海霞,陳皓然,馬艷麗
受保護的技術使用者：唐山斯騰光電科技有限公司
技術研發日：20240704
技術公布日：2025/4/28
