本技術涉及汽車制造，尤其涉及一種汽車頂蓋夾具。

背景技術：

1、汽車頂蓋安裝前，需要在車頂前后各安裝一根橫梁，然后由庫卡機器人對橫梁進行焊接固定，焊接完需要對車頂的兩側進行擦拭，原因是鍍鋅鋼板表面會有一層保護油膜，頂蓋兩側也需要擦拭去除油膜，擦拭完成后放至車頂進行焊接固定，該過程中，需要頂蓋夾具的配合來實現汽車頂蓋的移動。

2、公告號為cn213614924u的實用新型公開了一種汽車頂蓋加工定位抓手，其包括：支架，夾緊單元，吸盤單元，換槍盤單元，所述吸盤單元分別設置在所述支架的第一至第四側支架上。

3、由于汽車頂蓋的表面存在有油膜，因此汽車頂蓋的表面容易沾附一些灰塵，真空吸盤吸附汽車頂蓋的過程中，這些灰塵易粘附在真空吸盤的表面，當真空吸盤表面的灰塵累計過多時，會造成真空吸盤與汽車頂蓋接觸不嚴密而造成真空吸附時漏氣，導致真空吸附失效，不利于汽車頂蓋的安全轉運，故而需要對這些雜物進行清理。

4、如上述的技術方案，其真空吸盤處沒有清理灰塵的結構，當真空吸盤表面累計過多的灰塵時，易導致真空吸盤與汽車頂蓋接觸不嚴密而造成真空吸附時漏氣，進而易導致真空吸附失效，不利于汽車頂蓋的安全轉運。

技術實現思路

1、有鑒于此，本實用新型提出了一種汽車頂蓋夾具，其通過設置吹掃單元來對真空吸盤的表面進行清潔，提高真空吸盤與汽車頂蓋的接觸效果，防止漏氣，提高真空吸附的效果，有利于汽車頂蓋的安全轉運。

2、本實用新型的技術方案是這樣實現的：

3、本實用新型提供了一種汽車頂蓋夾具，包括支架和吸盤單元，其中，

4、所述支架水平放置；

5、所述吸盤單元沿豎向滑動設置在所述支架上；

6、還包括驅動單元和吹掃單元，其中，

7、所述驅動單元的一端固定設置在所述支架的底部，另一端固定連接所述吹掃單元；

8、所述驅動單元用于驅動所述吹掃單元沿水平方向往復運動，以將所述吹掃單元選擇性的移動到所述吸盤單元的下方；

9、所述吹掃單元的一端用于連接氣泵，另一端用于吹掃所述吸盤單元的表面。

10、在以上技術方案的基礎上，優選的，所述驅動單元包括安裝板和平移氣缸，其中，

11、所述安裝板設置在所述吸盤單元的側方，并固定設置在所述支架的底部；

12、所述平移氣缸水平設置，且所述平移氣缸固定設置在所述安裝板的側部；

13、所述平移氣缸的輸出端和所述吹掃單元固定連接。

14、在以上技術方案的基礎上，優選的，所述吹掃單元包括噴頭和進氣管接頭，其中，

15、所述噴頭的側部和所述進氣管接頭的一端螺紋連接并連通；

16、所述噴頭的側部和所述平移氣缸的輸出端固定連接。

17、在以上技術方案的基礎上，優選的，所述噴頭的頂部均布有若干噴氣口。

18、在以上技術方案的基礎上，優選的，所述吹掃單元還包括進液管接頭、液泵和儲液箱，其中，

19、所述進液管接頭的一端固定連接在所述進氣管接頭的側部并連通，另一端通過管道連通所述液泵的出液口；

20、所述液泵固定設置在所述儲液箱的側部，所述液泵的進液口通過管道連通所述儲液箱；

21、所述儲液箱固定設置在所述支架的頂部。

22、在以上技術方案的基礎上，優選的，所述進液管接頭在所述進氣管接頭的側部呈傾斜設置，且傾斜的角度為30-60度。

23、在以上技術方案的基礎上，優選的，所述吸盤單元包括升降氣缸和真空吸盤，其中，

24、所述升降氣缸沿豎向貫穿所述支架并固定連接；

25、所述真空吸盤固定設置在所述升降氣缸的輸出端上。

26、在以上技術方案的基礎上，優選的，還包括安裝座，其中，

27、所述安裝座固定設置在所述支架的頂部。

28、在以上技術方案的基礎上，優選的，還包括氣動夾鉗，其中，

29、所述氣動夾鉗在所述支架的側部矩陣設置有若干個。

30、在以上技術方案的基礎上，優選的，所述氣動夾鉗包括夾板、翻轉氣缸和氣囊，其中，

31、所述夾板的一端設置在所述支架的下方，另一端鉸連接在所述支架的側部；

32、所述翻轉氣缸的一端鉸連接在所述支架的側部，所述翻轉氣缸的輸出端和所述夾板的側部鉸連接；

33、所述氣囊固定設置在所述夾板遠離所述支架的一端上。

34、本實用新型的一種汽車頂蓋夾具相對于現有技術具有以下有益效果：

35、(1)通過設置吹掃單元來對真空吸盤的表面進行清潔，可提高真空吸盤與汽車頂蓋的接觸效果，防止漏氣，提高真空吸附的效果，有利于汽車頂蓋的安全轉運。

36、(2)通過設置進液管接頭、液泵和儲液箱，便于通過儲液箱儲存清潔液，并通過液泵將清潔液輸送到噴頭噴出，提高清潔效果。

37、(3)通過設置氣囊，使得氣動夾鉗不易夾傷汽車頂蓋，有利于汽車頂蓋的安全轉運。

技術特征：

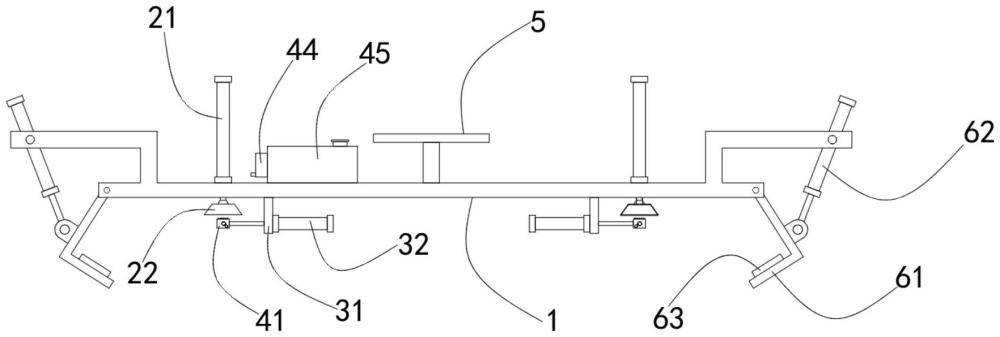

1.一種汽車頂蓋夾具，包括支架(1)和吸盤單元(2)，其中，

2.如權利要求1所述的一種汽車頂蓋夾具，其特征在于：所述驅動單元(3)包括安裝板(31)和平移氣缸(32)，其中，

3.如權利要求2所述的一種汽車頂蓋夾具，其特征在于：所述吹掃單元(4)包括噴頭(41)和進氣管接頭(42)，其中，

4.如權利要求3所述的一種汽車頂蓋夾具，其特征在于：所述噴頭(41)的頂部均布有若干噴氣口(401)。

5.如權利要求4所述的一種汽車頂蓋夾具，其特征在于：所述吹掃單元(4)還包括進液管接頭(43)、液泵(44)和儲液箱(45)，其中，

6.如權利要求5所述的一種汽車頂蓋夾具，其特征在于：所述進液管接頭(43)在所述進氣管接頭(42)的側部呈傾斜設置，且傾斜的角度為30-60度。

7.如權利要求6所述的一種汽車頂蓋夾具，其特征在于：所述吸盤單元(2)包括升降氣缸(21)和真空吸盤(22)，其中，

8.如權利要求1或7所述的一種汽車頂蓋夾具，其特征在于：還包括安裝座(5)，其中，

9.如權利要求7所述的一種汽車頂蓋夾具，其特征在于：還包括氣動夾鉗(6)，其中，

10.如權利要求9所述的一種汽車頂蓋夾具，其特征在于：所述氣動夾鉗(6)包括夾板(61)、翻轉氣缸(62)和氣囊(63)，其中，

技術總結
本技術涉及汽車制造技術領域，尤其涉及一種汽車頂蓋夾具，包括支架和吸盤單元，其中，所述支架水平放置；所述吸盤單元沿豎向滑動設置在所述支架上；還包括驅動單元和吹掃單元，其中，所述驅動單元的一端固定設置在所述支架的底部，另一端固定連接所述吹掃單元；所述驅動單元用于驅動所述吹掃單元沿水平方向往復運動，以將所述吹掃單元選擇性的移動到所述吸盤單元的下方；所述吹掃單元的一端用于連接氣泵，另一端用于吹掃所述吸盤單元的表面；本技術提出了一種汽車頂蓋夾具，其通過設置吹掃單元來對真空吸盤的表面進行清潔，提高真空吸盤與汽車頂蓋的接觸效果，防止漏氣，提高真空吸附的效果，有利于汽車頂蓋的安全轉運。
