本技術涉及食品加工，具體為防松動的翻轉式洗瓶機。

背景技術：

1、食品加工是指將食品原料通過一系列的加工處理，使其成為可供人類食用的產品的過程。食品加工的方法有很多，如烹飪、腌制、發酵、冷凍等。食品加工的目的是為了提高食品的品質和營養價值，延長食品的保質期，同時也可以滿足人們的不同口味需求。食品加工可以分為初級加工和深加工兩個階段。同時，食品加工也是一個能源消耗和環境污染問題突出的領域，因此需要采取有效的措施來降低能源消耗和環境污染，實現可持續發展。

2、洗瓶機是一種用于清洗瓶子的機械設備，其主要作用是將瓶子內部和外部的污垢清洗干凈，保證瓶子的清潔度和質量。洗瓶機通常由機身、傳動系統、噴淋系統、清洗系統、風干系統等部分組成。機身是洗瓶機的主體部分，用于支撐整個設備的運轉。洗瓶機還具有自動化程度高、清洗效果好、節能環保等特點，廣泛應用于飲料、制藥、化工等行業的瓶子清洗作業中。

3、發明人在實現本實用新型的過程中發現現有技術存在如下問題：1、現有的洗瓶機在對瓶體進行清洗時，往往只會對其正向位置進行清洗，從而對于存在于瓶底，瓶內等部位的污漬有所忽視；2、現有的洗瓶機在對瓶體進行清洗時往往會因機械震動，或水漬殘留從而使得瓶體在清洗過程中容易發生偏移或脫落的現象。

技術實現思路

1、本實用新型的目的在于提供防松動的翻轉式洗瓶機，以解決上述背景技術中提出的現有的洗瓶機在對瓶體進行清洗時，往往只會對其正向位置進行清洗，從而對于存在于瓶底，瓶內等部位的污漬有所忽視且現有的洗瓶機在對瓶體進行清洗時往往會因機械震動，或水漬殘留從而使得瓶體在清洗過程中容易發生偏移或脫落的現象問題。為實現上述目的，本實用新型提供如下技術方案：防松動的翻轉式洗瓶機，包括底板，所述底板的頂部的中部螺紋連接有液壓缸，所述液壓缸的頂端螺接有支撐滑板，所述支撐滑板的一側外壁滑動連接有支撐框架，所述支撐框架的頂部的中部設有儲水箱，所述儲水箱的底部的中部插接有清洗機構，所述支撐滑板的中部轉動連接有翻轉機構，所述翻轉機構的尾端設有夾持機構，所述支撐滑板靠近翻轉機構的一側外壁貼合有傳輸機構。

2、進一步優選的，所述液壓缸與支撐滑板共同構成升降機構。

3、進一步優選的，所述清洗機構有抽水管、水泵、分水管和沖洗管組成，其中抽水管的頂端插接于儲水箱的底部的中部，底端插接于分水管的頂部的中部，沖洗管分設于分水管的底端，水泵安裝于抽水管的管體外壁。

4、進一步優選的，所述翻轉機構有伺服電機、連接轉桿和固定轉板組成，其中伺服電機的輸出端插接有連接轉桿的一端，連接轉桿的另一端轉動連接于支撐滑板的中部，并與固定轉板的一側外壁相焊接。

5、進一步優選的，所述夾持機構有液壓氣缸、夾塊、電動伸縮桿和防滑硅膠環組成，其中液壓氣缸的底部螺紋連接于固定轉板的另一側外壁，夾塊設于液壓氣缸的驅動端，電動伸縮桿設于夾塊的內部一側，防滑硅膠環設于電動伸縮桿的驅動端。

6、進一步優選的，所述傳輸機構由驅動電機、傳動主軸、傳動從軸、傳動皮帶和支撐擋板組成，其中驅動電機的輸出端插接有傳動主軸的一端，傳動主軸和傳動從軸軸體外幣套設有傳動皮帶，傳動主軸和傳動從軸左右兩端分別轉動連接于支撐擋板的左右兩側。

7、與現有技術相比，本實用新型的有益效果：

8、本實用新型中，根據瓶體的實際大小和高度，啟動液壓缸推動支撐滑板中部的翻轉機構以及設于翻轉機構尾端處的夾持機構一同升高至合適的位置，再同時啟動位于左右兩側的伺服電機，使二者同時旋轉并帶動與之相插接的連接轉桿和固定轉板一起轉動起來，從而帶動螺接于固定轉板一側外壁的整個夾持機構能夠實現同步旋轉，進而使得夾持于夾持機構中的瓶體能夠在清洗的過程中，實現多角度的翻轉操作，以便于對于瓶體的各個角度和方位進行清洗，提高瓶體的清洗效率和質量。

9、本實用新型中，同時啟動位于左右兩側的若干個液壓氣缸，使其驅動端開始同步橫向伸長并推動與之相螺接的夾塊，向著瓶體的左右兩側靠近，直至夾塊的環形內壁能夠貼合于瓶體的外壁，并在此時，同時啟動電動伸縮桿，使其驅動端伸長并推動防滑硅膠環緊密貼合于瓶體的外壁，從而彌補夾塊與瓶體之間的空隙，進而在完成對于瓶體的夾持固定的同時，并增強與瓶體之間的摩擦力，防止瓶體在進行翻轉時，因機械振動或水漬殘留而發生偏移脫落的現象。

技術特征：

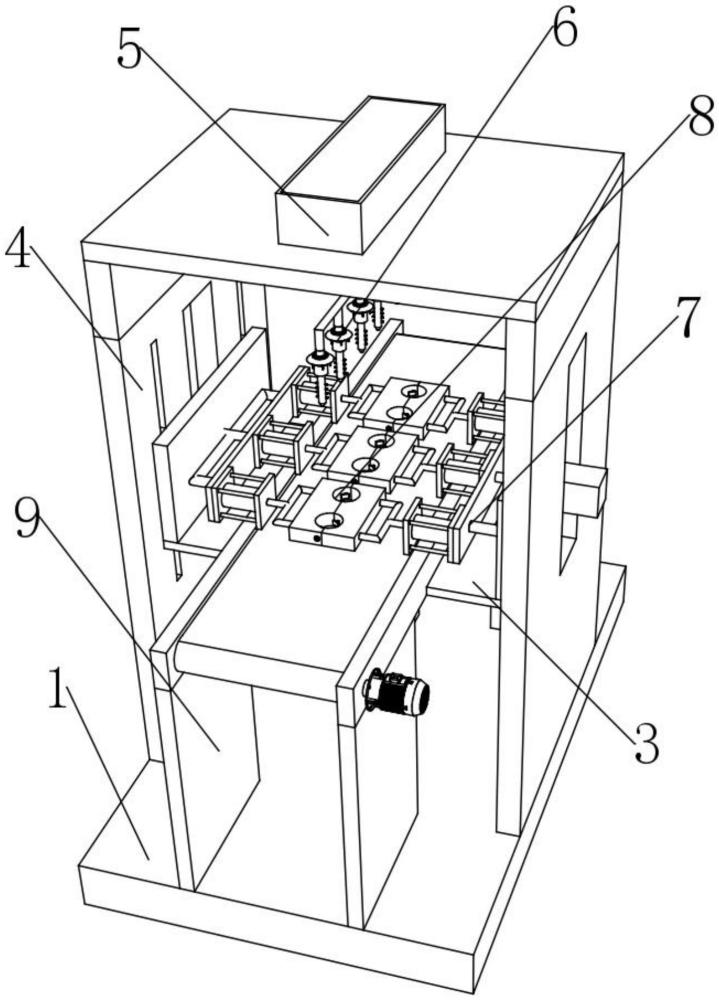

1.防松動的翻轉式洗瓶機，包括底板(1)，其特征在于：所述底板(1)的頂部的中部螺紋連接有液壓缸(2)，所述液壓缸(2)的頂端螺接有支撐滑板(3)，所述支撐滑板(3)的一側外壁滑動連接有支撐框架(4)，所述支撐框架(4)的頂部的中部設有儲水箱(5)，所述儲水箱(5)的底部的中部插接有清洗機構(6)，所述支撐滑板(3)的中部轉動連接有翻轉機構(7)，所述翻轉機構(7)的尾端設有夾持機構(8)，所述支撐滑板(3)靠近翻轉機構(7)的一側外壁貼合有傳輸機構(9)。

2.根據權利要求1所述的防松動的翻轉式洗瓶機，其特征在于：所述液壓缸(2)與支撐滑板(3)共同構成升降機構。

3.根據權利要求1所述的防松動的翻轉式洗瓶機，其特征在于：所述清洗機構(6)有抽水管(601)、水泵(602)、分水管(603)和沖洗管(604)組成，其中抽水管(601)的頂端插接于儲水箱(5)的底部的中部，底端插接于分水管(603)的頂部的中部，沖洗管(604)分設于分水管(603)的底端，水泵(602)安裝于抽水管(601)的管體外壁。

4.根據權利要求1所述的防松動的翻轉式洗瓶機，其特征在于：所述翻轉機構(7)有伺服電機(701)、連接轉桿(702)和固定轉板(703)組成，其中伺服電機(701)的輸出端插接有連接轉桿(702)的一端，連接轉桿(702)的另一端轉動連接于支撐滑板(3)的中部，并與固定轉板(703)的一側外壁相焊接。

5.根據權利要求4所述的防松動的翻轉式洗瓶機，其特征在于：所述夾持機構(8)有液壓氣缸(801)、夾塊(802)、電動伸縮桿(803)和防滑硅膠環(804)組成，其中液壓氣缸(801)的底部螺紋連接于固定轉板(703)的另一側外壁，夾塊(802)設于液壓氣缸(801)的驅動端，電動伸縮桿(803)設于夾塊(802)的內部一側，防滑硅膠環(804)設于電動伸縮桿(803)的驅動端。

6.根據權利要求1所述的防松動的翻轉式洗瓶機，其特征在于：所述傳輸機構(9)由驅動電機(901)、傳動主軸(902)、傳動從軸(903)、傳動皮帶(904)和支撐擋板(905)組成，其中驅動電機(901)的輸出端插接有傳動主軸(902)的一端，傳動主軸(902)和傳動從軸(903)軸體外幣套設有傳動皮帶(904)，傳動主軸(902)和傳動從軸(903)左右兩端分別轉動連接于支撐擋板(905)的左右兩側。

技術總結
本技術涉及食品加工技術領域，具體為防松動的翻轉式洗瓶機，包括底板，所述底板的頂部的中部螺紋連接有液壓缸，所述液壓缸的頂端螺接有支撐滑板，所述支撐滑板的一側外壁滑動連接有支撐框架，所述支撐框架的頂部的中部設有儲水箱，所述儲水箱的底部的中部插接有清洗機構，所述支撐滑板的中部轉動連接有翻轉機構，所述翻轉機構的尾端設有夾持機構，所述支撐滑板靠近翻轉機構的一側外壁貼合有傳輸機構。改良后的洗瓶機，翻轉機構可使得夾持于夾持機構中的瓶體能夠在清洗的過程中，實現多角度的翻轉操作，提高瓶體的清洗效率和質量，夾持機構可增強與瓶體之間的摩擦力，防止瓶體在進行翻轉時，因機械振動或水漬殘留而發生偏移脫落的現象。

技術研發人員：李平
受保護的技術使用者：四川必信科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
