本技術涉及污油泥熱解，具體是一種無害化污油泥熱解處理裝置。

背景技術：

1、在油田開采過程中，會產生大量的含油污泥，需要環保護理，通常需要對油泥進行高溫?zé)峤猓詫⒂湍鄡?nèi)的油去除；現有的熱解裝置只能夠從污油泥的邊側向污油泥的中部滲透加熱，無法快速對污油泥加熱桶中部的污油泥加熱，導致污油泥整體加熱速度慢，進而導致污油泥熱解效率慢。

2、中國專利公開了一種周期式污油泥熱解處理裝置(授權公告號cn220351951u)，該專利技術通過啟動電機能夠帶動中空轉軸、加熱管和破碎導熱件同時旋轉，且熱氣經過中空轉軸和加熱管以及被加熱的破碎導熱件能夠同時對污油泥的中部和外部加熱，提升了污油泥加熱的效率，進而提升了污油泥熱解的效率；

3、但是，其存在一定的弊端：在完成熱解并下料后，殘余污油泥會不可避免地粘附在污油泥加熱桶的內壁上，隨著時間的推移，這些殘留物會逐漸積累并干燥，形成堅硬且難以去除的垢層，這種垢層大大增加了后續清理的難度。

技術實現思路

1、本實用新型的目的在于提供一種無害化污油泥熱解處理裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種無害化污油泥熱解處理裝置，包括熱解罐罐體，所述熱解罐罐體的下表面左側貫穿連接有出料管，且熱解罐罐體的上端安裝有罐蓋，所述罐蓋的上表面貫穿連接有排氣管，所述熱解罐罐體的下端貫穿轉動連接有第一加熱管，所述第一加熱管的下端轉動連接有旋轉管，且第一加熱管的左右兩側表面均安裝有第二加熱管，所述第二加熱管的內側安裝有多個第三加熱管，所述熱解罐罐體的下端位于第一加熱管的外部設置有旋轉機構，所述熱解罐罐體的內部表面安裝有支撐環，所述支撐環的內側表面開設有滑槽，所述滑槽的內部滑動連接有清理機構，所述第一加熱管的外部位于第二加熱管的上方安裝有支撐套，所述支撐套的外表面開設有多個插槽。

4、作為本實用新型再進一步的方案：所述旋轉機構包括支撐座，所述支撐座的下表面安裝有電機，所述電機的輸出端安裝有第一同步輪，所述第一同步輪的外部安裝有同步帶，所述同步帶的右端內部安裝有第二同步輪。

5、作為本實用新型再進一步的方案：所述清理機構包括滑塊，所述滑塊的下端左側表面安裝有刮板，且滑塊的右側表面安裝有螺紋管，所述螺紋管的內部螺紋連接有螺紋桿。

6、作為本實用新型再進一步的方案：所述第一加熱管活動貫穿罐蓋的上表面，所述第二加熱管位于熱解罐罐體的內部，所述支撐套位于熱解罐罐體的內部。

7、作為本實用新型再進一步的方案：所述支撐座的右端安裝在熱解罐罐體的下表面上，所述第一加熱管的下端活動貫穿支撐座，所述第二同步輪安裝在第一加熱管的外部。

8、作為本實用新型再進一步的方案：所述滑塊滑動連接在滑槽的內部，所述刮板的左端活動貼合熱解罐罐體的內部表面。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本實用新型通過第一加熱管、第二加熱管和第三加熱管對污油泥進行全面地加熱處理，三個加熱管在旋轉機構的帶動下轉動，可以一邊加熱一邊攪拌，大大提高了熱解效率。

11、2、本實用新型通過設置有清理機構，轉動清理機構中的螺紋桿使其端部插入插槽中，旋轉機構帶動螺紋桿轉動，從而帶動刮板轉動對熱解罐罐體的內壁進行清理，將粘附的污油泥刮下，避免了殘余的污油泥干燥成垢后難以清理。

技術特征：

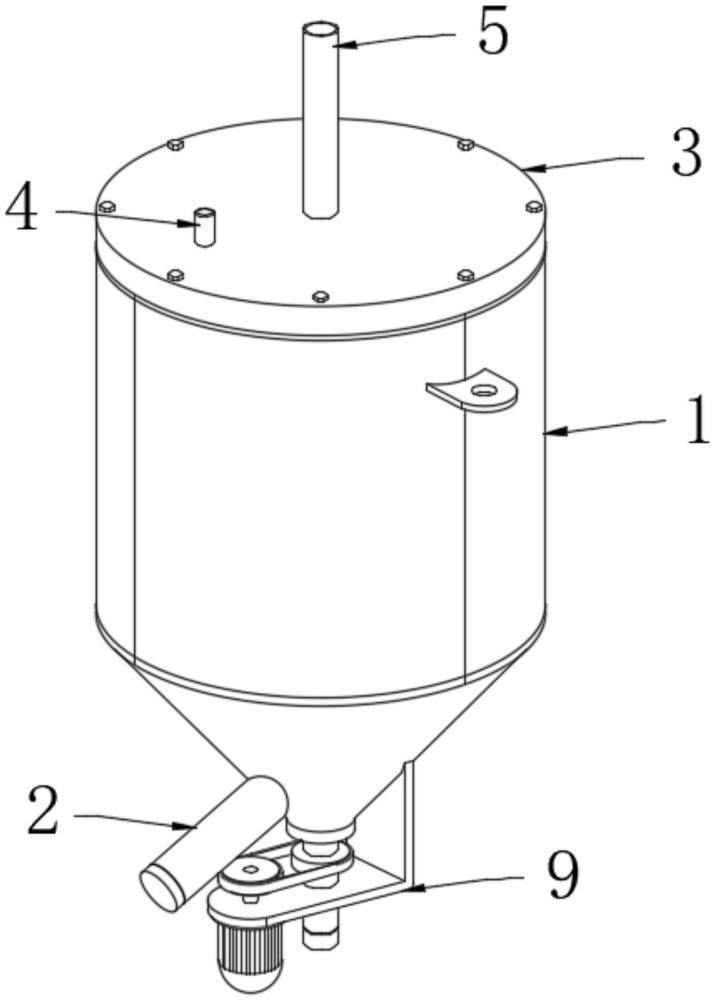

1.一種無害化污油泥熱解處理裝置，包括熱解罐罐體(1)，所述熱解罐罐體(1)的下表面左側貫穿連接有出料管(2)，且熱解罐罐體(1)的上端安裝有罐蓋(3)，所述罐蓋(3)的上表面貫穿連接有排氣管(4)，所述熱解罐罐體(1)的下端貫穿轉動連接有第一加熱管(5)，所述第一加熱管(5)的下端轉動連接有旋轉管(6)，且第一加熱管(5)的左右兩側表面均安裝有第二加熱管(7)，所述第二加熱管(7)的內側安裝有多個第三加熱管(8)，所述熱解罐罐體(1)的下端位于第一加熱管(5)的外部設置有旋轉機構(9)，其特征在于，所述熱解罐罐體(1)的內部表面安裝有支撐環(15)，所述支撐環(15)的內側表面開設有滑槽(16)，所述滑槽(16)的內部滑動連接有清理機構(17)，所述第一加熱管(5)的外部位于第二加熱管(7)的上方安裝有支撐套(22)，所述支撐套(22)的外表面開設有多個插槽(23)。

2.根據權利要求1所述的一種無害化污油泥熱解處理裝置，其特征在于，所述旋轉機構(9)包括支撐座(10)，所述支撐座(10)的下表面安裝有電機(11)，所述電機(11)的輸出端安裝有第一同步輪(12)，所述第一同步輪(12)的外部安裝有同步帶(13)，所述同步帶(13)的右端內部安裝有第二同步輪(14)。

3.根據權利要求1所述的一種無害化污油泥熱解處理裝置，其特征在于，所述清理機構(17)包括滑塊(18)，所述滑塊(18)的下端左側表面安裝有刮板(19)，且滑塊(18)的右側表面安裝有螺紋管(20)，所述螺紋管(20)的內部螺紋連接有螺紋桿(21)。

4.根據權利要求1所述的一種無害化污油泥熱解處理裝置，其特征在于，所述第一加熱管(5)活動貫穿罐蓋(3)的上表面，所述第二加熱管(7)位于熱解罐罐體(1)的內部，所述支撐套(22)位于熱解罐罐體(1)的內部。

5.根據權利要求2所述的一種無害化污油泥熱解處理裝置，其特征在于，所述支撐座(10)的右端安裝在熱解罐罐體(1)的下表面上，所述第一加熱管(5)的下端活動貫穿支撐座(10)，所述第二同步輪(14)安裝在第一加熱管(5)的外部。

6.根據權利要求3所述的一種無害化污油泥熱解處理裝置，其特征在于，所述滑塊(18)滑動連接在滑槽(16)的內部，所述刮板(19)的左端活動貼合熱解罐罐體(1)的內部表面。

技術總結
本技術涉及污油泥熱解技術領域，公開了一種無害化污油泥熱解處理裝置，包括熱解罐罐體，所述熱解罐罐體的下端貫穿轉動連接有第一加熱管，所述熱解罐罐體的下端位于第一加熱管的外部設置有旋轉機構，所述熱解罐罐體的內部表面安裝有支撐環，所述支撐環的內側表面開設有滑槽，所述滑槽的內部滑動連接有清理機構；本技術通過第一加熱管、第二加熱管和第三加熱管對污油泥進行全面地加熱處理，大大提高了熱解效率，轉動清理機構中的螺紋桿使其端部插入插槽中，旋轉機構帶動螺紋桿轉動，從而帶動刮板轉動對熱解罐罐體的內壁進行清理，將粘附的污油泥刮下，避免了殘余的污油泥干燥成垢后難以清理。

技術研發人員：李建華,沈飛,劉東坤,李楨,伍思涵,蔣尚言
受保護的技術使用者：山東拓普環境科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
