本技術涉及反滲透，更具體地說，涉及一種反滲透濃縮出液回收裝置。

背景技術：

1、反滲透技術是最先進和最節能有效的分離技術，是一種水處理工藝。反滲透技術具有能耗低、無污染、工藝先進、操作維護簡便等優點，廣泛應用于海水和苦咸水淡化、純水制備和化工產品的濃縮、回收等領域。原理是在高于溶液滲透壓的壓力作用下，借助于只允許水透過而不允許其他物質透過的半透膜的選擇截留作用將溶液中的溶質與溶劑分離。利用反滲透膜的分離特性，可以有效地去除水中的溶解鹽、膠體、有機物、細菌、微生物等雜質。

2、目前反滲透裝置多用于純水制備和飲用水凈化等領域，對于家用反滲透凈水器，其反滲透濾芯在使用一端時間后通常需要定期將其取出進行清洗，以保障反滲透濾芯長期有效且穩定的凈化效果，可傳統的家用反滲透進水器濾芯通常內置于機體中，飲用水在機體的內部進行流通，這就導致為了確保機體不出現漏水的現象，機體通常具有較高的密封性要求，這也就造成了機體內部的濾芯不便于進行拆卸清洗，不便于實現反滲透濾芯的快速拆卸清洗或替換，鑒于此，我們提出一種反滲透濃縮出液回收裝置。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種反滲透濃縮出液回收裝置，以解決當前家用反滲透進水器濾芯不便于進行快速拆卸清洗的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種反滲透濃縮出液回收裝置，包括內部可拆卸安裝有輸水組件的架體組件；

3、所述架體組件的底部等距可拆卸安裝有凈化組件，且架體組件包括表面等距開設有凹槽的u形架，所述凹槽的內壁底部對稱開設有大孔槽，且凹槽的內壁底部對稱開設有小孔槽，所述凹槽的內壁底部位于相鄰兩個大孔槽和小孔槽間接通開設有弧形槽，所述凹槽內壁底部位于小孔槽的位置同軸開設有限位槽；

4、所述凈化組件包括頂部可拆卸安裝有蓋體的殼體，所述蓋體的頂部對稱構造設置有連接軸，所述連接軸的頂端固定連接有與大孔槽相適配且活動卡接設置于限位槽內的限位塊。

5、本實用新型通過設計限位塊與限位槽活動卡接的結構，實現了對于凈化組件的快速拆卸清洗以及替換的效果。

6、優選的，所述u形架下端面位于小孔槽的位置構造設置有用于起到加固效果的球形塊，所述球形塊的表面開設形成有與弧形槽相適配的缺口。

7、優選的，所述殼體內置反滲透膜，所述蓋體的外部構造設置有接通連接于殼體內部的接頭。

8、優選的，所述u形架的內壁一側對稱可拆卸安裝有固定板，且u形架內對稱可拆卸設置有連接組件，所述固定板的一側設置有c形箍，所述c形箍與固定板間構造連接有肋板a。

9、優選的，所述連接組件包括對稱設置的連接箍一和連接箍二，所述連接箍一和連接箍二的外緣面間構造連接有肋板b。

10、優選的，所述輸水組件包括可拆卸卡接設置于c形箍內的加壓筒，所述連接箍二可拆卸卡接安裝于加壓筒上，所述連接箍一內可拆卸卡接設置有蓄水筒，所述加壓筒的一端可拆卸安裝有端頭，所述端頭和蓄水筒間可拆卸接通連接有傳輸管，所述加壓筒的一端可拆卸安裝有接通于接頭的送水管，所述蓄水筒的一端可拆卸連接有輸水管。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型通過設計限位塊與限位槽活動卡接的結構，通過向上推動凈化組件，使得限位塊的底部脫離限位槽，并旋轉凈化組件，使得限位塊與大孔槽在軸向方向上相對應，接著向下拉動凈化組件即可對其進行拆卸，實現了對于凈化組件的快速拆卸清洗以及替換的效果，解決了當前家用反滲透進水器濾芯不便于進行快速拆卸清洗的問題，同時通過限位槽對限位塊的卡接效果實現了對凈化組件的限位，避免因誤觸導致凈化組件旋轉脫落的情況出現。

13、2、本實用新型還通過設計球形塊結構，通過在u形架下表面位于小孔槽的位置構造球形塊，有利于提升u形架在小孔槽處的結構強度，從而提高凈化組件與架體組件連接時連接部位的承力強度，實現對凈化組件穩定裝載的效果。

技術特征：

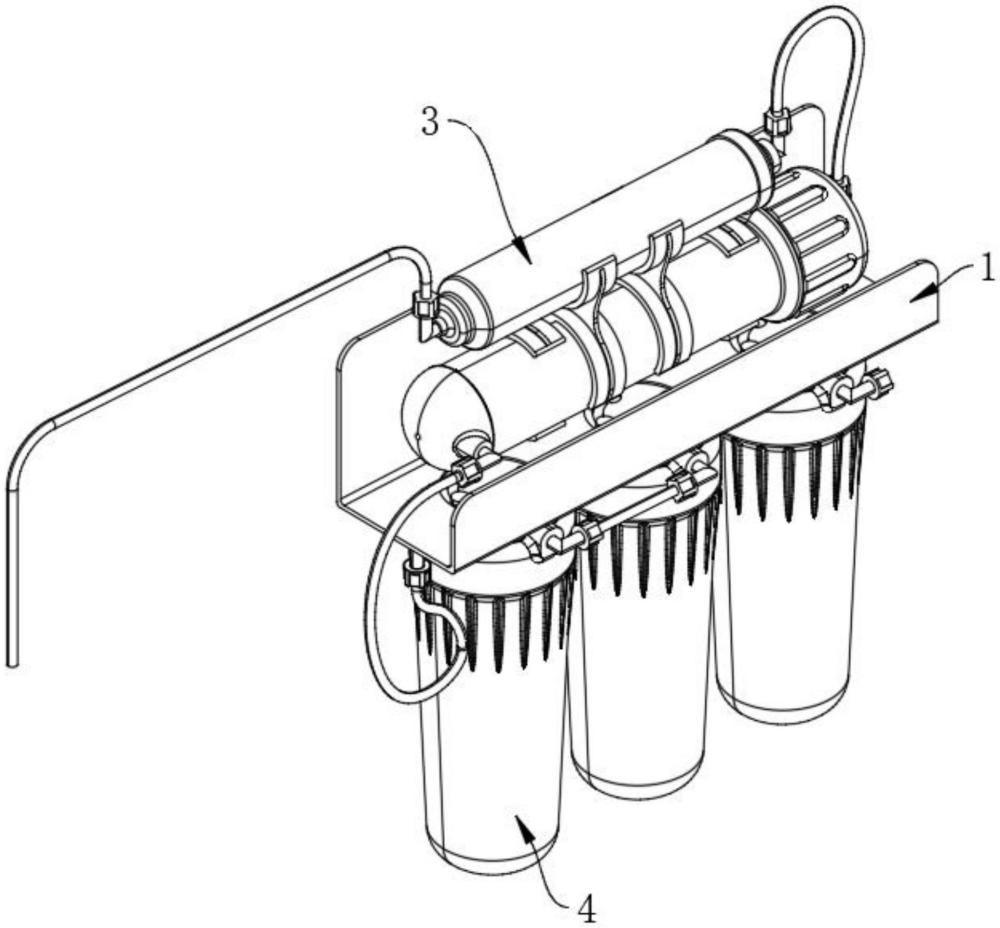

1.一種反滲透濃縮出液回收裝置，其特征在于，包括內部可拆卸安裝有輸水組件(3)的架體組件(1)；

2.根據權利要求1所述的反滲透濃縮出液回收裝置，其特征在于，所述u形架(101)下端面位于小孔槽(104)的位置構造設置有用于起到加固效果的球形塊(107)，所述球形塊(107)的表面開設形成有與弧形槽(105)相適配的缺口。

3.根據權利要求1所述的反滲透濃縮出液回收裝置，其特征在于，所述殼體(401)內置反滲透膜，所述蓋體(402)的外部構造設置有接通連接于殼體(401)內部的接頭(403)。

4.根據權利要求3所述的反滲透濃縮出液回收裝置，其特征在于，所述u形架(101)的內壁一側對稱可拆卸安裝有固定板(108)，且u形架(101)內對稱可拆卸設置有連接組件(2)，所述固定板(108)的一側設置有c形箍(109)，所述c形箍(109)與固定板(108)間構造連接有肋板a(110)。

5.根據權利要求4所述的反滲透濃縮出液回收裝置，其特征在于，所述連接組件(2)包括對稱設置的連接箍一(201)和連接箍二(202)，所述連接箍一(201)和連接箍二(202)的外緣面間構造連接有肋板b(203)。

6.根據權利要求5所述的反滲透濃縮出液回收裝置，其特征在于，所述輸水組件(3)包括可拆卸卡接設置于c形箍(109)內的加壓筒(301)，所述連接箍二(202)可拆卸卡接安裝于加壓筒(301)上，所述連接箍一(201)內可拆卸卡接設置有蓄水筒(305)，所述加壓筒(301)的一端可拆卸安裝有端頭(302)，所述端頭(302)和蓄水筒(305)間可拆卸接通連接有傳輸管(304)，所述加壓筒(301)的一端可拆卸安裝有接通于接頭(403)的送水管(303)，所述蓄水筒(305)的一端可拆卸連接有輸水管(306)。

技術總結
本技術公開了一種反滲透濃縮出液回收裝置，涉及反滲透技術領域，旨在解決當前當前家用反滲透進水器濾芯不便于進行快速拆卸清洗的技術問題，包括內部可拆卸安裝有輸水組件的架體組件，架體組件的底部等距可拆卸安裝有凈化組件，且架體組件包括表面等距開設有凹槽的U形架，凹槽的內壁底部對稱開設有大孔槽，且凹槽的內壁底部對稱開設有小孔槽，凹槽的內壁底部位于相鄰兩個大孔槽和小孔槽間接通開設有弧形槽，凹槽內壁底部位于小孔槽的位置同軸開設有限位槽，凈化組件包括頂部可拆卸安裝有蓋體的殼體，蓋體的頂部對稱構造設置有連接軸。本技術具有實現對家用反滲透進水器濾芯進行快速拆卸清洗的優點。

技術研發人員：甘露露,李劍南
受保護的技術使用者：武漢眾源環境科技有限公司
技術研發日：20240710
技術公布日：2025/4/28
