本技術屬于污水處理設備，具體涉及一種城市污水處理用的集成式深度凈化設備。

背景技術：

1、污水集成式深度凈化設備是一種將多種污水凈化技術和工藝有機結合為一體的高效處理裝置，中空纖維膜絲是深度凈化設備中膜組件的核心部分，由高分子材料制成，具有微小的孔徑，用于過濾分離污水中的雜質。膜絲通常具有很高的孔隙率和比表面積，以提高過濾效率。因此在深度凈化設備中得到了廣泛的應用，但由于中空纖維膜絲易出現斷裂的情況，因此造成整個設備的過濾效果下降。

技術實現思路

1、本實用新型提供了一種城市污水處理用的集成式深度凈化設備，具有能夠有助于提升整個過濾膜組件在使用期間的支撐以及整個過濾膜組件在使用階段的抗沖刷性能，能夠有效的緩解過濾膜組件在使用過程中，因過濾膜組件出現斷裂后造成的無法對污水進行過濾的問題的特點。

2、本實用新型提供如下技術方案：一種城市污水處理用的集成式深度凈化設備，包括集成式深度凈化器本體，所述集成式深度凈化器本體的內部安裝有若干個安裝組件，所述安裝組件包括外安裝管、上連接座與下連接座，所述上連接座與所述下連接座均固定連接于所述外安裝管的兩端，且所述外安裝管的內部安裝有若干個過濾膜組件，所述過濾膜組件包括外過濾膜網、內過濾膜網與內垂直支撐桿，且所述內垂直支撐桿位于所述內過濾膜網的內部，所述內過濾膜網位于所述外過濾膜網的內側，且所述外過濾膜網、所述內過濾膜網、所述內垂直支撐桿的中心處位于同一垂直線上，所述過濾膜組件的兩端均固定連接有連通安裝座，且所述過濾膜組件通過所述連通安裝座固定連接于所述外安裝管的內部。

3、其中，所述上連接座與所述下連接座的一側均固定連接有密封墊圈，所述上連接座的頂部固定連通有連通管。

4、其中，所述外過濾膜網的內部設有若干個第一過濾孔。

5、其中，所述內過濾膜網的內部設有若干個第二過濾孔。

6、其中，所述內垂直支撐桿的外側固定連接有側水平支撐桿，所述側水平支撐桿的外側固定連接有加固連接板，且所述加固連接板的一側與所述內過濾膜網的內側固定連接。

7、其中，位于上方的所述連通安裝座與所述外過濾膜網、所述內過濾膜網之間的內倉相連通。

8、本實用新型的有益效果是：在內垂直支撐桿與側水平支撐桿以及加固連接板的相互配合下，能夠在內過濾膜網的內側對整個過濾膜組件的中心處提供支撐，且通過在整個過濾膜組件的中心處提供支撐的方式，能夠有助于提升整個過濾膜組件在使用期間的支撐以及整個過濾膜組件在使用階段的抗沖刷性能，能夠有效的緩解過濾膜組件在使用過程中，因過濾膜組件出現斷裂后造成的無法對污水進行過濾的問題。

9、該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現。

技術特征：

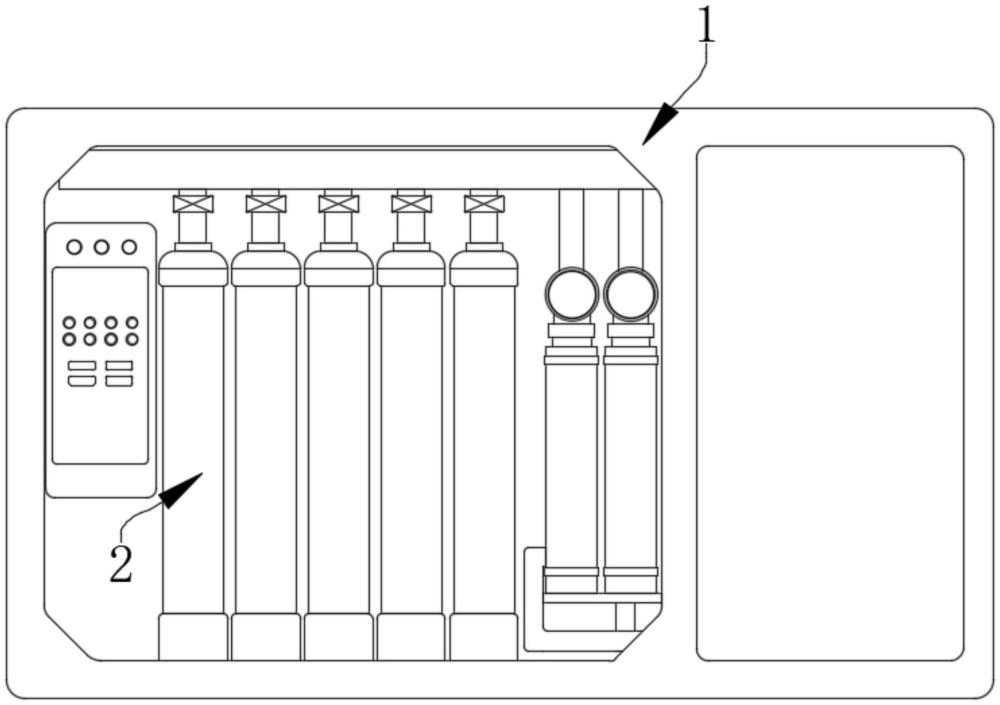

1.一種城市污水處理用的集成式深度凈化設備，包括集成式深度凈化器本體(1)，其特征在于：所述集成式深度凈化器本體(1)的內部安裝有若干個安裝組件(2)，所述安裝組件(2)包括外安裝管(21)、上連接座(22)與下連接座(23)，所述上連接座(22)與所述下連接座(23)均固定連接于所述外安裝管(21)的兩端，且所述外安裝管(21)的內部安裝有若干個過濾膜組件(3)，所述過濾膜組件(3)包括外過濾膜網(31)、內過濾膜網(32)與內垂直支撐桿(33)，且所述內垂直支撐桿(33)位于所述內過濾膜網(32)的內部，所述內過濾膜網(32)位于所述外過濾膜網(31)的內側，且所述外過濾膜網(31)、所述內過濾膜網(32)、所述內垂直支撐桿(33)的中心處位于同一垂直線上，所述過濾膜組件(3)的兩端均固定連接有連通安裝座(34)，且所述過濾膜組件(3)通過所述連通安裝座(34)固定連接于所述外安裝管(21)的內部。

2.根據權利要求1所述的一種城市污水處理用的集成式深度凈化設備，其特征在于：所述上連接座(22)與所述下連接座(23)的一側均固定連接有密封墊圈(221)，所述上連接座(22)的頂部固定連通有連通管(222)。

3.根據權利要求1所述的一種城市污水處理用的集成式深度凈化設備，其特征在于：所述外過濾膜網(31)的內部設有若干個第一過濾孔(311)。

4.根據權利要求1所述的一種城市污水處理用的集成式深度凈化設備，其特征在于：所述內過濾膜網(32)的內部設有若干個第二過濾孔(321)。

5.根據權利要求1所述的一種城市污水處理用的集成式深度凈化設備，其特征在于：所述內垂直支撐桿(33)的外側固定連接有側水平支撐桿(331)，所述側水平支撐桿(331)的外側固定連接有加固連接板(332)，且所述加固連接板(332)的一側與所述內過濾膜網(32)的內側固定連接。

6.根據權利要求1所述的一種城市污水處理用的集成式深度凈化設備，其特征在于：位于上方的所述連通安裝座(34)與所述外過濾膜網(31)、所述內過濾膜網(32)之間的內倉相連通。

技術總結
本技術屬于污水處理設備技術領域，尤其為一種城市污水處理用的集成式深度凈化設備，包括集成式深度凈化器本體，所述集成式深度凈化器本體的內部安裝有若干個安裝組件，所述安裝組件包括外安裝管、上連接座與下連接座，所述上連接座與所述下連接座均固定連接于所述外安裝管的兩端，且所述外安裝管的內部安裝有若干個過濾膜組件；能夠在內過濾膜網的內側對整個過濾膜組件的中心處提供支撐，且通過在整個過濾膜組件的中心處提供支撐的方式，能夠有助于提升整個過濾膜組件在使用期間的支撐以及整個過濾膜組件在使用階段的抗沖刷性能，能夠有效的緩解過濾膜組件在使用過程中，因過濾膜組件出現斷裂后造成的無法對污水進行過濾的問題。

技術研發人員：楊明,何嘉輝,仇真真
受保護的技術使用者：浙江興新環境有限公司
技術研發日：20240711
技術公布日：2025/4/28
