本發明涉及環保設備，具體涉及一種化學結晶造粒流化床。

背景技術：

1、相關技術中，結晶流化床裝置是一種用于生產顆粒狀固體產品的技術，它結合了流化床技術和結晶過程。其包括外筒體，并朝外筒體中加入化學藥劑和晶種，晶種的表面持續集聚，晶體長大到一定尺寸后會打破流化平衡，回自動沉積到底部的集泥區。集泥區的污泥經壓濾機進行泥水分離工序，最后形成泥餅。在保證微小顆粒沉降效果的前提下(保證溢流水的濁度上限)，結晶流化床中整體流量也是受限，超出該流量上限則會導致大量微小顆粒不能再所述大直徑沉淀裝置中得到有效沉降而隨溢流水外排，導致使外排水的濁度增大。

技術實現思路

1、本發明旨在至少在一定程度上解決相關技術中的技術問題之一。為此，本發明的實施例提出一種化學結晶造粒流化床。該化學結晶造粒流化床具有強化流化床軟化污水的能力的優點。

2、本發明實施例的化學結晶造粒流化床包括外筒體、第一內筒體、第二內筒體和分離裝置。

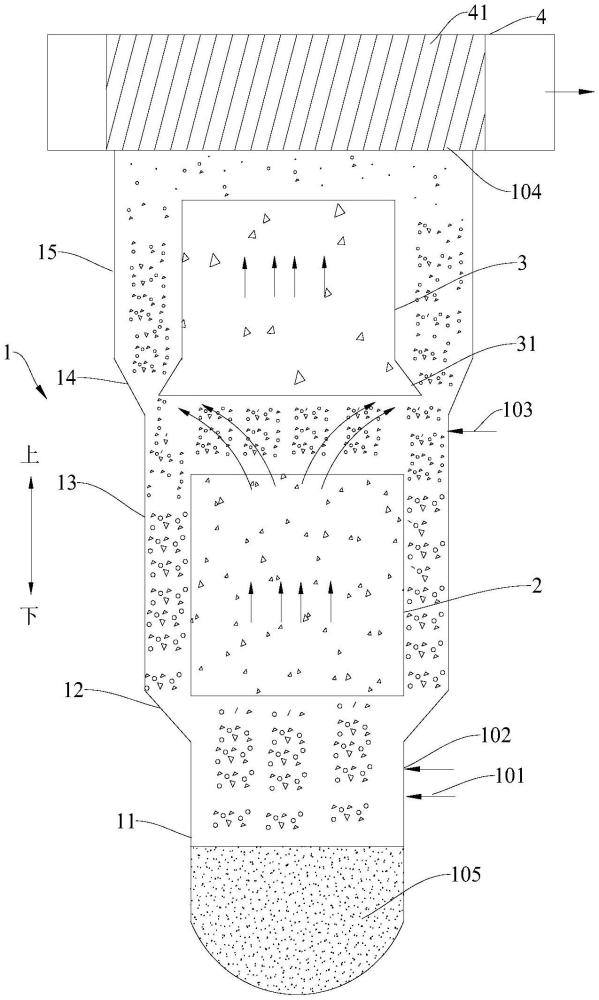

3、所述外筒體具有進液口、藥劑添加口、晶種添加口、位于上端的開口和位于下端的集泥區；所述第一內筒體和所述第二內筒體中每一者的上下兩端均敞開以形成凝絮反應通道，所述第一內筒體和第二內筒體沿所述外筒體的高度方向間隔開地設置在所述外筒體內，以在所述外筒體與所述第一內筒體和所述第二內筒體之間形成絮凝沉降反應通道，且所述第二內筒體設置在所述第一內筒體和所述集泥區的上方，所述第一內筒體與所述集泥區在所述外筒體的高度方向具有間隔，所述進液口、藥劑添加口設置在所述第一內筒體的下方，所述凝絮反應通道內的流體阻力小于所述凝沉降反應通道內的流體阻力以便形成流速差；所述分離裝置設置在所述外筒體的上端的開口上。

4、本發明實施例的化學結晶造粒流化床，通過在外筒體內設置第一內筒體、第二內筒體，將所述進液口、藥劑添加口設置在所述第一內筒體的下方，所述凝絮反應通道內的流體阻力小于所述凝沉降反應通道內的流體阻力以便形成流速差，通過底部的進液口進入至外筒體內的污水與加入的藥劑會優先進入第一內筒體，使藥劑進行循環結晶，細小的結晶顆粒會繼續向上進入第二內筒體內循環，使碳酸鈣結晶顆粒進一步凝聚，較大的顆粒會優先經過絮凝沉降反應通道，因絮凝沉降反應通道內的流體相對流速低，方便顆粒沉降，而且有利于降低顆粒沉降的閾值。最終清水經分離裝置會從外筒體的頂部的開口排出，極大程度上提高了結晶效率，強化流化床軟化污水的能力。

5、因此，本發明實施例的化學結晶造粒流化床具有強化流化床軟化污水的能力的優點。

6、在一些實施例中，所述外筒體包括位于下段的進污段和連接所述集泥段上方的造粒段，所述進污段上設有所述進液口和所述藥劑添加口，所述進污段的底部形成所述集泥區，所述造粒段上設有所述晶種添加口，所述造粒段的橫截面大于所述進污段的橫截面積，且所述第一內筒體和所述第二內筒體設置在所述造粒段內。

7、在一些實施例中，所述造粒段包括第一分段和第二分段，所述第一分段在與所述進污段的連接處設置第一擴口段，所述第二分段在與所述第一分段的連接處設置第二擴口段。

8、在一些實施例中，所述第一擴口段和所述第二分段中每一者的傾角為40°-50°。

9、在一些實施例中，所述第一分段的直徑和所述第二分段的直徑之間的差值為200mm-300mm。

10、在一些實施例中，所述進污段的直徑為2200mm-3200mm；所述外筒體的高度6700mm-7700mm。

11、在一些實施例中，所述第二內筒體的下端具有喇叭口，所述喇叭口與所述第二擴口段在所述外筒體的高度方向?qū)?yīng)設置。

12、在一些實施例中，所述喇叭口處的傾斜角度為40°-50°。

13、在一些實施例中，所述第二內筒體的所述喇叭口的直徑與所述第一內筒體的直徑的比值為1.05-1.15：1。

14、在一些實施例中，所述外筒體的內壁面的粗糙度大于所述第一內筒體的內壁面的粗糙度和第二內筒體的內壁面的粗糙度以使流速差。

15、在一些實施例中，所述第一內筒體和所述第二內筒體的中心軸線共線設置。

16、在一些實施例中，所述第二內筒體的上端面與所述分離裝置的下端面之間的間距為500mm-700mm。

17、在一些實施例中，所述第一內筒體和所述第二內筒體在所述外筒體的高度方向的間距為600mm-800mm。

18、在一些實施例中，所述第一內筒體的直徑為1900mm-2900mm，所述第一內筒體的高度為2000mm-2400mm。

19、在一些實施例中，所述第二內筒體的直徑為1900mm-2900mm，所述第二內筒體的高度為2000mm-2400mm。

20、在一些實施例中，所述分離裝置包括環板，所述環板蓋在所述外筒體的開口上，所述環板上設有多個傾斜孔。

21、在一些實施例中，所述分離裝置包括多個相連且傾斜設置的管體，所述管體上具有傾斜孔。

22、在一些實施例中，所述管體的管徑30mm-50mm；所述管體的長度200mm-300mm；

23、所述管體的傾角為40°-50°。

技術特征：

1.一種化學結晶造粒流化床，其特征在于，包括：

2.根據權利要求1所述的化學結晶造粒流化床，其特征在于，

3.根據權利要求2所述的化學結晶造粒流化床，其特征在于，所述造粒段包括第一分段和第二分段，所述第一分段在與所述進污段的連接處設置第一擴口段，所述第二分段在與所述第一分段的連接處設置第二擴口段。

4.根據權利要求3所述的化學結晶造粒流化床，其特征在于，

5.根據權利要求3所述的化學結晶造粒流化床，其特征在于，

6.根據權利要求5所述的化學結晶造粒流化床，其特征在于，

7.根據權利要求1所述的化學結晶造粒流化床，其特征在于，

8.根據權利要求4所述的化學結晶造粒流化床，其特征在于，

9.根據權利要求1所述的化學結晶造粒流化床，其特征在于，

10.根據權利要求9所述的化學結晶造粒流化床，其特征在于，

技術總結
本發明的實施例提出一種化學結晶造粒流化床。其中，所述的化學結晶造粒流化床，包括外筒體、第一內筒體、第二內筒體和分離裝置。所述第一內筒體和所述第二內筒體中每一者的上下兩端均敞開以形成凝絮反應通道，所述第一內筒體和第二內筒體沿所述外筒體的高度方向間隔開地設置在所述外筒體內以形成絮凝沉降反應通道，所述第一內筒體與所述集泥區在所述外筒體的高度方向具有間隔，進液口、藥劑添加口設置在所述第一內筒體的下方，所述凝絮反應通道內的流體阻力小于所述凝沉降反應通道內的流體阻力以便形成流速差；所述分離裝置設置在所述外筒體的上端的開口上。因此，根據本發明的實施例的化學結晶造粒流化床具有強化流化床軟化污水的能力的優點。

技術研發人員：趙興輝,李沐澤,張道瑞,蘇方偉,余寶玉,王策,田鑫濤,高進,屈志強,張茂龍,張繼瑞,楊洋,秦鵬飛,孟維,劉子蒙
受保護的技術使用者：華能沁北發電有限責任公司
技術研發日：
技術公布日：2025/4/24
