本發明涉及中藥加工設備，尤其涉及胡柚青果分半炮制一體機。

背景技術：

1、胡柚小青果是炮制中藥“衢枳殼”的原料。“衢枳殼”2018年被列入新“浙八味”和“衢六味”。衢枳殼是《浙江省炮制規范》2015年版收錄的草藥，藥用來源為蕓香科植物常山胡柚的干燥未成熟果實，果實呈圓球形。衢枳殼性苦、辛、酸，微寒，具有理氣寬中，行滯消脹的功效。

2、目前衢枳殼產地加工遵循傳統加工方式，而傳統加工過程中經歷了反復潤洗與干燥，導致衢枳殼飲片有效成分大量流失，影響飲片的質量，且耗時長，工序多。傳統飲片顏色較深，質量參差不齊，嚴重影響臨床療效。因此有必要對衢枳殼的切制工藝和切制裝置進行優化，以保證衢枳殼飲片的質量和臨床療效。隨著中藥產地加工與炮制一體化(簡稱“一體化”)的發展，衢枳殼的產地加工方式需要得到轉變，“一體化”加工使原藥材胡柚果在產地就加工成片，減少了反復潤洗與干燥的過程，使其有效成分能最大限度的保留。

3、在衢枳殼“一體化”加工中，需要對胡柚的未成熟果實進行兩個步驟的切制，首先是將果實對半剖開，再進行切片處理，現今市場上有不少對剖切制設備，均無法進一步將胡柚切制成片，且現有剖切機等切剖設備在切割時一般切割不準，難以達到對剖切割，另外將青果切割后還需及時烘干保存，保證其藥效，因此，需要設計一種對剖效果好且能切片后加以炮制的胡柚青果炮制一體機進行使用。

技術實現思路

1、本發明的目的在于提供一種衢枳殼產地加工炮制一體化制備工藝及裝置，通過實現青果分半及其后續炮制工藝的一體化，顯著提高其加工衢枳殼工作效率，既保證其藥效，又節省了勞動力與物力，實現了產業升級。

2、為了實現上述目的，本發明采用了如下技術方案：

3、胡柚青果分半炮制一體機，包括清洗系統、篩選系統、四個傳輸切割系統和四個炮制系統；

4、所述清洗系統包括固定支架，所述固定支架之間設有向上傾斜設置的隔板傳送帶，所述固定支架上設有儲存箱和兩個清洗刷，所述儲存箱位于隔板傳送帶的底部，兩個所述清洗刷位于隔板傳送帶的上側；

5、所述篩選系統包括篩分固定架和驅動電機，所述篩分固定架的一端固定連接有傾斜設置的連接軌道，所述連接軌道一端位于隔板傳送帶的一端下方，所述篩分固定架之間轉動連接有多個等距設置的篩輪桿，所述篩分固定架之間轉動連接有四個篩筒，每個所述傳動桿中央固定連接有傳動桿，每個所述篩筒通過傳動桿轉動連接在篩分固定架上，所述驅動電機的輸出軸固定連接有主動桿，每個所述篩輪桿一端和系繩一端均通過系繩與主動桿連接；

6、每個所述傳輸切割系統包括導向軌道、第一導向箱、輪式傳送帶和支撐臺，四個所述導向軌道的一端分別靠近四個篩筒的一端，每個所述篩筒靠近導向軌道的一端呈開口設置，每個所述導向軌道的一端延伸進入到第一導向箱內，所述第一導向箱靠近輪式傳送帶的底端，所述輪式傳送帶的上端靠近支撐臺，所述支撐臺的上側設有機械臂裝置和切割裝置。

7、優選的，每個所述篩筒上開設有大量篩孔，四個篩筒上的篩孔越靠近篩輪桿孔徑越小。

8、優選的，所述機械臂裝置包括豎直伸縮氣缸，所述豎直伸縮氣缸固定連接在支撐臺的頂部，所述豎直伸縮氣缸的輸出端固定連接有轉向電機，所述轉向電機的輸出軸固定連接有機械臂，所述機械臂的兩端底側均設有氣動夾抓。

9、優選的，所述轉向電機位于機械臂的中央下方。

10、優選的，所述切割裝置包括水平伸縮氣缸，所述支撐臺上側固定連接有水平伸縮氣缸，所述水平伸縮氣缸的輸出端固定連接有推動頭，所述支撐臺上側固定連接有固定框，所述固定框側壁上固定連接有兩個導向板，所述推動頭滑動連接在兩個支撐臺之間，所述固定框中間固定連接有豎直設置的切刀。

11、優選的，所述每個所述炮制系統包括支撐架，所述支撐架的上側固定連接有長筒殼，所述長筒殼內設有水平傳送帶，所述長筒殼的一端固定連接有第二導向箱，四個所述第二導向箱分別位于四個固定框的一側，所述長筒殼的內頂部設有烘干機。

12、優選的，所述支撐架的一端固定連接有收集箱，所述收集箱位于水平傳送帶背離第二導向箱的一端。

13、與現有技術相比，本發明的有益效果是：

14、本發明的胡柚青果分半炮制一體機能夠明顯提高青果的制作效率，減少能源消耗，降低勞動力成本，節約水資源，符合綠色發展理念。

15、上述說明僅是本發明技術方案的概述，為了能夠更清楚了解本發明的技術手段，并可依照說明書的內容予以實施，以下以本發明的較佳實施例并配合附圖詳細說明如后。本發明的具體實施方式由以下實施例及其附圖詳細給出。

技術特征：

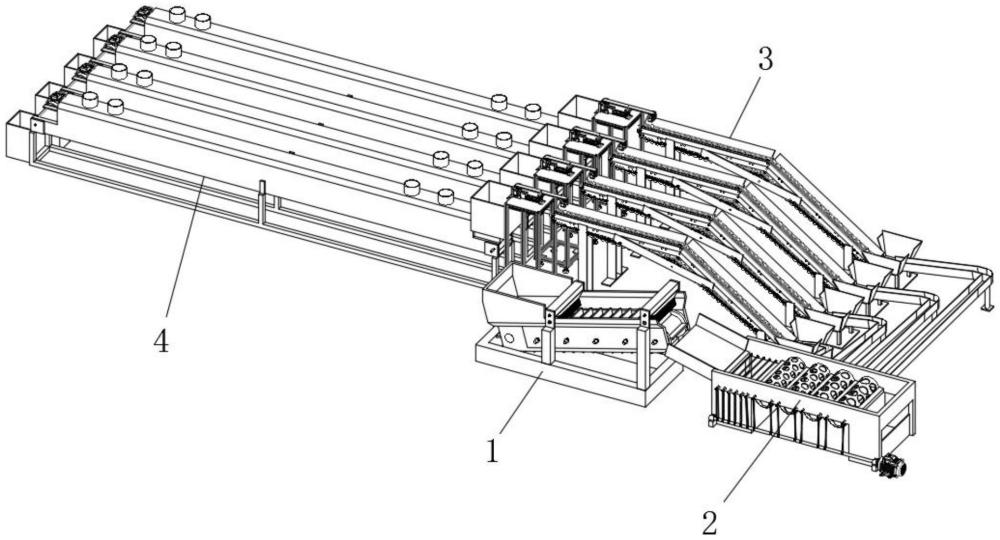

1.胡柚青果分半炮制一體機，其特征在于，包括清洗系統(1)、篩選系統(2)、四個傳輸切割系統(3)和四個炮制系統(4)；

2.根據權利要求1所述的胡柚青果分半炮制一體機，其特征在于，每個所述篩筒(203)上開設有大量篩孔，四個篩筒(203)上的篩孔越靠近篩輪桿(202)孔徑越小。

3.根據權利要求2所述的胡柚青果分半炮制一體機，其特征在于，所述機械臂裝置包括豎直伸縮氣缸(308)，所述豎直伸縮氣缸(308)固定連接在支撐臺(301)的頂部，所述豎直伸縮氣缸(308)的輸出端固定連接有轉向電機(307)，所述轉向電機(307)的輸出軸固定連接有機械臂(302)，所述機械臂(302)的兩端底側均設有氣動夾抓(303)。

4.根據權利要求3所述的胡柚青果分半炮制一體機，其特征在于，所述轉向電機(307)位于機械臂(302)的中央下方。

5.根據權利要求4所述的胡柚青果分半炮制一體機，其特征在于，所述切割裝置包括水平伸縮氣缸(313)，所述支撐臺(301)上側固定連接有水平伸縮氣缸(313)，所述水平伸縮氣缸(313)的輸出端固定連接有推動頭(309)，所述支撐臺(301)上側固定連接有固定框(310)，所述固定框(310)側壁上固定連接有兩個導向板(311)，所述推動頭(309)滑動連接在兩個支撐臺(301)之間，所述固定框(310)中間固定連接有豎直設置的切刀(312)。

6.根據權利要求5所述的胡柚青果分半炮制一體機，其特征在于，所述每個所述炮制系統(4)包括支撐架(403)，所述支撐架(403)的上側固定連接有長筒殼(404)，所述長筒殼(404)內設有水平傳送帶(402)，所述長筒殼(404)的一端固定連接有第二導向箱(405)，四個所述第二導向箱(405)分別位于四個固定框(310)的一側，所述長筒殼(404)的內頂部設有烘干機。

7.根據權利要求6所述的胡柚青果分半炮制一體機，其特征在于，所述支撐架(403)的一端固定連接有收集箱(401)，所述收集箱(401)位于水平傳送帶(402)背離第二導向箱(405)的一端。

技術總結
本發明公開了胡柚青果分半炮制一體機，包括清洗系統、篩選系統、四個傳輸切割系統和四個炮制系統；所述清洗系統包括固定支架，所述固定支架之間設有向上傾斜設置的隔板傳送帶，所述固定支架上設有儲存箱和兩個清洗刷，所述儲存箱位于隔板傳送帶的底部，兩個所述清洗刷位于隔板傳送帶的上側；所述篩選系統包括篩分固定架和驅動電機，所述篩分固定架的一端固定連接有傾斜設置的連接軌道，所述連接軌道一端位于隔板傳送帶的一端下方。本發明的胡柚青果分半炮制一體機能夠明顯提高青果的制作效率，減少能源消耗，降低勞動力成本，節約水資源，符合綠色發展理念。

技術研發人員：汪志能,林曉亮,鄧小雷,周笛洋,溫凱量,林嘉熙,湯帥印,王珅
受保護的技術使用者：衢州億興科技有限公司
技術研發日：
技術公布日：2025/4/24
