本發明涉及廢水處理，具體涉及一種含苯醌的硫酸錳廢水多級處理裝置及方法。

背景技術：

1、苯胺氧化還原法生產對苯二酚的過程中會產生大量的硫酸錳廢水，行業中一般將其進行電解成金屬錳，如果僅僅依靠傳統的凈化處理并不能去除廢水中的苯醌和苯胺硫酸鹽等有機物以及重金屬，苯醌和苯胺硫酸鹽會導致該廢水電解時陰極板發黑，重金屬鋅會使該溶液在電解時發生倒融以及ph值升高，最后所生產的金屬錳產量低，電耗增加，經濟價值和市場認可都非常低。

2、基于以上問題以及需求，本發明提供一種含苯醌的硫酸錳廢水多級處理裝置及方法，通過對硫酸錳廢水深度凈化后可以有效去除該廢水中的有機物以及重金屬，達到電解標準后再通過電解后可以獲得純度99.8%以上的電解錳產品，各項重金屬指標也合格，具有提升為純度99.9%電解錳的基礎。

技術實現思路

1、本發明的目的是為了解決現有技術中存在的缺點，而提出一種含苯醌的硫酸錳廢水多級處理裝置及方法。

2、為了實現上述目的，本發明采用了如下技術方案：

3、一種含苯醌的硫酸錳廢水多級處理方法，該處理方法包括以下步驟：

4、步驟一：浸出除苯醌，將硫酸錳廢水和清水比按照3:1投入第一中和桶中，然后將混合好的硫酸錳廢水升溫并攪拌，硫酸錳廢水升溫至90℃后，硫酸錳廢水中的苯醌隨蒸汽蒸發，接著將硫酸錳廢水關閉攪拌靜置6個小時，對硫酸錳廢水進行第一道壓濾；

5、步驟二：中和除鐵除鎳，將步驟一中經過第一道壓濾后的硫酸錳廢水導入第二中和桶內進行曝氣，隨后依次向第二中和桶內部加氨水、福美鈉、工業活性炭和聚丙烯酰胺，混合攪拌后靜置5小時進行第二道壓濾；

6、步驟三：硫化除鋅以及有機物，將步驟二中經過第二道壓濾后的硫酸錳廢水導入硫化桶中，依次向硫化桶中加入硫酸、硫化鈉、聚丙烯酰，混合攪拌后沉淀5小時進行第三道壓濾；

7、步驟四：靜置，在步驟三中經過第三道壓濾后的硫酸錳廢水中加入雙氧水并靜置24小時，靜置結束后進行第四道精濾，完成對硫酸錳廢水的凈化處理。

8、可選的，一種含苯醌的硫酸錳廢水多級處理裝置，該裝置應用于上述中的處理方法，該裝置包含有第一中和桶、第二中和桶和底座，所述第一中和桶和第二中和桶均設置在底座頂部，第一中和桶的頂部和底部分別設置有第一進水口和第一排出口，第一中和桶的頂部還設置有多個蒸汽排出口，第一中和桶的內部設置有用于對硫酸錳廢水攪拌的第一攪拌機構，第二中和桶的頂部和底部分別設置有第二進水口和第二排出口，第二中和桶的內部分別設置有便于對硫酸錳廢水取樣的輔助取樣機構以及第二攪拌機構。

9、可選的，所述第一中和桶和第二中和桶之間安裝有安裝板，水泵安裝在安裝板的頂部，水泵的輸入端和輸出端分別安裝有第一管道和第二管道，第一管道和第二管道遠離水泵的一端分別延伸至第一中和桶和第二中和桶的內部。

10、可選的，所述第一攪拌機構包括安裝在第一中和桶頂部的第一電機，第一電機的輸出端穿過第一中和桶連接有第一轉軸，第一轉軸的外壁安裝有多個第一攪拌葉片。

11、可選的，所述第二攪拌機構包括安裝在底座內部的第二電機，第二電機的輸出端穿過第二中和桶連接有第二轉軸，第二轉軸的外壁安裝有多個第二攪拌葉片。

12、可選的，所述輔助取樣機構包括安裝在第二中和桶頂部的第三電機，第三電機的輸出端穿過第二中和桶連接有第三轉軸，第三轉軸的外壁開設有多個限位槽，第二中和桶的內部設置有移動架，移動架通過內壁設置的多個限位塊在限位槽內部上下滑動。

13、可選的，所述第二中和桶的頂部安裝有兩個固定板，兩個固定板相靠近的一側外壁均開設有滑槽，兩個滑槽的內部均安裝有滑塊，兩個滑塊的底端均安裝有滑桿，兩個滑桿的底端均安裝有連接端，移動架的頂部開設有與兩個連接端滑動配合的圓槽。

14、可選的，所述移動架的底端安裝有兩個固定座，兩個固定座的內部均通過連接軸轉動安裝有兩個轉動板，兩個連接軸的兩端外壁均套裝有扭簧，兩個轉動板的內部均開設有收納槽，兩個轉動板的底端均開設有多個與收納槽相連通的排水孔。

15、可選的，所述移動架的外壁安裝有多個連接桿，多個連接桿遠離移動架的一端共同安裝有圓形的清潔刷。

16、可選的，所述移動架的內部開設有兩個矩形槽，兩個矩形槽的內部均安裝有第四電機，兩個第四電機的輸出端均安裝有收卷輪，兩個收卷輪的表面均收卷有連接繩，兩根連接繩遠離收卷輪的一端均與其相靠近的轉動板相連接。

17、本發明的有益效果是：

18、1、本發明中提供的處理裝置和處理方法，可以對硫酸錳廢水深度凈化，從而可以有效去除該硫酸錳廢水中的有機物以及重金屬，達到電解標準后再通過電解后可以獲得純度99.8%以上的電解錳產品，各項重金屬指標也合格，具有提升為純度99.9%電解錳的基礎，具有很好的環境和經濟效益，有利于實際工業的應用。

19、2、該發明中，在需要對第二中和桶中的廢水進行取樣檢測時，通過第二中和桶內部設置的輔助取樣機構多個部件的相互配合，使得廢水在進入收納槽內部后，其中一個轉動板移動至第二進水口的正下方，工作人員可將取樣試管的底端通過第二進水口插入其中一個收納槽內部，對該收納槽內部收集的廢水進行快速取樣，避免第二中和桶內部的廢水水位較低，人工使用試管進行取樣較為不便的問題出現，進而提高工作人員對廢水的取樣效率，便于快速對廢水進行檢測。

20、3、該發明中，在第二攪拌機構對廢水和其他添加劑進行混合攪拌的過程中，位于廢水的水面不可避免的會產生較多的泡沫，為了避免泡沫中的添加劑無法混合在廢水中，導致與廢水反應效率較低的問題出現，使得移動架再次向下浸入廢水中，直至兩個收納槽收集部分的廢水后，控制移動架向上移動至廢水的上方，隨著第三電機帶動移動架在轉動，位于兩個轉動板底部的多個排水孔可將收納槽內部收集的廢水向下拋灑，對廢水水面存在的泡沫進行消泡處理，提高添加劑與廢水混合反應的效率，便于對廢水中的有害物質凈化去除的效率。

21、4、該發明中，在第二中和桶內部的廢水排出后，為了便于后續第二中和桶的使用，需要對第二中和桶進行相關的清潔處理，此時可通過控制兩個滑塊在對應的滑槽內部上下移動，借助兩個滑桿的上下移動，帶動移動架在第二中和桶的內部同步的進行上下移動，使得移動架外壁設置的清潔刷可在上下移動的過程中，自動將第二中和桶內壁附著的雜質進行清理，便于第二中和桶在后續對廢水凈化處理的過程中快速投入使用，間接的提高廢水處理的效率。

技術特征：

1.一種含苯醌的硫酸錳廢水多級處理方法，其特征在于，該處理方法包括以下步驟：

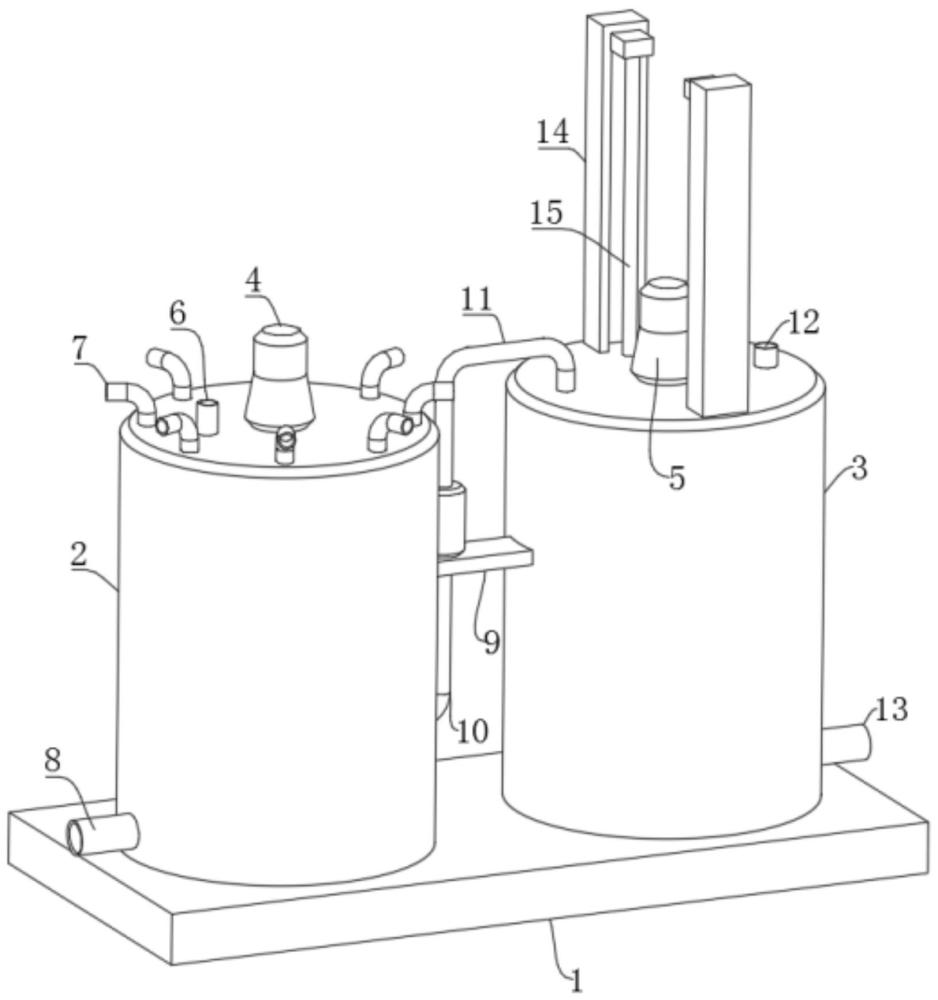

2.一種含苯醌的硫酸錳廢水多級處理裝置，該裝置應用于上述權利要求1中的處理方法，該裝置包含有第一中和桶（2）、第二中和桶（3）和底座（1），其特征在于，所述第一中和桶（2）和第二中和桶（3）均設置在底座（1）頂部，第一中和桶（2）的頂部和底部分別設置有第一進水口（6）和第一排出口（8），第一中和桶（2）的頂部還設置有多個蒸汽排出口（7），第一中和桶（2）的內部設置有用于對硫酸錳廢水攪拌的第一攪拌機構，第二中和桶（3）的頂部和底部分別設置有第二進水口（12）和第二排出口（13），第二中和桶（3）的內部分別設置有便于對硫酸錳廢水取樣的輔助取樣機構以及第二攪拌機構。

3.根據權利要求2所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述第一中和桶（2）和第二中和桶（3）之間安裝有安裝板（9），水泵安裝在安裝板（9）的頂部，水泵的輸入端和輸出端分別安裝有第一管道（10）和第二管道（11），第一管道（10）和第二管道（11）遠離水泵的一端分別延伸至第一中和桶（2）和第二中和桶（3）的內部。

4.根據權利要求3所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述第一攪拌機構包括安裝在第一中和桶（2）頂部的第一電機（4），第一電機（4）的輸出端穿過第一中和桶（2）連接有第一轉軸（16），第一轉軸（16）的外壁安裝有多個第一攪拌葉片（17）。

5.根據權利要求4所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述第二攪拌機構包括安裝在底座（1）內部的第二電機（20），第二電機（20）的輸出端穿過第二中和桶（3）連接有第二轉軸（24），第二轉軸（24）的外壁安裝有多個第二攪拌葉片（19）。

6.根據權利要求5所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述輔助取樣機構包括安裝在第二中和桶（3）頂部的第三電機（5），第三電機（5）的輸出端穿過第二中和桶（3）連接有第三轉軸（18），第三轉軸（18）的外壁開設有多個限位槽（27），第二中和桶（3）的內部設置有移動架（22），移動架（22）通過內壁設置的多個限位塊（30）在限位槽（27）內部上下滑動。

7.根據權利要求6所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述第二中和桶（3）的頂部安裝有兩個固定板（14），兩個固定板（14）相靠近的一側外壁均開設有滑槽（25），兩個滑槽（25）的內部均安裝有滑塊（21），兩個滑塊（21）的底端均安裝有滑桿（15），兩個滑桿（15）的底端均安裝有連接端（26），移動架（22）的頂部開設有與兩個連接端（26）滑動配合的圓槽（28）。

8.根據權利要求7所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述移動架（22）的底端安裝有兩個固定座（31），兩個固定座（31）的內部均通過連接軸轉動安裝有兩個轉動板（32），兩個連接軸的兩端外壁均套裝有扭簧，兩個轉動板（32）的內部均開設有收納槽（34），兩個轉動板（32）的底端均開設有多個與收納槽（34）相連通的排水孔（33）。

9.根據權利要求8所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述移動架（22）的外壁安裝有多個連接桿（29），多個連接桿（29）遠離移動架（22）的一端共同安裝有圓形的清潔刷（23）。

10.根據權利要求9所述的一種含苯醌的硫酸錳廢水多級處理裝置，其特征在于，所述移動架（22）的內部開設有兩個矩形槽（35），兩個矩形槽（35）的內部均安裝有第四電機（36），兩個第四電機（36）的輸出端均安裝有收卷輪（37），兩個收卷輪（37）的表面均收卷有連接繩（38），兩根連接繩（38）遠離收卷輪（37）的一端均與其相靠近的轉動板（32）相連接。

技術總結
本發明涉及廢水處理技術領域，具體公開了一種含苯醌的硫酸錳廢水多級處理裝置及方法，包括浸出除苯醌、中和除鐵除鎳、硫化除鋅以及有機物、靜置四個步驟，并同時包含有第一中和桶、第二中和桶和底座，第一中和桶和第二中和桶均設置在底座頂部，第一中和桶的內部設置有第一攪拌機構，第二中和桶的內部分別設置有輔助取樣機構以及第二攪拌機構。本發明中提供的處理裝置和處理方法，可以對硫酸錳廢水深度凈化，從而可以有效去除該硫酸錳廢水中的有機物以及重金屬，達到電解標準后再通過電解后可以獲得純度99.8%以上的電解錳產品，各項重金屬指標也合格，具有提升為純度99.9%電解錳的基礎，具有很好的環境和經濟效益，有利于實際工業的應用。

技術研發人員：胡智濤,蘇成林,孟洪星,夏祥偉,石建斌,龍昌文,隆獻春
受保護的技術使用者：無棣宜能化工有限公司
技術研發日：
技術公布日：2025/4/24
