本發明涉及市政，具體是指一種市政環保污水處理設備。

背景技術：

1、隨著城市化進程的加速，城市人口不斷增加，污水排放量也隨之急劇上升，污水中通常含有紙巾、塑料片、織物纖維、毛發等漂浮物以及泥沙、石塊、糞便等沉降物。

2、現有技術中對于污水中漂浮物與沉降物的處理設備一般為抽泥裝置與漂浮物刮除裝置，使用抽泥設備與漂浮物刮除裝置可分別清理沉降物與漂浮物，但需要兩個單獨的設備獨立工作，而兩個單獨的裝置獨立工作相較于一個裝置同時完成漂浮物與沉降物的清理會增加設備的運轉功率，從而使對漂浮物與沉降物清理的能源使用量增加，無法做到污水的環保處理。

3、現有技術中對于污水的初始雜物過濾時，由于過濾器在使用一段時間后會被雜物堵住，此時還需對過濾器進行疏通，在對過濾器疏通時一般使用自動往疏通件或人工手動疏通，疏通件疏通過程中會有使雜物破碎的情況產生，使得細碎的雜物會通過過濾器進入過濾后的污水中，增加了污水中雜物含量，從而降低污水的清理效率，而人工手動清理時一般需要使污水處理設備停止工作，之后工作人員才能對過濾器進行，而污水處理設備停止工作亦會降低污水的處理效率。

技術實現思路

1、本發明為解決上述各種問題，提出了一種市政環保污水處理設備。

2、為解決上述的技術問題，本發明提出的技術方案為：

3、一種市政環保污水處理設備，包括污水槽，污水槽前端處設有驅動裝置，驅動裝置輸出端設有兩個位于污水槽內的傳動桿，兩個傳動桿兩端均設有傳動輪，兩側傳動輪之間設有能清理污水槽底部雜物與污水上漂浮物的固液分離機構，污水槽端部設有能清理固液分離機構內雜物的清理機構，污水槽上設有污水過濾機構，污水過濾機構一側設有雜物存儲倉，污水槽一側設有與污水槽內污水連通的漂浮物吸收裝置；

4、傳動輪分為兩組，固液分離機構包括兩個分別連接于兩組傳動輪之間的傳動帶，兩個傳動帶之間設有若干固定板，固定板上設有若干滑桿一，滑桿一上設有能刮除污水槽內雜物并暫存雜物的刮板槽，刮板槽上設有漏水孔，固定板與刮板槽之間設有與滑桿一滑動連接的浮塊，污水槽前端處設有位于驅動裝置上方的導渣槽，刮板槽上設有能將刮板槽內雜物推至導渣槽內的沉淀物移出機構，清理機構通過驅動沉淀物移出機構達到清理雜物的功能。

5、作為改進，所述沉淀物移出機構包括堵塊一和堵塊二，堵塊一和堵塊二均位于刮板槽內且分別穿過刮板槽上前端板與后端板，堵塊一和堵塊二之間設有連桿，刮板槽側端板底部固定有固定塊，堵塊二上固定有與固定塊位置對應的移動塊，固定塊上設有穿過移動塊的滑桿二，滑桿二外套有位于固定塊與移動塊之間的彈簧一，清理機構通過推動堵塊二在刮板槽內移動使刮板槽內雜物被推至導渣槽。

6、作為改進，所述清理機構包括兩個固定于污水槽上的端塊，兩個端塊之間設有滑桿三，滑桿三上滑動設有滑塊，滑塊上設有固定座，固定座內固定有電動伸縮桿一，電動伸縮桿一端處設有能與堵塊二接觸的頂出端頭，固定座上設有能使電動伸縮桿一跟隨刮板槽移動的彈性件。

7、作為改進，所述彈性件包括轉動設于固定座上的轉動件，轉動件上設有能與刮板槽接觸的接觸板，固定座上固定設有連接板，連接板與接觸板之間連接有彈簧三，滑桿三外套有位于滑塊與靠近接觸板的端塊之間的彈簧二。

8、作為改進，所述污水過濾機構包括兩個固定于污水槽上的側板，兩個側板之間設有過濾板一和過濾板二，兩個側板端部之間設有連板，連板底部設有導水板，污水過濾機構包括有能同時清理過濾板一和過濾板二的過濾板清理結構。

9、作為改進，所述過濾板清理結構包括固定于導水板底部的電動伸縮桿二，電動伸縮桿二端部設有穿過連板的傳動連桿，傳動連桿端部設有伸縮件，伸縮件上設有位于過濾板二下方的頂出板一，過濾板一和過濾板二之間設有頂出板二，頂出板一與頂出板二均滑動穿過連板，側板側端處設有延伸板，兩個側板相對端面與延伸板上均設有兩個導槽，頂出板一與頂出板二兩端均設有分別在兩個導槽內滑動的滑動塊，同側兩個滑動塊之間設有連接件，側板內設有貫穿延伸板的空腔。

10、作為改進，所述導槽包括同時位于延伸板與側板上的平行槽一，平行槽一端處設有頂出槽一，頂出槽一端處設有平行槽二，平行槽二端處設有頂出槽二。

11、作為改進，所述雜物存儲倉包括與污水過濾機構連通的倉體，倉體側端處底部設有密封槽，底端鉸接有下蓋板，下蓋板上設有與密封槽插接的密封板，倉體頂端鉸接有上蓋板，下蓋板與上蓋板之間由位于下蓋板上的密封條密封，上蓋板上設有使上蓋板與下蓋板固定的鎖緊螺栓。

12、本發明與現有技術相比優點在于：本發明是一種市政環保污水處理設備，具有以下優點：

13、1、通過驅動裝置驅動固液分離機構工作，能夠同時完成對污水槽內雜物與污水上漂浮物的清理與推動，相較于兩個驅動帶動兩個裝置完成兩個工作具有節省能源的作用，從而使本發明更為環保，在刮板槽與浮塊運動過程中，刮板槽位于污水下時能將污水槽底部的雜物移動至刮板槽內，刮板槽位于污水上方時浮塊由于漂浮在污水上從而能推動漂浮物移至漂浮物吸收裝置處。

14、2、通過設置清理機構在固液分離機構行使推動漂浮物工作時跟隨對應刮板槽移動，使得清理機構在刮板槽處于非停止狀態下仍然可以對刮板槽內的雜物進行清理，從而污水的雜物與漂浮物能時刻處于被清理過程，即使污水處理效率提高。

15、3、通過在污水過濾機構中設置過濾板清理結構，且過濾板清理結構在清理過程中運動方式為由過濾板一、過濾板二下方向上頂出，不僅能將過濾板一、過濾板二中附著的雜物頂出還能避免雜物破碎從而通過過濾板一、過濾板二流至污水槽，從而通過降低污水雜物含量以提升污水處理效率。

技術特征：

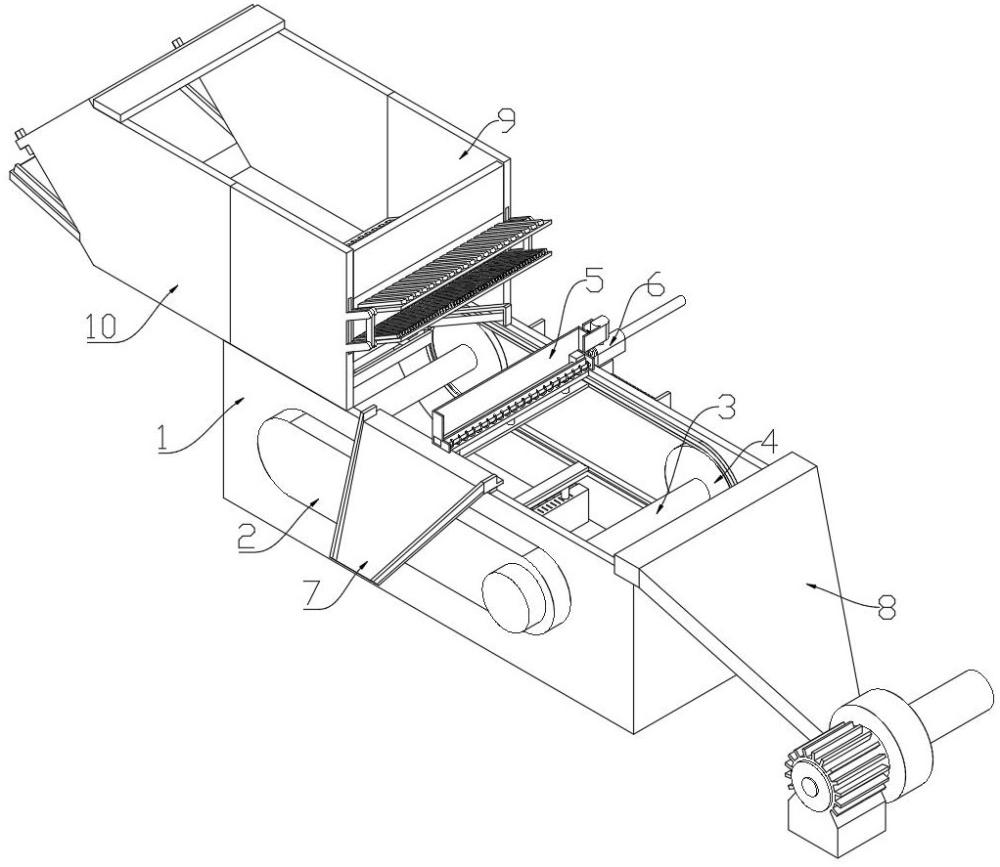

1.一種市政環保污水處理設備，包括污水槽（1），污水槽（1）前端處設有驅動裝置（2），驅動裝置（2）輸出端設有兩個位于污水槽（1）內的傳動桿（3），兩個傳動桿（3）兩端均設有傳動輪（4），其特征在于：

2.根據權利要求1所述的一種市政環保污水處理設備，其特征在于，所述沉淀物移出機構（507）包括堵塊一（508）和堵塊二（509），堵塊一（508）和堵塊二（509）均位于刮板槽（504）內且分別穿過刮板槽（504）上前端板與后端板，堵塊一（508）和堵塊二（509）之間設有連桿（510），刮板槽（504）側端板底部固定有固定塊（511），堵塊二（509）上固定有與固定塊（511）位置對應的移動塊（513），固定塊（511）上設有穿過移動塊（513）的滑桿二（512），滑桿二（512）外套有位于固定塊（511）與移動塊（513）之間的彈簧一（514），清理機構（6）通過推動堵塊二（509）在刮板槽（504）內移動使刮板槽（504）內雜物被推至導渣槽（7）。

3.根據權利要求2所述的一種市政環保污水處理設備，其特征在于，所述清理機構（6）包括兩個固定于污水槽（1）上的端塊（601），兩個端塊（601）之間設有滑桿三（602），滑桿三（602）上滑動設有滑塊（603），滑塊（603）上設有固定座（605），固定座（605）內固定有電動伸縮桿一（606），電動伸縮桿一（606）端處設有能與堵塊二（509）接觸的頂出端頭（607），固定座（605）上設有能使電動伸縮桿一（606）跟隨刮板槽（504）移動的彈性件。

4.根據權利要求3所述的一種市政環保污水處理設備，其特征在于，所述彈性件包括轉動設于固定座（605）上的轉動件（608），轉動件（608）上設有能與刮板槽（504）接觸的接觸板（609），固定座（605）上固定設有連接板（610），連接板（610）與接觸板（609）之間連接有彈簧三（611），滑桿三（602）外套有位于滑塊（603）與靠近接觸板（609）的端塊（601）之間的彈簧二（604）。

5.根據權利要求1所述的一種市政環保污水處理設備，其特征在于，所述污水過濾機構（9）包括兩個固定于污水槽（1）上的側板（901），兩個側板（901）之間設有過濾板一（902）和過濾板二（903），兩個側板（901）端部之間設有連板（904），連板（904）底部設有導水板（905），污水過濾機構（9）包括有能同時清理過濾板一（902）和過濾板二（903）的過濾板清理結構。

6.根據權利要求5所述的一種市政環保污水處理設備，其特征在于，所述過濾板清理結構包括固定于導水板（905）底部的電動伸縮桿二（906），電動伸縮桿二（906）端部設有穿過連板（904）的傳動連桿（907），傳動連桿（907）端部設有伸縮件（908），伸縮件（908）上設有位于過濾板二（903）下方的頂出板一（909），過濾板一（902）和過濾板二（903）之間設有頂出板二（910），頂出板一（909）與頂出板二（910）均滑動穿過連板（904），側板（901）側端處設有延伸板（911），兩個側板（901）相對端面與延伸板（911）上均設有兩個導槽，頂出板一（909）與頂出板二（910）兩端均設有分別在兩個導槽內滑動的滑動塊（916），同側兩個滑動塊（916）之間設有連接件（918），側板（901）內設有貫穿延伸板（911）的空腔（917）。

7.根據權利要求6所述的一種市政環保污水處理設備，其特征在于，所述導槽包括同時位于延伸板（911）與側板（901）上的平行槽一（912），平行槽一（912）端處設有頂出槽一（913），頂出槽一（913）端處設有平行槽二（914），平行槽二（914）端處設有頂出槽二（915）。

8.根據權利要求1所述的一種市政環保污水處理設備，其特征在于，所述雜物存儲倉（10）包括與污水過濾機構（9）連通的倉體（1001），倉體（1001）側端處底部設有密封槽（1002），底端鉸接有下蓋板（1003），下蓋板（1003）上設有與密封槽（1002）插接的密封板（1004），倉體（1001）頂端鉸接有上蓋板（1006），下蓋板（1003）與上蓋板（1006）之間由位于下蓋板（1003）上的密封條（1005）密封，上蓋板（1006）上設有使上蓋板（1006）與下蓋板（1003）固定的鎖緊螺栓（1007）。

技術總結
本發明涉及市政技術領域，公開了一種市政環保污水處理設備，包括污水槽，驅動裝置輸出端設有兩個位于污水槽內的傳動桿，兩側傳動輪之間設有能清理污水槽底部雜物與污水上漂浮物的固液分離機構，污水槽端部設有能清理固液分離機構內雜物的清理機構，污水槽上設有污水過濾機構，污水過濾機構一側設有雜物存儲倉，污水槽一側設有與污水槽內污水連通的漂浮物吸收裝置，本發明與現有技術相比優點在于：通過設置清理機構在固液分離機構行使推動漂浮物工作時跟隨對應刮板槽移動，使得清理機構在刮板槽處于非停止狀態下仍然可以對刮板槽內的雜物進行清理，從而污水的雜物與漂浮物能時刻處于被清理過程，即使污水處理效率提高。

技術研發人員：王莉,李婷,劉小庭,黃韶勇,王望友,黃貫棋,楊慧杰,王玥
受保護的技術使用者：廣東南嶺建設工程有限公司
技術研發日：
技術公布日：2025/4/24
