本發明涉及建筑施工,更具體地說,它涉及一種建筑施工用建筑內的智能吸塵裝置。
背景技術:
1、建筑施工場地一直伴隨著大量灰塵的侵害問題,這些灰塵融入空氣中,很容易被建筑施工場地的工作人員吸入體內,這樣會危害工作人員的身體,為了解決這類問題,將空氣中的灰塵過濾出來,減少空氣中的灰塵含量,一般會使用到智能灑水裝置或智能吸塵裝置,灑水車是向空氣中噴灑水源,利用水源將空氣中的灰塵降落到地面,而吸塵車是將空氣吸入并過濾,使灰塵收集。
2、智能吸塵裝置首先通過動力系統的電機驅動風機旋轉或抽氣泵,使裝置內部產生負壓環境,外部含塵空氣在壓力差的作用下,經吸入口和吸塵管進入裝置內部;進入的空氣先經過過濾網過濾,攔截下較大顆粒的雜物;使排出的空氣達到相對潔凈的狀態;在整個吸塵過程中,智能控制系統的傳感器實時監測灰塵濃度、周圍物體的距離等信息,并將這些信號反饋給控制單元。
3、但現有的智能吸塵裝置其內部對空氣過濾的結構固定,在長時間使用后,灰塵容易附著并堵塞過濾網,導致過濾效率急劇下降,吸力減弱,進而需要頻繁地停機清理或更換過濾網,這無疑增加了施工的時間成本以及設備維護成本,因此,我們設計了一種建筑施工用建筑內的智能吸塵裝置。
技術實現思路
1、本發明提供一種建筑施工用建筑內的智能吸塵裝置,解決相關技術中現有的智能吸塵裝置其內部對空氣過濾的結構固定,在長時間使用后,灰塵容易附著并堵塞過濾網,導致過濾效率急劇下降,吸力減弱,進而需要頻繁地停機清理或更換過濾網,這無疑增加了施工的時間成本以及設備維護成本的技術問題。
2、本發明提供了一種建筑施工用建筑內的智能吸塵裝置,包括抽氣泵,所述抽氣泵一端固定連接有第一連接罩,所述第一連接罩上設置有第二連接罩,所述第二連接罩內部固定連接有安裝板,所述安裝板上固定安裝有第三導氣管,所述第三導氣管與抽氣泵相連通,所述抽氣泵另一端固定連接有連接軟管,所述連接軟管上固定連接有氣流變化機構;所述安裝板上固定連接有引氣罩,所述引氣罩上固定連接有多個弧形管,所述弧形管的開口處固定安裝有固定框,所述固定框內部設置有過濾網,所述過濾網隨氣流變化機構的形態變化而發生左右抖動;所述過濾網處還設置有自轉滑動機構,所述自轉滑動機構隨過濾網左右抖動而上下移動,拉扯過濾網。
3、作為本發明的進一步優化方案,所述氣流變化機構包括第一連接硬管,所述第一連接硬管與連接軟管固定連接,所述第一連接硬管上固定連接有第二連接硬管,所述第二連接硬管表面固定連接有多個轉動架,所述轉動架內部轉動連接有第四轉軸,所述第四轉軸上固定連接有第二齒輪,所述第二齒輪上嚙合有齒板,所述齒板上固定連接有滑動罩,所述滑動罩與第一連接硬管滑動連接,所述滑動罩通過第三彈簧與第二連接硬管相連接,所述滑動罩上固定連接有驅動桿,所述第四轉軸上固定連接有轉動桿,多個所述轉動桿之間固定安裝有折疊軟管,所述折疊軟管與第二連接硬管。
4、作為本發明的進一步優化方案,所述固定框內壁開設有滑槽,所述滑槽內部固定連接有滑桿,所述滑桿上滑動連接有滑動框,所述滑動框與固定框滑動連接,所述滑動框兩側皆固定連接有第一彈簧,兩個所述第一彈簧相背離的一端分別與滑動框兩側相連接,所述過濾網位于滑動框內部并與滑動框固定連接。
5、作為本發明的進一步優化方案,所述自轉滑動機構包括滑動管,所述滑動管與固定框固定連接,所述滑動管上滑動連接有第三轉軸,所述第三轉軸上轉動安裝有多個轉動盤,相連兩個轉動盤之間固定連接有驅動板,所述第三轉軸底端固定連接有第一磁塊,所述第一磁塊下方設置有第二磁塊,所述第二磁塊滑動框固定連接。
6、作為本發明的進一步優化方案,所述安裝板上轉動安裝有抬升擺動機構,所述抬升擺動機構上固定連接有聚氣盒,所述聚氣盒上固定傾斜安裝有多個噴管。
7、作為本發明的進一步優化方案,所述弧形管上固定連接有兩個轉動座,兩個所述轉動座之間固定安裝有第二轉軸,所述第二轉軸上轉動安裝有轉動板,所述第二轉軸上套設有扭力彈簧,所述扭力彈簧兩端分別與轉動板、弧形管相連接。
8、作為本發明的進一步優化方案,所述抬升擺動機構包括轉動管,所述轉動管與安裝板轉動連接,所述轉動管上固定連接有第一齒輪,所述第一齒輪上嚙合有弧形齒條,所述弧形齒條貫穿固定框并與轉動板滑動連接,所述弧形齒條與轉動板固定連接,所述轉動管內部滑動連接有滑動柱,所述滑動柱一端與聚氣盒固定連接,所述滑動柱另一端固定連接有固定板。
9、作為本發明的進一步優化方案,所述固定板底部固定連接有擠壓柱,所述滑動柱上套設有第二彈簧,所述第二彈簧一端與安裝板固定連接,所述第二彈簧另一端固定連接有限位環。
10、作為本發明的進一步優化方案,所述安裝板底部固定連接有第一導氣管,所述第一導氣管上固定連接有驅動盒,所述驅動盒上固定連接有第二導氣管,所述第二導氣管與第一連接罩固定連接,所述驅動盒上轉動安裝有第一轉軸,所述驅動盒內部設置有葉輪,所述葉輪與第一轉軸固定連接,所述第一轉軸頂端固定連接有傾斜柱。
11、作為本發明的進一步優化方案,所述第一連接罩、第二連接罩之間通過固定卡箍相連接,所述第一連接罩底部固定安裝有移動底座。
12、本發明的有益效果在于:
13、1、本發明所述的一種建筑施工用建筑內的智能吸塵裝置,通過過濾網對含有灰塵的氣體進行過濾,能有效實現氣體與灰塵的分離,保障排出的空氣相對潔凈,利用氣流變化機構改變進入第二連接罩內部的氣體壓力,使作用在過濾網上的壓力忽大忽小,進而讓過濾網不斷振動,同時配合自轉滑動機構中磁塊的相互作用,使轉動盤拉扯過濾網隆起處,促使灰塵從過濾網表面脫落,這樣能避免了灰塵長時間附著、堵塞過濾網,保證了過濾網持續穩定的過濾性能,延長了過濾網的使用壽命,減少了頻繁更換過濾網帶來的時間成本和經濟成本。
14、2、本發明所述的一種建筑施工用建筑內的智能吸塵裝置,通過氣體壓力變化促使轉動板擺動,帶動聚氣盒連同噴管轉動,能使噴管噴射的氣體作用到過濾網的不同位置,將過濾網分割成多個不同區域進行針對性清理;同時,氣體驅動葉輪帶動傾斜柱轉動,擠壓柱使聚氣盒上下移動,讓噴管上下改變方位清理過濾網,如此,噴管能從多角度、全方位對過濾網進行清理,在氣體壓力變化或不變的不同情況下,都能更全面地作用于過濾網,減少灰塵在過濾網表面的附著,且還避免了僅利用過濾網某處持續過濾而造成局部損壞的情況,保障了過濾網整體的完整性和過濾功能的穩定性,有助于長期維持裝置高效的吸塵、過濾性能。
15、3、本發明所述的一種建筑施工用建筑內的智能吸塵裝置,通過推動或拉動驅動桿改變折疊軟管管口大小,可按需調節吸力大小,管口大小的變化不僅能改變第二連接罩內部氣體壓強,作用過濾網,還能根據吸力的大小,針對氣體中不同的雜質進行吸收,適用于不同環境狀態下的清理。

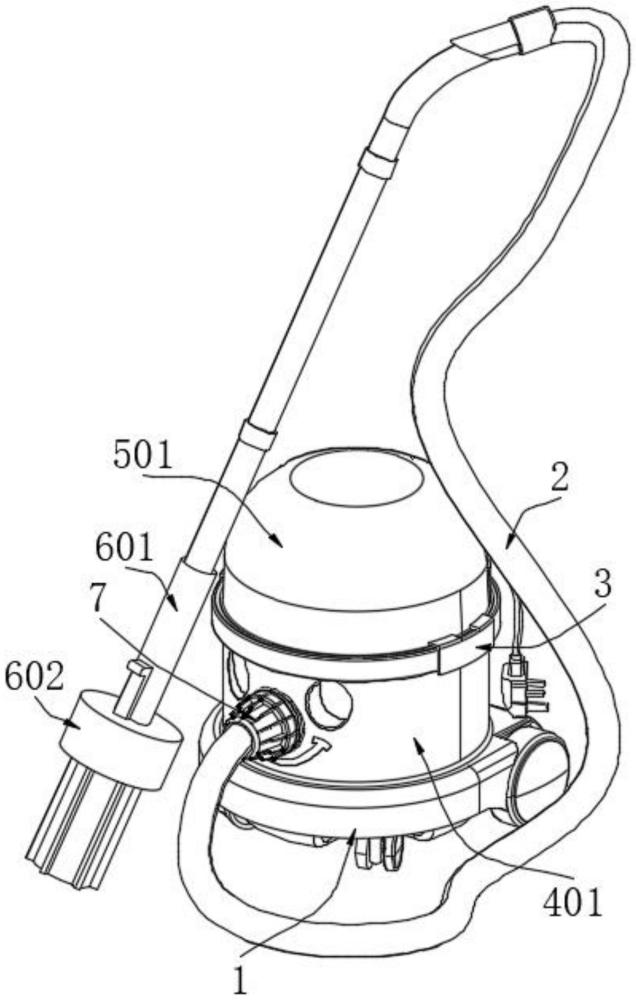

1.一種建筑施工用建筑內的智能吸塵裝置,包括抽氣泵(7),其特征在于:所述抽氣泵(7)一端固定連接有第一連接罩(401),所述第一連接罩(401)上設置有第二連接罩(501),所述第二連接罩(501)內部固定連接有安裝板(507),所述安裝板(507)上固定安裝有第三導氣管(506),所述第三導氣管(506)與抽氣泵(7)相連通,所述抽氣泵(7)另一端固定連接有連接軟管(2),所述連接軟管(2)上固定連接有氣流變化機構;
2.根據權利要求1所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述氣流變化機構包括第一連接硬管(601),所述第一連接硬管(601)與連接軟管(2)固定連接,所述第一連接硬管(601)上固定連接有第二連接硬管(608),所述第二連接硬管(608)表面固定連接有多個轉動架(610),所述轉動架(610)內部轉動連接有第四轉軸,所述第四轉軸上固定連接有第二齒輪(606),所述第二齒輪(606)上嚙合有齒板(605),所述齒板(605)上固定連接有滑動罩(602),所述滑動罩(602)與第一連接硬管(601)滑動連接,所述滑動罩(602)通過第三彈簧(603)與第二連接硬管(608)相連接,所述滑動罩(602)上固定連接有驅動桿(604),所述第四轉軸上固定連接有轉動桿(609),多個所述轉動桿(609)之間固定安裝有折疊軟管(607),所述折疊軟管(607)與第二連接硬管(608)。
3.根據權利要求1所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述固定框(504)內壁開設有滑槽(525),所述滑槽(525)內部固定連接有滑桿(519),所述滑桿(519)上滑動連接有滑動框(517),所述滑動框(517)與固定框(504)滑動連接,所述滑動框(517)兩側皆固定連接有第一彈簧(518),兩個所述第一彈簧(518)相背離的一端分別與滑動框(517)兩側相連接,所述過濾網(524)位于滑動框(517)內部并與滑動框(517)固定連接。
4.根據權利要求3所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述自轉滑動機構包括滑動管(523),所述滑動管(523)與固定框(504)固定連接,所述滑動管(523)上滑動連接有第三轉軸(522),所述第三轉軸(522)上轉動安裝有多個轉動盤(521),相連兩個轉動盤(521)之間固定連接有驅動板(520),所述第三轉軸(522)底端固定連接有第一磁塊(530),所述第一磁塊(530)下方設置有第二磁塊(531),所述第二磁塊(531)滑動框(517)固定連接。
5.根據權利要求1所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述安裝板(507)上轉動安裝有抬升擺動機構,所述抬升擺動機構上固定連接有聚氣盒(505),所述聚氣盒(505)上固定傾斜安裝有多個噴管(526)。
6.根據權利要求5所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述弧形管(502)上固定連接有兩個轉動座(511),兩個所述轉動座(511)之間固定安裝有第二轉軸(515),所述第二轉軸(515)上轉動安裝有轉動板(510),所述第二轉軸(515)上套設有扭力彈簧(516),所述扭力彈簧(516)兩端分別與轉動板(510)、弧形管(502)相連接。
7.根據權利要求6所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述抬升擺動機構包括轉動管(527),所述轉動管(527)與安裝板(507)轉動連接,所述轉動管(527)上固定連接有第一齒輪(514),所述第一齒輪(514)上嚙合有弧形齒條(508),所述弧形齒條(508)貫穿固定框(504)并與轉動板(510)滑動連接,所述弧形齒條(508)與轉動板(510)固定連接,所述轉動管(527)內部滑動連接有滑動柱(528),所述滑動柱(528)一端與聚氣盒(505)固定連接,所述滑動柱(528)另一端固定連接有固定板(512)。
8.根據權利要求7所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述固定板(512)底部固定連接有擠壓柱(513),所述滑動柱(528)上套設有第二彈簧(529),所述第二彈簧(529)一端與安裝板(507)固定連接,所述第二彈簧(529)另一端固定連接有限位環(509)。
9.根據權利要求1所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述安裝板(507)底部固定連接有第一導氣管(404),所述第一導氣管(404)上固定連接有驅動盒(402),所述驅動盒(402)上固定連接有第二導氣管(406),所述第二導氣管(406)與第一連接罩(401)固定連接,所述驅動盒(402)上轉動安裝有第一轉軸(407),所述驅動盒(402)內部設置有葉輪(405),所述葉輪(405)與第一轉軸(407)固定連接,所述第一轉軸(407)頂端固定連接有傾斜柱(403)。
10.根據權利要求1所述的建筑施工用建筑內的智能吸塵裝置,其特征在于:所述第一連接罩(401)、第二連接罩(501)之間通過固定卡箍(3)相連接,所述第一連接罩(401)底部固定安裝有移動底座(1)。
