本發明涉及鍋爐水處理，尤其涉及一種多效無磷的鍋爐水調節劑及其制備方法。

背景技術：

1、鍋爐的使用伴隨著經濟建設的迅速發展而越來越多，作為特種設備鍋爐是提供熱水、蒸汽和其他熱能的高能設備，因此鍋爐用水的調節處理十分重要。現有鍋爐用水的調節劑大多為磷酸鹽系配方，通常使用的是正磷酸鹽、焦磷酸鹽、三聚磷酸鈉、六偏磷酸鈉等，然而排污含磷高帶來的環保問題加劇了排污處理負擔使含磷的鍋爐水調節劑難以繼續使用。盡管已有生物基類的鍋爐調節劑，但其作用時間較短，需要較頻繁的添加，工業化使用中較為不便且排放的有機物含量較高容易使水體富營養化，不利于推廣。

2、因此，需要開發一種無磷酸鹽且能夠長期阻垢的多效鍋爐調節劑。

技術實現思路

1、為了解決上述問題，本發明目的是提供一種多效無磷的鍋爐水調節劑及其制備方法。

2、一方面，本發明提供了一種多效無磷的鍋爐水調節劑的制備方法，所述多效無磷的鍋爐水調節劑的制備方法如下：

3、步驟一：準備載體：取uio-66-nh2，在真空干燥機中真空度130pa溫度120℃活化6h得所述載體；

4、步驟二：結合負載：將pesa溶于純水，配成14%質量濃度的pesa溶液，將所述載體浸漬于10倍所述載體質量的所述pesa溶液中，300w40khz超聲處理30?min后78℃攪拌15h再在真空干燥機中真空度130pa溫度90℃干燥去水得mofs復合物；

5、步驟三：準備涂料：將質量分數為20~27%的貽貝粘蛋白、質量分數為7~11%的80μm粒徑的海綿鐵、質量分數為0.2~0.6%的抗氧劑irganox1010、質量分數為0.3~0.8%的分散劑pluronic?f-127和補足余量的純水混合均勻得所述涂料；

6、步驟四：混合涂覆：將所述mofs復合物與質量為所述mofs復合物1.8倍的所述涂料混合均勻，在真空干燥機中真空度100pa溫度110℃干燥去水得所述多效無磷的鍋爐水調節劑。

7、進一步地，所述貽貝粘蛋白的質量分數為23%。

8、進一步地，所述海綿鐵的質量分數為9%。

9、進一步地，所述抗氧劑irganox1010的質量分數為0.4%。

10、進一步地，所述分散劑pluronic?f-127的質量分數為0.5%。

11、另一方面，本申請提供了一種如上述的多效無磷的鍋爐水調節劑的制備方法所制備的多效無磷的鍋爐水調節劑。

12、通過本發明能夠帶來如下有益效果：

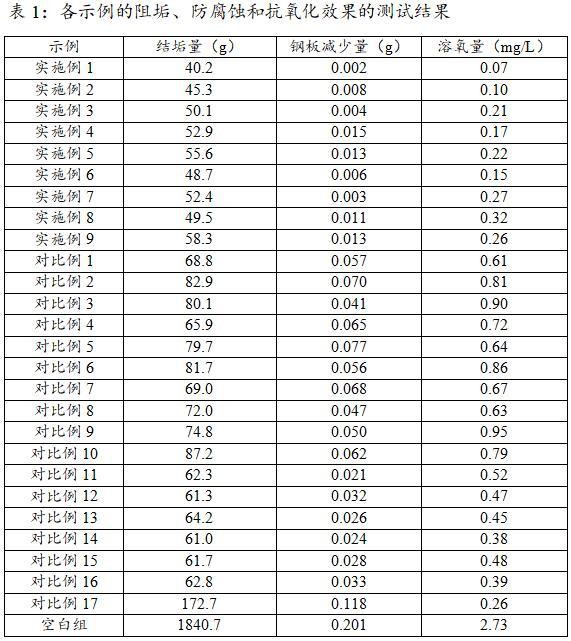

13、本發明的多效無磷的鍋爐水調節劑及其制備方法，兼顧阻垢、緩蝕和抗氧化功效，零磷酸鹽添加且能夠長期有效，不需要較頻繁的添加；

14、其可能的原理如下：本發明使用鋯基mofs的uio-66-nh2作為多孔載體活化后負載聚環氧琥珀酸pesa來阻垢和緩蝕，同時也作為內層載體緩釋，使用海綿鐵來反應氧氣，使用貽貝粘蛋白涂覆mofs復合物-海綿鐵體系形成外層緩釋，配合抗氧劑irganox1010和分散劑pluronic?f-127穩定體系，延長貽貝粘蛋白失效時間；隨著鍋爐運行貽貝粘蛋白逐漸剝落失效，海綿鐵逐漸與氧氣反應，uio-66-nh2也逐漸釋放pesa來阻垢和緩蝕，最終達成長效阻垢、緩蝕和抗氧化功效。

15、上述各條件共同作用缺一不可，在本發明中參數的得到具有偶然性，最終達到綠色低磷阻垢的效果。

技術特征：

1.一種多效無磷的鍋爐水調節劑的制備方法，其特征在于，所述多效無磷的鍋爐水調節劑的制備方法如下：

2.根據權利要求1所述的多效無磷的鍋爐水調節劑的制備方法，其特征在于，所述貽貝粘蛋白的質量分數為23%。

3.根據權利要求1所述的多效無磷的鍋爐水調節劑的制備方法，其特征在于，所述海綿鐵的質量分數為9%。

4.根據權利要求1所述的多效無磷的鍋爐水調節劑的制備方法，其特征在于，所述抗氧劑irganox1010的質量分數為0.4%。

5.根據權利要求1所述的多效無磷的鍋爐水調節劑的制備方法，其特征在于，所述分散劑pluronic?f-127的質量分數為0.5%。

6.一種如權利要求1~5任一項所述的多效無磷的鍋爐水調節劑的制備方法所制備的多效無磷的鍋爐水調節劑。

技術總結
本發明涉及鍋爐水處理技術領域，具體提供了一種多效無磷的鍋爐水調節劑及其制備方法，多效無磷的鍋爐水調節劑制備步驟包括：準備載體、結合負載、準備涂料和混合涂覆。本發明的多效無磷的鍋爐水調節劑及其制備方法，兼顧阻垢、緩蝕和抗氧化功效，零磷酸鹽添加且能夠長期有效，不需要較頻繁的添加。

技術研發人員：董浩,王正輝,賈士旺,李強
受保護的技術使用者：伊文思（山東）水處理有限公司
技術研發日：
技術公布日：2025/4/24
