本發明涉及含油廢水處理，具體涉及一種含油廢水處理系統。

背景技術：

1、我國相關政策指出要加快推進不達標船舶拆解改造，對未配備污水處理設施、未保持正常使用的船舶以及達不到儲存要求的船舶要建設污水船上儲存設施。

2、現有的貨輪處理壓載水、洗艙水、艙底水等含油廢水，通常是在貨輪上對含油廢水進行回收，然后相關的船舶廢水處理公司將收集到的含油廢水運回處理廠；含油廢水中的油類物質通常具有較高的穩定性，不易被降解或分解，含油廢水通過常用的污水處理工藝處理后，廢水中仍然可能存在部分油水，尤其是10μm以下的油滴難以進行去除，含油廢水排放后會對生態環境和人類健康造成危害。

技術實現思路

1、本發明的目的在于克服上述技術不足，提供一種含油廢水處理系統，解決現有技術中含油廢水進行處理時，油污難以去除的問題。

2、為達到上述技術目的，本發明采取了以下技術方案：

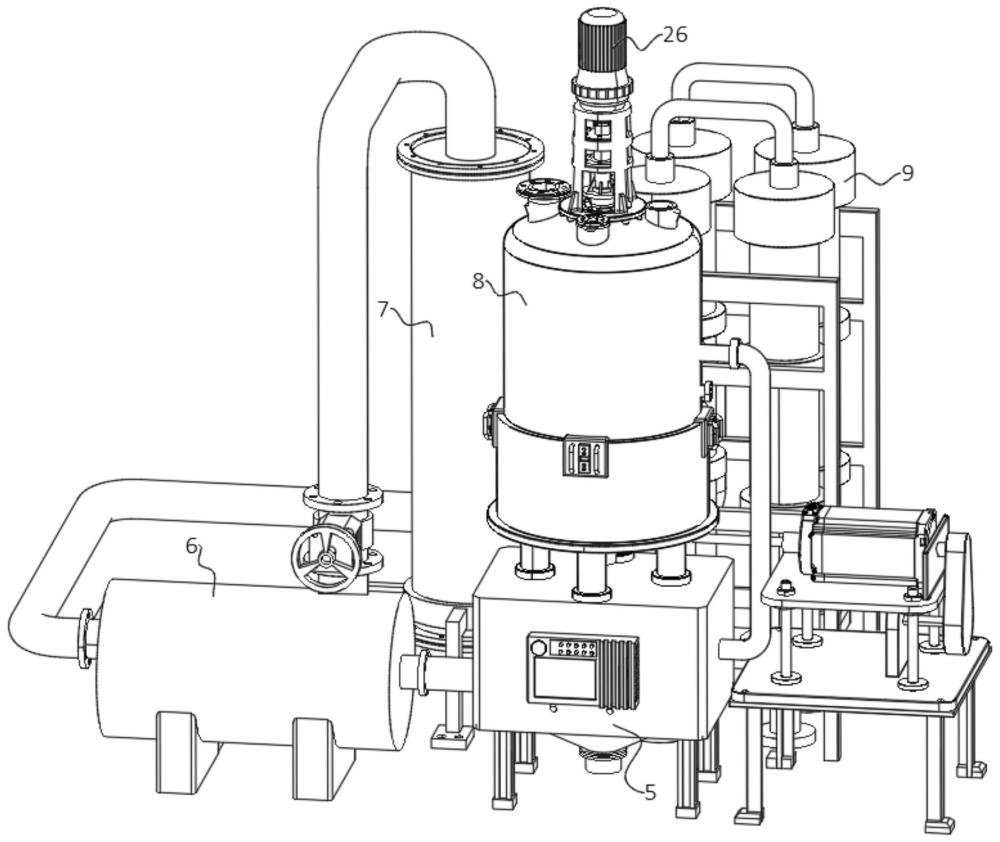

3、本發明提供一種含油廢水處理系統，包括：

4、筒體；

5、調節單元，所述調節單元具有一升降端，且升降端穿設于所述筒體內、并能夠相對所述筒體進行移動；以及，

6、除油單元，所述除油單元包括油水分離件和排油件，至少一所述油水分離件與所述升降端連接，所述油水分離件能夠吸附廢水中的油污，所述吸油件與所述筒體連接，所述升降端能夠驅動所述油水分離件向上運動、以使所述油水分離件與所述排油件相接觸，供于所述排油件吸取所述油水分離件上的油污。

7、在一些實施例中，所述油水分離件包括吸油板，所述吸油板的一側與所述升降端固接，且所述吸油板的表面設有吸油層。

8、在一些實施例中，所述吸油板整體呈扇形，所述吸油板上同心設置有多個凸起部，相鄰兩所述凸起部之間形成有凹陷部，所述吸油板對應圓心角的一側與所述升降端固接。

9、在一些實施例中，所述排油件包括安裝座、吸油嘴和抽油泵，所述安裝座活動設于筒體內，所述吸油嘴間隔固設于安裝座上，多個所述吸油嘴均與抽油泵連通，且各個所述吸油嘴能夠分別延伸至各個凹陷部內。

10、在一些實施例中，所述升降端包括旋轉軸和攪拌部，所述旋轉軸的一端穿設于所述筒體內，且所述旋轉軸的一端與攪拌部連接，至少一所述吸油板與所述旋轉軸固接。

11、在一些實施例中，所述調節單元還包括所述第一驅動部、渦輪以及蝸桿，所述第一驅動部與筒體連接，所述渦輪與第一驅動部的輸出軸連接，所述蝸桿設于所述旋轉軸上，且所述蝸桿與渦輪相嚙合，通過所述第一驅動部驅動渦輪轉動以驅使所述旋轉軸相對筒體移動。

12、在一些實施例中，所述調節單元還包括第二驅動部和轉動軸，所述第二驅動部的輸出軸與轉動軸的一端連接，所述轉動軸的側壁沿軸線方向設有限位塊，所述旋轉軸的上端沿軸線開設有通孔，且所述通孔的內部開設有至少一限位槽，當所述轉動軸另一端穿設于通孔內時，所述限位塊能夠卡設于限位槽內。

13、在一些實施例中，還包括蝶式離心分離機，所述蝶式離心分離機的出液口與所述筒體的進液口相連通。

14、在一些實施例中，還包括蒸餾單元，所述蒸餾單元包括蒸餾箱、加熱部以及換熱管，所述蒸餾箱內設有蒸發腔和冷凝腔，所述蒸發腔與筒體的出液口連通，所述換熱管穿設于冷凝腔內且一端與蒸發腔的頂部連通，另一端延伸至所述蒸餾箱的外部，所述加熱部設于所述蒸發腔內。

15、在一些實施例中，還包括反應罐和臭氧發生器，所述反應罐的進液口與所述換熱管的另一端相連通，所述反應罐與所述臭氧發生器相連通。與現有技術相比，本發明提供的一種含油廢水處理系統，通過升降端穿設于筒體內、并能夠相對筒體進行移動；至少一油水分離件與所述升降端連接，油水分離件能夠吸附廢水中的油污，吸油件與筒體連接，升降端能夠驅動油水分離件向上運動、以使油水分離件與所述排油件相接觸，吸油件便可有效地吸取油水分離件上的油污，不斷地循環此過程，進行油水兩相分離的連續性工作，對廢水中油滴進行去除，能夠降低廢水藥液的使用，能夠使廢水排放達到國家標準。

技術特征：

1.一種含油廢水處理系統，其特征在于，包括：

2.根據權利要求1所述的含油廢水處理系統，其特征在于，所述油水分離件包括吸油板，所述吸油板的一側與所述升降端固接，且所述吸油板的表面設有吸油層。

3.根據權利要求2所述的含油廢水處理系統，其特征在于，所述吸油板整體呈扇形，所述吸油板上同心設置有多個凸起部，相鄰兩所述凸起部之間形成有凹陷部，所述吸油板對應圓心角的一側與所述升降端固接。

4.根據權利要求3所述的含油廢水處理系統，其特征在于，所述排油件包括安裝座、吸油嘴和抽油泵，所述安裝座活動設于筒體內，所述吸油嘴間隔固設于安裝座上，多個所述吸油嘴均與抽油泵連通，且各個所述吸油嘴能夠分別延伸至各個凹陷部內。

5.根據權利要求1-4任一項所述的含油廢水處理系統，其特征在于，所述升降端包括旋轉軸和攪拌部，所述旋轉軸的一端穿設于所述筒體內，且所述旋轉軸的一端與攪拌部連接，至少一所述吸油板與所述旋轉軸固接。

6.根據權利要求5所述的含油廢水處理系統，其特征在于，所述調節單元還包括所述第一驅動部、渦輪以及蝸桿，所述第一驅動部與筒體連接，所述渦輪與第一驅動部的輸出軸連接，所述蝸桿設于所述旋轉軸上，且所述蝸桿與渦輪相嚙合，通過所述第一驅動部驅動渦輪轉動以驅使所述旋轉軸相對筒體移動。

7.根據權利要求6所述的含油廢水處理系統，其特征在于，所述調節單元還包括第二驅動部和轉動軸，所述第二驅動部的輸出軸與轉動軸的一端連接，所述轉動軸的側壁沿軸線方向設有限位塊，所述旋轉軸的上端沿軸線開設有通孔，且所述通孔的內部開設有至少一限位槽，當所述轉動軸另一端穿設于通孔內時，所述限位塊能夠卡設于限位槽內。

8.根據權利要求7所述的含油廢水處理系統，其特征在于，還包括蝶式離心分離機，所述蝶式離心分離機的出液口與所述筒體的進液口相連通。

9.根據權利要求8所述的含油廢水處理系統，其特征在于，還包括蒸餾單元，所述蒸餾單元包括蒸餾箱、加熱部以及換熱管，所述蒸餾箱內設有蒸發腔和冷凝腔，所述蒸發腔與筒體的出液口連通，所述換熱管穿設于冷凝腔內且一端與蒸發腔的頂部連通，另一端延伸至所述蒸餾箱的外部，所述加熱部設于所述蒸發腔內。

10.根據權利要求9所述的含油廢水處理系統，其特征在于，還包括反應罐和臭氧發生器，所述反應罐的進液口與所述換熱管的另一端相連通，所述反應罐與所述臭氧發生器相連通。

技術總結
本發明公開了一種含油廢水處理系統，包括筒體、調節單元以及除油單元，所述調節單元具有一升降端，且升降端穿設于所述筒體內、并能夠相對所述筒體進行移動；所述除油單元包括油水分離件和排油件，至少一所述油水分離件與所述升降端連接，所述油水分離件能夠吸附廢水中的油污，所述吸油件與所述筒體連接，所述升降端能夠驅動所述油水分離件向上運動、以使所述油水分離件與所述排油件相接觸，供于所述排油件吸取所述油水分離件上的油污。本發明解決現有技術中含油廢水進行處理時，油污難以去除的問題。

技術研發人員：陳作炳,郭文靜,張文杰,胡瑋
受保護的技術使用者：武漢理工大學
技術研發日：
技術公布日：2025/4/28
