本發明屬于玩具加工設備，具體涉及一種玩具加工用具有過濾功能的清洗裝置。

背景技術：

1、兒童玩具是經過加工制作并用于銷售的產品，兒童玩具的種類主要有：形象玩具、技術玩具、拼合和裝配玩具、建筑和結構玩具、體育活動玩具、音樂發聲玩具、勞動活動玩具、裝飾性玩具和自制玩具等。玩具在出廠前都需要筒清洗裝置進行一定的清潔，來保證玩具使用時的安全性。

2、現有的玩具加工用具有過濾功能的清洗裝置在對玩具進行清洗時，雖然能達到一定的清潔作用，但是在清洗過程中，玩具無法進行旋轉，繼而造成玩具的部分角落無法被清洗到，導致玩具無法被充分清潔。

技術實現思路

1、本發明提供了一種玩具加工用具有過濾功能的清洗裝置，其目的在于解決現有的玩具加工用具有過濾功能的清洗裝置在對玩具進行清洗時，雖然能達到一定的清潔作用，但是在清洗過程中，玩具無法進行旋轉，繼而造成玩具的部分角落無法被清洗到，導致玩具無法被充分清潔的問題。

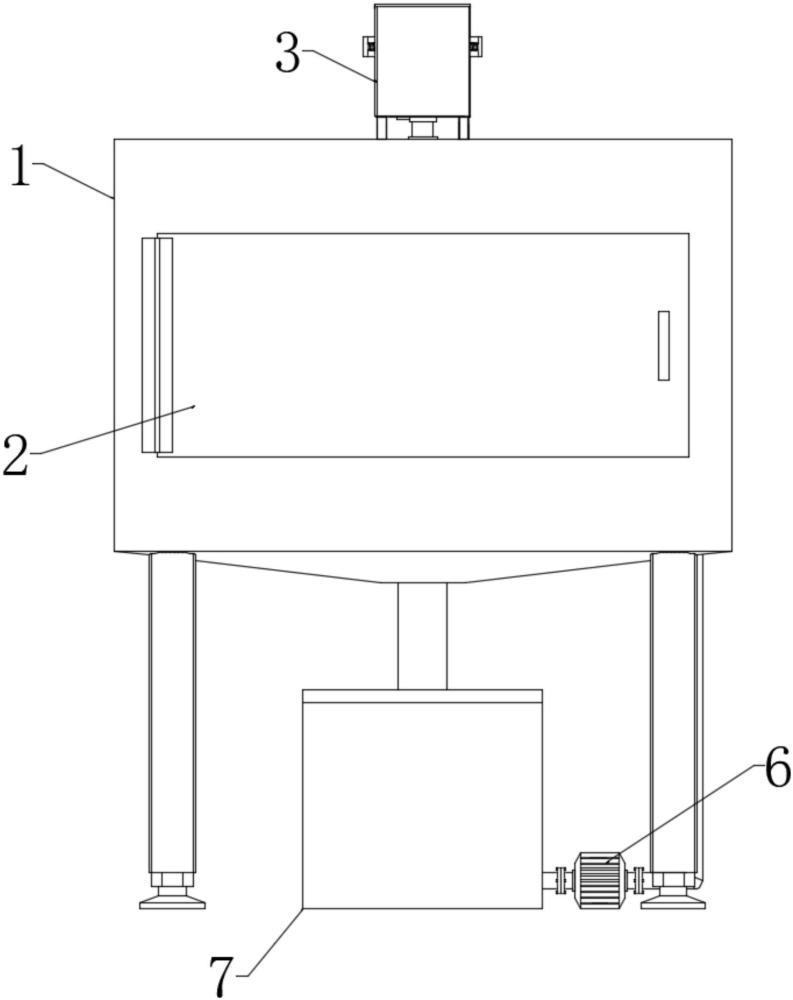

2、本發明實施例提供了一種玩具加工用具有過濾功能的清洗裝置，包含清洗桶，清洗桶的前后側都活動安設著活動門，清洗桶的上端安設著動力模塊，清洗桶中安設著聯動模塊，聯動模塊的下端安設著玩具緊固模塊，玩具緊固模塊的邊側安設著噴液模塊，清洗桶的下端安設著過濾箱。

3、進一步地，動力模塊包含固連在清洗桶上端的罩體，罩體里面的右壁面上固連著軌道，軌道中可移動安設著運動臺，運動臺的上壁面上固連著馬達，罩體的上端旋接著封蓋，馬達的外表面固連著裝配筒，裝配筒的右邊和運動臺固連，還包含：

4、一對緊固單元，緊固單元包含預留著裝配筒右邊的彎折口，罩體右邊的外表面上可移動安設著方形條，方形條的一頭伸到罩體中，方形條的另一頭固連著彎折條，方形條的外表面箍接著螺旋狀鈹銅絲一，螺旋狀鈹銅絲一的兩頭各自和罩體、彎折條固連，方形條處在罩體中的一頭固連著楔形片，楔形片的另一頭伸到彎折口中且和彎折口相貼，罩體的外壁面上固連著約束筒，彎折條穿過約束筒且和約束筒可移動相連；

5、罩體中固連著吸音片；

6、罩體中安設著平穩單元，平穩單元包括安設于罩體中的多個變動柱，變動柱包含外筒與內筒，外筒活動箍接在內筒的一頭，多個變動柱的上端固連著圈狀片，多個變動柱的外表面各自箍接著螺旋狀鈹銅絲二，多個螺旋狀鈹銅絲二的上端都和圈狀片固連，圈狀片的上壁面和馬達貼合。

7、進一步地，圈狀片上旋接著銜接條，銜接條的另一頭旋接著變動片，變動片的另一頭伸到罩體的外側且和罩體可移動相連，變動片伸出罩體的一頭旋接著變動條。

8、進一步地，罩體的外表面上固連著凹形條，凹形條上可移動箍接著變動臺，變動條的另一頭和變動臺旋接，變動臺的橫向兩邊都固連著裝配臺，一對裝配臺正對的一邊各自和一對彎折條相貼。

9、進一步地，罩體中安設著降溫單元，降溫單元包含固連于吸音片里表面上的方形罩，方形罩中旋接著旋動棒一，旋動棒一的下端呈棱錐形，旋動棒一穿過方形罩且和方形罩旋接，旋動棒一的下端伸到罩體的外側，旋動棒一上固連著多個旋動片。

10、進一步地，罩體的下端預留著多個透氣口，多個透氣口都穿過方形罩，旋動棒一上固連著刮片，刮片的一邊和罩體貼合。

11、進一步地，旋動棒一的上端預留著方形口，馬達的旋轉部安設著旋動棒二，旋動棒二的下端伸到方形口中且插在方形口中。

12、進一步地，封蓋的上端安設著封閉單元，封閉單元包含固連于封蓋上的封閉管，封閉管穿過封蓋，封閉管的下端預留著多個貫通口，封閉管的里面的下端固連著螺旋狀鈹銅絲三，螺旋狀鈹銅絲三的上端固連著運動片，運動片和封閉管可移動相連，封閉管上端的周邊預留著多個泄氣口。

13、進一步地，聯動模塊包含與旋動棒一固連的主動齒輪與旋接著清洗桶內部上壁面上并環向排布的多個從動齒輪，從動齒輪與主動齒輪彼此嚙合；

14、玩具緊固模塊包含固連在從動齒輪下端的方形桿與旋接在清洗桶內部下壁面上的旋動柱，方形桿的下端滑動安設著方形筒，方形桿的側壁上預留著多個插孔，方形筒的側壁上固連著凹形架，凹形架上滑動安設著拉桿，拉桿的一頭穿過方形筒插接在方形桿上相應的插孔中，拉桿的表面箍接著螺旋狀鈹銅絲四，螺旋狀鈹銅絲四的兩頭各自和凹形架的內壁與拉桿的外表面固連，方形筒的下端與旋動柱的上端固連著半球塊一，半球塊一的緊固面上旋接著多個半球塊二，半球塊二的緊固面上固連著多個v型橡膠塊。

15、進一步地，噴液模塊包含固連在清洗桶內壁下壁面上的環形管，環形管的上端接通著多個豎直鋼管，豎直鋼管與旋動柱對應而設，豎直鋼管的一側接通著多個噴嘴，噴嘴的噴口朝向緊固的玩具而設，環形管的一邊接通著接通管，接通管的下端伸出清洗桶并接通著水泵，水泵的另一頭經由水管與過濾箱的內部接通；

16、過濾箱內部的上端由下至上依次放置有活性炭過濾板、石英砂、過濾棉與過濾網，過濾箱的上端卡合著蓋板，蓋板與清洗桶間安設著軟管，軟管的兩頭各自和清洗桶與過濾箱接通。

17、本發明的有益效果為：

18、本發明經由玩具緊固模塊能對玩具執行緊固，動力模塊牽引聯動模塊動作，聯動模塊牽引玩具緊固模塊動作，繼而讓緊固的玩具執行旋轉，噴液模塊對旋轉的玩具執行沖洗，確保對玩具的各個角落都能被清洗，保證了玩具的充分清洗，同時也能通過玩具的旋轉將玩具上清洗遺留的液體甩掉，便于后續工序的進行，以及經由過濾箱能對清洗落下的水執行過濾，以便清洗之后的水能反復利用，節省資源。

19、本發明的其它特征和優點將在隨后的說明書中闡述，并且，部分地從說明書中變得顯而易見，或者通過實施本發明而了解。本發明的目的和其他優點可通過在說明書以及附圖中所特別指出的結構來實現和獲得。

技術特征：

1.一種玩具加工用具有過濾功能的清洗裝置，包含清洗桶，其特征在于，清洗桶的前后側都活動安設著活動門，清洗桶的上端安設著動力模塊，清洗桶中安設著聯動模塊，聯動模塊的下端安設著玩具緊固模塊，玩具緊固模塊的邊側安設著噴液模塊，清洗桶的下端安設著過濾箱。

2.根據權利要求1所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：動力模塊包含固連在清洗桶上端的罩體，罩體里面的右壁面上固連著軌道，軌道中可移動安設著運動臺，運動臺的上壁面上固連著馬達，罩體的上端旋接著封蓋，馬達的外表面固連著裝配筒，裝配筒的右邊和運動臺固連，還包含：

3.根據權利要求2所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：圈狀片上旋接著銜接條，銜接條的另一頭旋接著變動片，變動片的另一頭伸到罩體的外側且和罩體可移動相連，變動片伸出罩體的一頭旋接著變動條。

4.根據權利要求3所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：罩體的外表面上固連著凹形條，凹形條上可移動箍接著變動臺，變動條的另一頭和變動臺旋接，變動臺的橫向兩邊都固連著裝配臺，一對裝配臺正對的一邊各自和一對彎折條相貼。

5.根據權利要求2所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：罩體中安設著降溫單元，降溫單元包含固連于吸音片里表面上的方形罩，方形罩中旋接著旋動棒一，旋動棒一的下端呈棱錐形，旋動棒一穿過方形罩且和方形罩旋接，旋動棒一的下端伸到罩體的外側，旋動棒一上固連著多個旋動片。

6.根據權利要求5所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：罩體的下端預留著多個透氣口，多個透氣口都穿過方形罩，旋動棒一上固連著刮片，刮片的一邊和罩體貼合。

7.根據權利要求6所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：旋動棒一的上端預留著方形口，馬達的旋轉部安設著旋動棒二，旋動棒二的下端伸到方形口中且插在方形口中。

8.根據權利要求2所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：封蓋的上端安設著封閉單元，封閉單元包含固連于封蓋上的封閉管，封閉管穿過封蓋，封閉管的下端預留著多個貫通口，封閉管的里面的下端固連著螺旋狀鈹銅絲三，螺旋狀鈹銅絲三的上端固連著運動片，運動片和封閉管可移動相連，封閉管上端的周邊預留著多個泄氣口。

9.根據權利要求5所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：聯動模塊包含與旋動棒一固連的主動齒輪與旋接著清洗桶內部上壁面上并環向排布的多個從動齒輪，從動齒輪與主動齒輪彼此嚙合；

10.根據權利要求1所述的一種玩具加工用具有過濾功能的清洗裝置，其特征在于：噴液模塊包含固連在清洗桶內壁下壁面上的環形管，環形管的上端接通著多個豎直鋼管，豎直鋼管與旋動柱對應而設，豎直鋼管的一側接通著多個噴嘴，噴嘴的噴口朝向緊固的玩具而設，環形管的一邊接通著接通管，接通管的下端伸出清洗桶并接通著水泵，水泵的另一頭經由水管與過濾箱的內部接通；

技術總結
本發明提供一種玩具加工用具有過濾功能的清洗裝置，屬于玩具加工設備技術領域，包含清洗桶，清洗桶的前后側都活動安設著活動門，清洗桶的上端安設著動力模塊，清洗桶中安設著聯動模塊，聯動模塊的下端安設著玩具緊固模塊，玩具緊固模塊的邊側安設著噴液模塊，清洗桶的下端安設著過濾箱。本發明解決了現有的玩具加工用具有過濾功能的清洗裝置在對玩具進行清洗時，雖然能達到一定的清潔作用，但是在清洗過程中，玩具無法進行旋轉，繼而造成玩具的部分角落無法被清洗到，導致玩具無法被充分清潔的問題。

技術研發人員：王林,王昊,王禮鳳
受保護的技術使用者：南京羽梵玩具有限公司
技術研發日：
技術公布日：2025/4/28
