本實用新型涉及噴涂器械技術領域，具體為一種板材自動噴涂裝置。

背景技術：

噴涂是利用噴槍等噴射工具把涂料霧化后，噴射在被涂工件上的涂裝方式。傳統的噴涂方法一般都是通過技術工人手執噴槍，根據日常的工作經驗來完成對工件表面的噴涂處理，這種采用人工手動作業對工件進行噴涂的方式，不僅使工人的勞動強度過大，而且生產效率很低，并且人工噴涂過程中存在人的主觀因素，因此，手動噴涂對工件的噴涂精確度欠佳，而且又容易導致噴涂不均勻，噴涂質量并不理想，且隨著人工成本的增加，導致人工噴涂成本較高，同時，噴涂工作現場環境污染較為嚴重，容易對人身體健康造成傷害。

因此，我們需要以機械自動化替代人工加工，從而節約勞動力，降低生產成本，并提高加工效率，以及加工質量，同時，避免噴涂工作對人身體健康的傷害。

技術實現要素：

本實用新型的目的在于提供一種板材自動噴涂裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種板材自動噴涂裝置，包括固定架，所述固定架的內部固定連接有Y軸軌道，所述Y軸軌道的上端固定安裝有Y軸向電機，所述Y軸向電機的下側固定連接有Y軸絲杠，所述Y軸軌道和Y軸絲杠的中部通過滑塊活動連接有X軸軌道，所述X軸軌道的右側固定安裝有X軸向電機，所述X軸向電機的左端固定連接有X軸絲杠，所述X軸軌道和X軸絲杠的中部活動安裝有噴涂裝置，所述噴涂裝置的上側固定連接有管道總成，所述噴涂裝置的前部固定安裝有噴頭。

優選的，所述固定架的兩側均固定安裝有安裝接頭，所述安裝接頭至少設置有組。

優選的，所述滑塊的前部與X軸軌道固定連接。

優選的，所述噴頭至少設置有2組。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，方便實用，采用機械自動化作業，質量易于控制，保證了防腐層質量的穩定性和可靠性，提高了生產效率，避免了手工防腐作業方式中涂層質量難以保證、勞動強度大等種種弊端。

附圖說明

圖1為本實用新型主體結構示意圖；

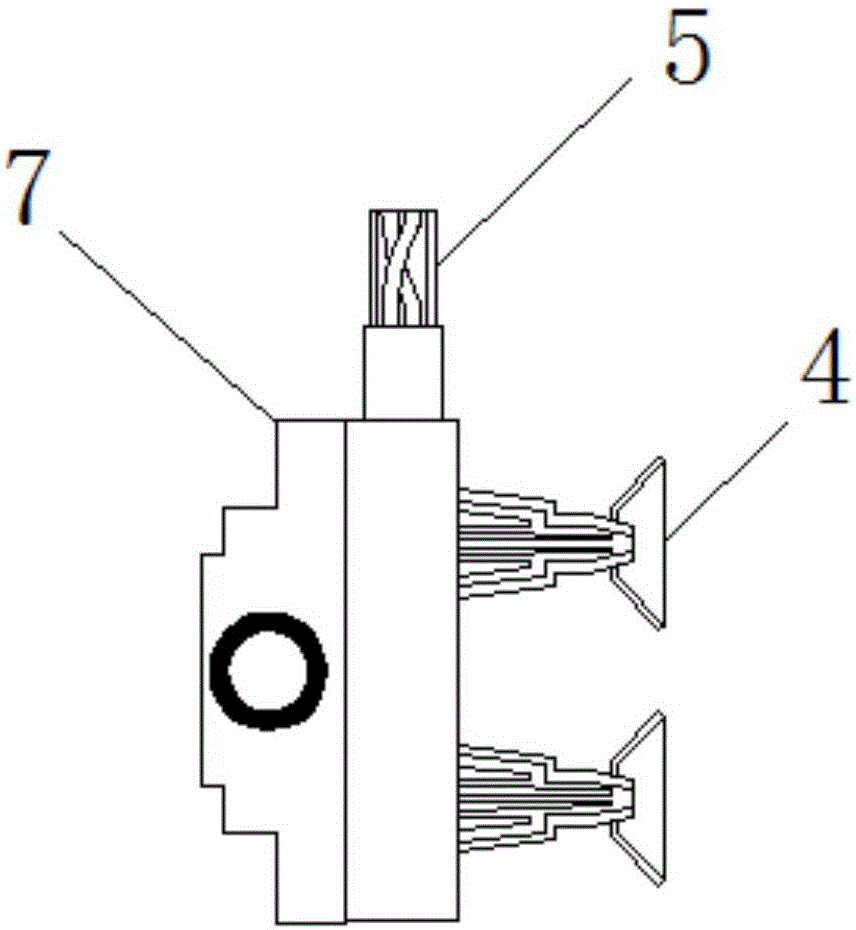

圖2為本實用新型噴涂裝置左視結構示意圖；

圖3為本實用新型滑塊主視結構示意圖。

圖中：1固定架、2安裝接頭、3噴涂裝置、4噴頭、5管道總成、6Y軸向電機、7滑塊、8X軸軌道、9X軸絲杠、10X軸向電機、11Y軸軌道、12Y軸絲杠。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供一種技術方案：一種板材自動噴涂裝置，包括固定架1，所述固定架1的內部固定連接有Y軸軌道11，所述Y軸軌道11的上端固定安裝有Y軸向電機6，所述Y軸向電機6的下側固定連接有Y軸絲杠12，所述Y軸軌道11和Y軸絲杠12的中部通過滑塊7活動連接有X 軸軌道8，所述滑塊7的前部與X軸軌道8固定連接，所述X軸軌道8的右側固定安裝有X軸向電機10，所述X軸向電機10的左端固定連接有X軸絲杠9，所述X軸軌道8和X軸絲杠9的中部活動安裝有噴涂裝置3，所述噴涂裝置3的上側固定連接有管道總成5，所述噴涂裝置3的前部固定安裝有噴頭4，所述噴頭4至少設置有2組，所述固定架1的兩側均固定安裝有安裝接頭2，所述安裝接頭2至少設置有4組。本實用新型結構簡單，方便實用，采用機械自動化作業，質量易于控制，保證了防腐層質量的穩定性和可靠性，節約勞動力，降低生產成本，并提高加工效率，以及加工質量，同時，避免噴涂工作對人身體健康的傷害。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。
