本實用新型屬于材料技術領域，涉及一種新型材料的制備，具體為一種礦物微粉球磨機。

背景技術：

球磨機是物料被破碎之后，再進行粉碎的關鍵設備，廣泛應用于水泥、硅酸鹽制品、新型建筑材料及耐火材料等生產行業。

球磨機一般設置為3個倉室，即粗磨倉、細磨倉和精磨倉，但是實際運行中發現采用3個倉室，最后得到的微粉常常不能滿足相關要求。

技術實現要素：

本實用新型的目的是針對以上問題，提供一種礦物微粉球磨機，以達到攜帶和使用便捷的目的。

為解決上述技術問題，本實用新型所采用的技術方案是：一種礦物微粉球磨機，包括球磨倉，其一端連接進料裝置，另一端連接卸料裝置；球磨倉內通過3塊隔倉板依次分隔為粗磨倉、細磨倉、第一精磨倉和第二精磨倉，各倉室內的容積比為1.5：1：1.5：1.5；所述隔倉板為圓形板體，圓心處設有通孔，通孔及隔倉板邊緣均設有螺栓安裝孔，該隔倉板被分割為多個扇形區，扇形區上設有多個箅孔，其長度從通孔到隔倉板外邊緣逐漸增加；每個扇形區的邊緣為加固區，隔倉板通過支架安裝在球磨倉內。

所述隔倉板的扇形區一體成型；由于采用一體成型設置，將箅孔直接設置于隔倉板上，相比于設置隔倉板和多塊扇形箅板，其安裝更為快捷方便，而且便于清理。另外由于設置有支架對隔倉板進行安裝，在隔倉板上還設有加固區，通過支架進行加固，其穩定性得到保證。

所述球磨倉內安裝有襯板，襯板上交錯設有半球形的凸起和凹槽；通過安裝襯板對球磨倉進行保護，增加其耐磨性能，而凸起及凹槽的設計，能夠增強球體研磨效果。

所述箅孔平行設置，每塊扇形區的箅孔從通孔到隔倉板外邊緣形成一個等腰梯形。

所述隔倉板被均勻分割成12個扇形區。箅孔的寬度根據實際需要粉體的大小進行確定。

本實用新型由于采取上述設計，結構簡單，球磨效果好，通過調整球磨倉內部的分區，設置4個倉室，即增加一個精磨倉，且適當調整各倉室的容積比，大大提高材料磨粉的精細程度，使其效率最大化。

附圖說明

圖1 是本實用新型的結構示意圖。

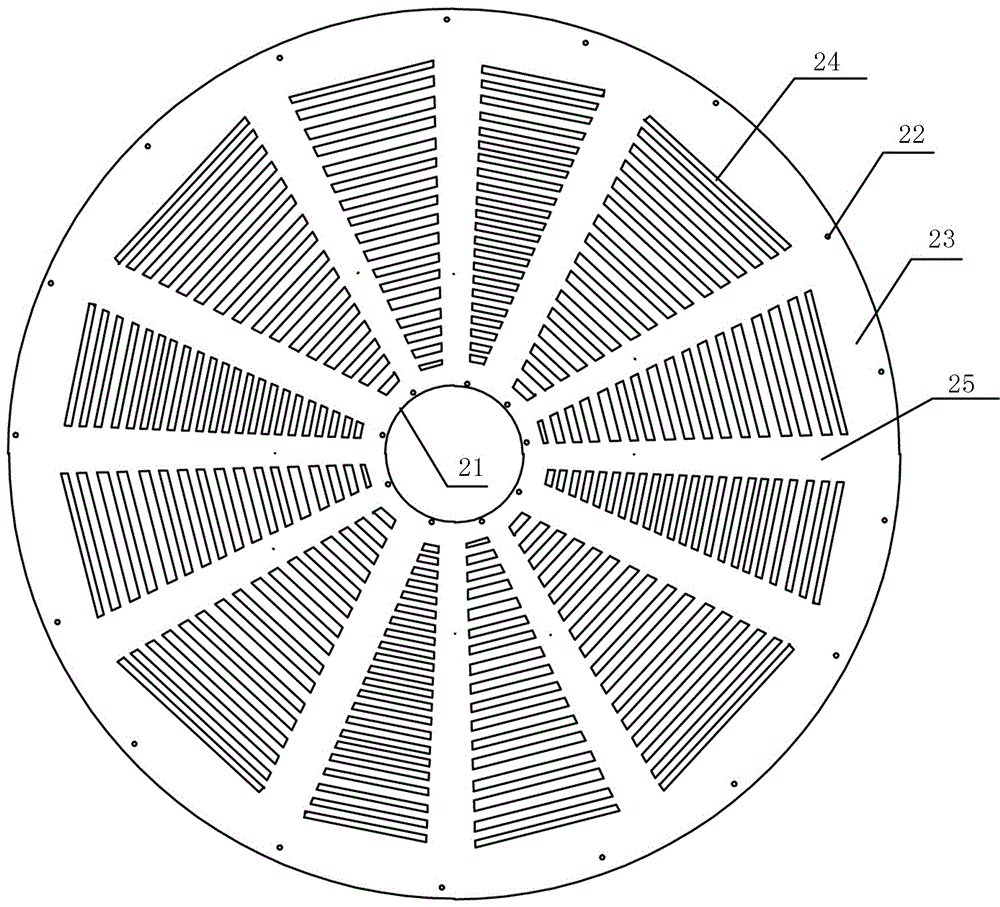

圖2 是隔倉板的結構示意圖。

具體實施方式

下面結合實施例來進一步說明本實用新型，但本實用新型要求保護的范圍并不局限于實施例表述的范圍。

如圖1-圖2所示，一種礦物微粉球磨機，包括球磨倉1，其一端連接進料裝置，另一端連接卸料裝置；球磨倉1內通過3塊隔倉板2依次分隔為粗磨倉3、細磨倉4、第一精磨倉5和第二精磨倉6，各倉室內的容積比為1.5：1：1.5：1.5；所述隔倉板2為圓形板體，圓心處設有通孔21，通孔及隔倉板邊緣均設有螺栓安裝孔22，該隔倉板被分割為多個扇形區23，扇形區23上設有多個箅孔24，其長度從通孔到隔倉板外邊緣逐漸增加；每個扇形區23的邊緣為加固區25，隔倉板2通過支架安裝在球磨倉1內。

所述隔倉板的扇形區一體成型。

所述球磨倉1內安裝有襯板，襯板上交錯設有半球形的凸起和凹槽。

所述箅孔24平行設置，每塊扇形區的箅孔從通孔到隔倉板外邊緣形成一個等腰梯形。

所述隔倉板2被均勻分割成12個扇形區。

球磨機工作時，物料由進料裝置進入球磨機粗磨倉，球磨機轉動產生離心力將倉內裝填的研磨體帶到一定高度后落下，對物料產生重?fù)艉脱心プ饔谩Ｎ锪显诖帜}經過粗磨后，經隔倉板的箅孔進入細磨倉，物料在此繼續受到粉碎，然后經過隔倉板篩分，顆粒物料進入第一精磨倉5進行精磨，最后進入第二精磨倉6進一步精磨，最終達到所需粒度，通過卸料裝置進行卸料。
