本發明涉及一種液體噴出裝置，尤其涉及一種能夠噴出含有納米氣泡的液體的液體噴出裝置。

背景技術：

1、從噴出口噴出液體的液體噴出裝置在多個領域中被使用。所噴出的液體被用于預定的目的，為了高效地實現該目的，有時賦予液體有用的功能或效力。作為其一例，能夠舉出在液體中混入納米氣泡等微小氣泡的情況(例如參照專利文獻1)。

2、專利文獻1所述的裝置具備將氣體注入液體的氣體注入部、對注入有氣體的液體加壓來生成加壓狀態的氣液混合液的加壓部以及一邊輸送氣液混合液一邊將其減壓至大氣壓的減壓部。而且，通過將氣液混合液輸送到減壓部，在液體中生成納米尺寸的氣泡。

3、根據以上那樣構成的專利文獻1所述的裝置，能夠噴出含有納米氣泡的液體。而且，例如通過將含有納米氣泡的液體施用于植物，能夠使植物良好地生長。具體而言，通過在農藥等藥液中產生納米氣泡，將含納米氣泡的藥液向植物進行噴霧，能夠良好地抑制植物的病蟲害(參照專利文獻2)。

4、現有技術文獻

5、專利文獻

6、專利文獻1：日本特開2011-152513號公報

7、專利文獻2：日本特開2015-097509號公報

技術實現思路

1、發明要解決的問題

2、對于噴出含有納米氣泡的液體的裝置，考慮到裝置的設置容易性和維護等，期望是比較簡單的結構。另一方面，在現有的裝置中，如專利文獻1所述的裝置那樣，需要將氣體加壓而混入液體中的機構，與設置該機構相應地，將裝置的設置空間確保得更大，而且構成裝置的設備的數量增加。

3、另外，在將現有的液體噴出裝置改進為能夠噴出含有納米氣泡的液體的裝置的情況下，優選能夠利用更簡單的結構進行改進。

4、本發明是鑒于上述的情況而完成的，其目的在于解決以下所示的課題。具體而言，本發明的目的在于，提供一種能夠利用更簡單的結構來噴出含有納米氣泡的液體的液體噴出裝置。

5、另外，本發明的其他目的在于，利用更簡單的結構將現有的液體噴出裝置改進為能夠噴出含有納米氣泡的液體的裝置。

6、用于解決問題的方案

7、為了實現上述的目的，本發明的液體噴出裝置的特征在于，該液體噴出裝置具備：一個以上的噴出口，該一個以上的噴出口噴出液體；吐出裝置，其吐出液體；第1流路，從吐出裝置吐出的液體在該第1流路中朝向一個以上的噴出口流動；以及微氣泡發生器，其配置于第1流路的中途位置，在微氣泡發生器所具備的管狀部內設有小徑部，該小徑部的內徑小于小徑部的上游側的部分的內徑，微氣泡發生器通過在管狀部內流動的液體從小徑部的上游側經過小徑部時產生的空化從而在液體中產生微氣泡，小徑部的截面積為一個以上的噴出口的開口面積的總計值以上。

8、根據如上述那樣構成的液體噴出裝置，由微氣泡發生器產生的含有微氣泡的液體經過噴出口，由此微氣泡變化為納米氣泡。其結果，能夠利用比較簡單的結構將含納米氣泡的液體從噴出口噴出。另外，通過將上述的微氣泡發生器安裝于現有的液體噴出裝置，能夠通過簡單的改進，將現有的液體噴出裝置改進為能夠噴出含納米氣泡的液體的裝置。

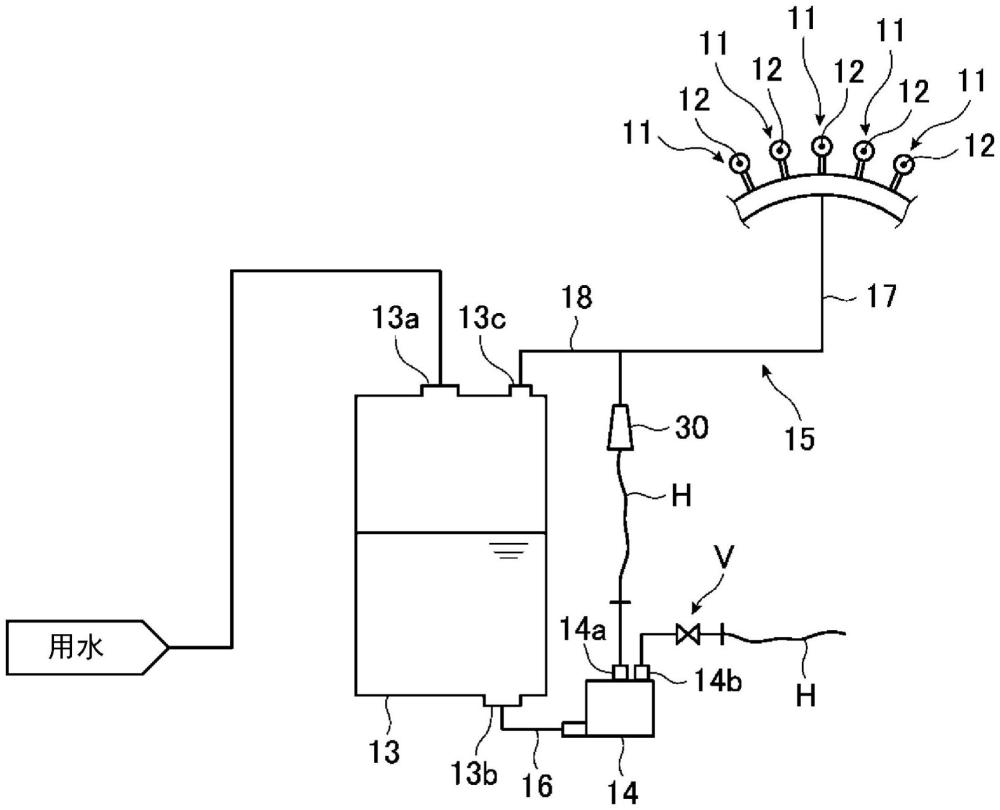

9、另外，本發明的液體噴出裝置也可以具有貯存液體的貯存器。在該情況下，吐出裝置也可以將貯存器內的液體吸入并吐出。另外，較佳的是，本發明的液體噴出裝置具有在第1流路中的、微氣泡發生器的下游側的位置與第1流路相連接的第2流路，第2流路的下游側的端部與貯存器相連接。

10、根據上述的結構，含微氣泡的液體經由貯存器、吐出裝置以及微氣泡發生器進行循環。其結果是，能夠充分增加在第1流路中流動的液體中所含的微氣泡的數量。另外，在將肥料或藥劑等固體物質溶解于液體的情況下，通過使液體循環，固體物質容易在液體中溶解，能夠使固體物質在液體中良好地分散。

11、另外，小徑部也可以具有第1小徑部和位于比第1小徑部靠下游側的位置的第2小徑部。另外，也可以是，在管狀部的內部，在第1小徑部與第2小徑部之間設有擴徑部、同徑部以及紊流產生部。擴徑部也可以位于第1小徑部的下游側，內徑朝向下游側去而擴大。同徑部也可以在擴徑部的下游側與擴徑部相鄰，以內徑成為與擴徑部的下游側的端處的內徑相同的長度的狀態朝向下游側延伸。紊流產生部也可以配置于同徑部與第2小徑部之間，與同徑部以及第2小徑部分別相鄰，且以內徑成為與同徑部相同的長度的狀態朝向下游側延伸。

12、根據上述的結構，能夠在微氣泡發生器內高效地產生微氣泡，且能夠使產生的微氣泡微小化。

13、另外，也可以是，在管狀部的軸線方向上，在紊流產生部的內壁面與第2小徑部的內壁面之間設有與軸線方向交叉的臺階面。

14、根據上述的結構，通過在紊流產生部內的液體的流動中產生紊流，能夠使液體中的微氣泡更微小化。

15、另外，也可以是，在紊流產生部內設有筒狀凸部，該筒狀凸部從臺階面中的、包圍第2小徑部的上游側的端的部分起沿著軸線方向向上游側突出。另外，也可以在紊流產生部的內壁面與筒狀凸部的外周面之間設有凹部。

16、根據上述的結構，容易在紊流產生部內的液體的流動中產生紊流。其結果是，能夠進一步高效地在紊流產生部內使液體中的微氣泡微小化。

17、另外，適宜的是，吐出裝置吐出液體時的吐出壓設定為，在第1流路中經過微氣泡發生器的上游側的端時的液體的壓力為0.15mpa以上。

18、根據上述的結構，能夠以使液體經過微氣泡發生器的管狀部的內部來產生微氣泡所需的壓力使液體在管狀部內流動。

19、另外，微氣泡發生器也可以由噴嘴構成，含有微氣泡的液體從該噴嘴的頂端流出。

20、根據上述的結構，通過將微氣泡發生器即噴嘴配置于第1流路，能夠利用簡單的結構將含有納米氣泡的液體從噴出口噴出。另外，在現有的液體噴出裝置安裝微氣泡發生器變得容易。

21、另外，也可以是，第1流路的局部由軟管構成，軟管的局部與微氣泡發生器的管狀部的端部相連接。

22、根據上述的結構，在現有的液體噴出裝置安裝微氣泡發生器變得更容易。

23、發明的效果

24、根據本發明，實現一種能夠利用更簡單的結構噴出含有納米氣泡的液體的液體噴出裝置。

25、另外，根據本發明，能夠更容易地將現有的液體噴出裝置改進為能夠噴出含有納米氣泡的液體的裝置。

技術特征：

1.一種液體噴出裝置，其中，

2.根據權利要求1所述的液體噴出裝置，其中，

3.根據權利要求1所述的液體噴出裝置，其中，

4.根據權利要求3所述的液體噴出裝置，其中，

5.根據權利要求4所述的液體噴出裝置，其中，

6.根據權利要求1所述的液體噴出裝置，其中，

7.根據權利要求1所述的液體噴出裝置，其中，

8.根據權利要求1所述的液體噴出裝置，其中，

技術總結
本發明提供一種能夠利用簡單的結構噴出含有納米氣泡的液體的液體噴出裝置。該液體噴出裝置具備：一個以上的噴出口，該一個以上的噴出口噴出液體；吐出裝置，其吐出液體；第1流路，從吐出裝置吐出的液體在該第1流路中朝向一個以上的噴出口流動；以及微氣泡發生器，其配置于第1流路的中途位置，在微氣泡發生器所具備的管狀部內設有小徑部，該小徑部的內徑小于小徑部的上游側的部分的內徑，微氣泡發生器通過在管狀部內流動的液體從小徑部的上游側經過小徑部時產生的空化從而在液體中產生微氣泡，小徑部的截面積為一個以上的噴出口的開口面積的總計值以上。

技術研發人員：品川優士,土屋幸弘,佐藤貴志
受保護的技術使用者：株式會社水改質
技術研發日：
技術公布日：2025/4/24
