本發明屬于膜分相，具體是膜分相器。

背景技術：

1、隨著時代的發展，連續流技術應用越發廣泛，分液作為最基礎的分離手段之一，仍是產物處理不可或缺的一步，為更好的適應連續流反應的大環境，各種各樣的膜分離器被生產制造出來，其結構大致包括濾膜，夾具及密封結構等，隨著連續流技術應用越發廣泛，使用分液漏斗的傳統分液方式，其不便利性在慢慢放大，其中包括但不限于玻璃易碎，清洗不便，清洗成本不定，物料需要中斷轉移，費時費力，隨之帶來各式各樣的膜分離結構，分相器是一種用于分離多相流的設備，特別是在電力系統和化學工程中有著廣泛的應用，通常是通過重力分離、離心分離和過濾分離，膜分相器是一種利用半透膜或其他選擇性透過膜來實現不同相態或成分分離的設備，它在化學工程、生物技術、環境科學等領域有著廣泛的應用。

2、現有的膜分相器在使用時具有一定的弊端，現有的膜分相器在使用時，通常都是使用通過分相器主體和過濾膜片配合進行分離物料，都是在使用一段時間之后，需要將分相器主體關閉拆卸下來，進行更換過濾膜片，從而降低了膜分相器的使用效率，無法滿足人們的需求。

技術實現思路

1、本發明旨在解決現有技術中存在的技術問題；為此，本發明提出了膜分相器。

2、膜分相器，包括分相器主體和設置在分相器主體內側的過濾機構，所述分相器主體用于液-液分離，所述分相器主體采用316l不銹鋼結構，結實耐用，所述分相器主體和過濾機構配合能夠分液處理；其中，所述分相器主體上對稱設置有卡箍，所述卡箍采用快裝卡箍鎖緊，便于拆卸分相器主體；所述過濾機構包括可拆卸安裝在分相器主體上的進料件、設置在分相器主體一側面的第一出料件和設置在分相器主體另一側面的第二出料件，所述進料件上設置有進料孔，所述第一出料件和第二出料件上均設置有出料孔，待分離物料從進料件進入分離腔中，過濾之后分別從第一出料件和第二出料件中排出；所述過濾機構還包括設置在分相器主體內部的分離腔、設置在分離腔內部靠近第一出料件一側的第一過濾膜和設置在分離腔內部靠近第二出料件一側的第二過濾膜，所述第一過濾膜和第二過濾膜能夠進行通過對應性質的物料；所述第一過濾膜和第二過濾膜分別設置在進料件的兩側。

3、作為本發明進一步的方案：所述分相器主體包括膜分相器母塊和兩組分別與膜分相器母塊貼合的膜分相器子塊，所述膜分相器子塊上設置有出料孔，所述膜分相器母塊上設置有與進料件固定連接的進料孔，所述進料孔設置在第一過濾膜和第二過濾膜之間，所述第一過濾膜和第二過濾膜均設置在膜分相器母塊和膜分相器子塊之間，所述膜分相器母塊和膜分相器子塊能夠對第一過濾膜和第二過濾膜進行壓緊固定，兩組所述卡箍分別與膜分相器母塊和膜分相器子塊連接，所述分離腔的豎截面呈圓形結構，所述膜分相器母塊上設置有用于卡箍鎖緊的鎖緊環槽。

4、作為本發明進一步的方案：所述膜分相器母塊的外表面兩側均設置有第一凹槽，所述第一凹槽中垂直設置有若干組限位桿，所述第一過濾膜和第二過濾膜上均呈圓形陣列開設有與限位桿插接的限位孔，所述限位桿便于工作人員進行安裝第一過濾膜或第二過濾膜。

5、作為本發明進一步的方案：所述膜分相器子塊的一側面開設有與第一凹槽相匹配的第二凹槽，所述第一凹槽和第二凹槽中均設置有第一密封圈，若干組所述第一密封圈分別與第一過濾膜和第二過濾膜貼合，兩組所述第一密封圈能夠對第一過濾膜或第二過濾膜進行限位，從而提高膜分相器母塊和膜分相器子塊之間的密封性能，所述第一密封圈上開設有與限位桿相匹配的限位孔。

6、作為本發明進一步的方案：所述膜分相器子塊上設置有與膜分相器母塊相匹配的環形槽，所述環形槽中設置有與膜分相器母塊連接的第二密封圈，所述第二密封圈提高膜分相器母塊和膜分相器子塊之間的密封性能。

7、作為本發明進一步的方案：所述分相器主體的內部設置有與過濾機構相匹配的封堵組件，所述封堵組件能夠對分離腔的一端進行封堵，從而能夠進行拆卸膜分相器子塊，便于在分相器主體工作時進行更換第一過濾膜或第二過濾膜，提高分相器主體的工作效率，所述封堵組件包括對稱安裝在膜分相器母塊上的封堵座、活動設置在封堵座中的封堵板、設置在膜分相器母塊上并與封堵板可拆卸連接的傳動裝置和控制傳動裝置進行工作的驅動電機，所述驅動電機可拆卸安裝在膜分相器母塊的外壁，所述驅動電機通過傳動裝置控制封堵板在封堵座中進行升降移動。

8、作為本發明進一步的方案：所述封堵座和封堵板上均開設有相對齊的通孔，兩組所述通孔對齊時，使得分離腔能夠將物料從第一過濾膜或第二過濾膜中進行分離，所述封堵座上開設有與封堵板貼合的封堵槽，所述封堵座的外壁與分離腔的內壁貼合。

9、作為本發明進一步的方案：所述傳動裝置包括兩組對稱安裝在膜分相器母塊上的絲杠傳動裝置、垂直設置在絲杠傳動裝置上的安裝塊和設置在封堵板外側并與安裝塊可拆卸連接的安裝桿，所述封堵板的下端設置有與絲杠傳動裝置相匹配的升降槽，所述安裝塊上開設有與安裝桿連接的安裝孔，所述安裝桿和安裝塊配合能夠將絲杠傳動裝置與封堵板進行拆卸分離。

10、作為本發明進一步的方案：所述傳動裝置還包括與驅動電機輸出軸可拆卸連接的第一齒輪和與絲杠傳動裝置同軸連接的第二齒輪，兩組所述第二齒輪對稱設置在第一齒輪兩側，且均與第一齒輪嚙合，所述驅動電機通過第一齒輪和第二齒輪控制兩組絲杠傳動裝置進行同步工作，從而控制封堵板進行升降。

11、作為本發明進一步的方案：所述封堵座上端設置有與膜分相器母塊插接的固定條，所述膜分相器母塊上設置有與固定條貼合的固定槽，所述固定槽中垂直設置有與固定條連接的固定桿，所述固定槽中設置有與固定條貼合的固定塊，所述固定條的豎截面和固定塊的豎截面均呈“凸”字形結構，所述固定條和固定塊上均設置有與固定桿連接的固定孔，所述固定塊的一側設置有與緊固件連接的圓孔，所述固定桿上開設有與緊固件連接的緊固孔，所述緊固件的一端與固定塊的一側面平齊，所述固定塊上設置有與固定桿連接的緊固件。

12、與現有技術相比，本發明的有益效果是：

13、(1)本發明通過設置的分相器主體和過濾機構，進料件、第一出料件和第二出料件與分離腔連通，第一過濾膜和第二過濾膜進行過濾分離物料達成分液的目的，限位桿、膜分相器子塊與膜分相器母塊對第一過濾膜和第二過濾膜進行拆卸或固定，從而能夠進行雙向分離物料，且便于進行拆卸更換過濾膜，卡箍對膜分相器子塊與膜分相器母塊拆卸或固定，驅動電機、第一齒輪、第二齒輪、絲杠傳動裝置、封堵板和封堵座對分離腔進行封堵或打開，從而不需要將分相器主體關閉就可以進行拆卸更換過濾膜，提高了分相器主體的使用效率，安裝桿和安裝塊對封堵板與絲杠傳動裝置拆卸分離，緊固件、固定塊、固定桿和固定條對封堵座進行拆卸，從而對封堵板和封堵座進行維護更換。

技術特征：

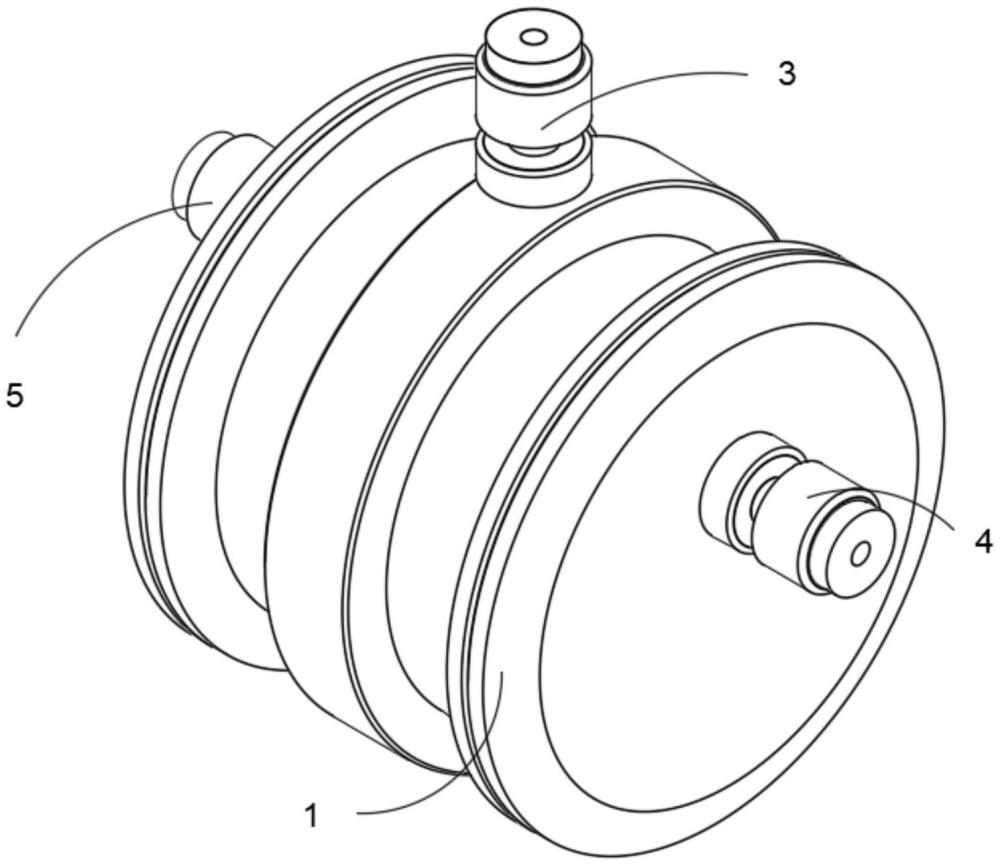

1.膜分相器，其特征在于，包括分相器主體(1)和設置在分相器主體(1)內側的過濾機構；

2.根據權利要求1所述的膜分相器，其特征在于，所述分相器主體(1)包括膜分相器母塊(9)和兩組分別與膜分相器母塊(9)貼合的膜分相器子塊(10)，所述膜分相器子塊(10)上設置有出料孔，所述膜分相器母塊(9)上設置有與進料件(3)固定連接的進料孔，所述進料孔設置在第一過濾膜(7)和第二過濾膜(8)之間，所述第一過濾膜(7)和第二過濾膜(8)均設置在膜分相器母塊(9)和膜分相器子塊(10)之間，兩組所述卡箍(2)分別與膜分相器母塊(9)和膜分相器子塊(10)連接。

3.根據權利要求2所述的膜分相器，其特征在于，所述膜分相器母塊(9)的外表面兩側均設置有第一凹槽，所述第一凹槽中垂直設置有若干組限位桿(11)，所述第一過濾膜(7)和第二過濾膜(8)上均呈圓形陣列開設有與限位桿(11)插接的限位孔。

4.根據權利要求3所述的膜分相器，其特征在于，所述膜分相器子塊(10)的一側面開設有與第一凹槽相匹配的第二凹槽，所述第一凹槽和第二凹槽中均設置有第一密封圈(12)，若干組所述第一密封圈(12)分別與第一過濾膜(7)和第二過濾膜(8)貼合。

5.根據權利要求4所述的膜分相器，其特征在于，所述膜分相器子塊(10)上設置有與膜分相器母塊(9)相匹配的環形槽，所述環形槽中設置有與膜分相器母塊(9)連接的第二密封圈(13)。

6.根據權利要求2所述的膜分相器，其特征在于，所述分相器主體(1)的內部設置有與過濾機構相匹配的封堵組件，所述封堵組件包括對稱安裝在膜分相器母塊(9)上的封堵座(14)、活動設置在封堵座(14)中的封堵板(15)、設置在膜分相器母塊(9)上并與封堵板(15)可拆卸連接的傳動裝置和控制傳動裝置進行工作的驅動電機(16)，所述驅動電機(16)可拆卸安裝在膜分相器母塊(9)的外壁。

7.根據權利要求6所述的膜分相器，其特征在于，所述封堵座(14)和封堵板(15)上均開設有相對齊的通孔(17)，所述封堵座(14)上開設有與封堵板(15)貼合的封堵槽(18)，所述封堵座(14)的外壁與分離腔(6)的內壁貼合。

8.根據權利要求6所述的膜分相器，其特征在于，所述傳動裝置包括兩組對稱安裝在膜分相器母塊(9)上的絲杠傳動裝置(19)、垂直設置在絲杠傳動裝置(19)上的安裝塊(20)和設置在封堵板(15)外側并與安裝塊(20)可拆卸連接的安裝桿(21)，所述封堵板(15)的下端設置有與絲杠傳動裝置(19)相匹配的升降槽。

9.根據權利要求8所述的膜分相器，其特征在于，所述傳動裝置還包括與驅動電機(16)輸出軸可拆卸連接的第一齒輪(22)和與絲杠傳動裝置(19)同軸連接的第二齒輪(23)，兩組所述第二齒輪(23)對稱設置在第一齒輪(22)兩側，且均與第一齒輪(22)嚙合。

10.根據權利要求9所述的膜分相器，其特征在于，所述封堵座(14)上端設置有與膜分相器母塊(9)插接的固定條(24)，所述膜分相器母塊(9)上設置有與固定條(24)貼合的固定槽，所述固定槽中垂直設置有與固定條(24)連接的固定桿(25)，所述固定槽中設置有與固定條(24)貼合的固定塊(26)，所述固定塊(26)上設置有與固定桿(25)連接的緊固件(27)。

技術總結
本發明公開了膜分相器，涉及膜分相技術領域，包括分相器主體和過濾機構；所述過濾機構包括進料件、第一出料件、第二出料件、分離腔、第一過濾膜和第二過濾膜；進料件、第一出料件和第二出料件與分離腔連通，第一過濾膜和第二過濾膜進行過濾分離物料達成分液的目的，限位桿、膜分相器子塊與膜分相器母塊對第一過濾膜和第二過濾膜進行拆卸或固定，從而能夠進行雙向分離物料，便于進行拆卸更換過濾膜，卡箍對膜分相器子塊與膜分相器母塊拆卸或固定，驅動電機、第一齒輪、第二齒輪、絲杠傳動裝置、封堵板和封堵座對分離腔進行封堵或打開，不需要將分相器主體關閉進行拆卸更換過濾膜，提高了分相器主體的使用效率。

技術研發人員：王光祖,徐清
受保護的技術使用者：微流科技（湖州）有限公司
技術研發日：
技術公布日：2025/4/28
