本技術涉及固廢處理，尤其涉及一種固廢處理用設備。

背景技術：

1、固廢處理設備的發展源遠流長，可以追溯到古代文明，古人通過填埋、焚燒簡單方法處理廢物，而現代固廢處理設備則是在工業化和城市化進程中逐步發展而來，它們的出現和演變反映了人類對環境保護和資源利用的不斷追求，為有效解決固體廢物和污水處理問題提供了重要技術手段。

2、現有技術包括：包括焚燒、填埋、堆肥、分類回收、物理化學處理、生物處理和熱解，焚燒可減少體積但會產生污染物，填埋會產生滲濾液，堆肥可生產有機肥料，分類回收可再利用資源，物理化學處理和生物處理則可針對特定成分或污染物處理，而熱解可轉化廢物為能源或化學品。

3、但是傳統的固廢材料處理裝置在將固廢材料擠壓成型的小方塊中會摻雜大量的細小顆粒，這些顆粒在擠壓成型中起到極大的消極作用，這會使固廢材料在擠壓成型存在間隙，導致成型的塊狀擠壓強度低下，為此提出一種固廢處理用設備來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種固廢處理用設備，旨在改善了現有技術中細小顆粒導致固廢材料在擠壓成型存在間隙的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種固廢處理用設備，包括支架，所述支架的左側上部固定連接有粉碎箱，所述粉碎箱的內部轉動連接有兩個粉碎棒，所述粉碎箱的前側固定連接有電機一，右側所述粉碎棒的前端固定連接在所述電機一的驅動端，兩個所述粉碎棒的后端均固定連接有齒輪，兩個所述齒輪相互嚙合，所述支架的左側固定連接有固定塊，所述固定塊的上部固定連接有電機二，所述支架的內部滑動連接有篩板，所述篩板的前后兩側均固定連接有兩個滑桿，多個所述滑桿分別滑動連接在所述支架的內側前后兩側，所述篩板的左側中部固定連接有連接塊，所述連接塊的內部轉動連接有曲柄桿一，所述曲柄桿一的左端后側轉動連接有曲柄桿二，所述曲柄桿二的后端固定連接在所述電機二的驅動端，所述支架的上端右側設置有壓縮組件。

3、進一步地，所述壓縮組件包括壓縮箱，所述壓縮箱固定連接在所述支架的上端右側，所述壓縮箱的左側固定連接有電機三，所述壓縮箱的內部轉動連接有螺紋桿，所述螺紋桿的左端固定連接在所述電機三的驅動端，所述壓縮箱的內部滑動連接有擠壓塊一，所述螺紋桿的右端螺紋連接在所述擠壓塊一的內部中部，所述壓縮箱的內部右側前后兩側均滑動連接有擠壓塊二，兩個所述擠壓塊二的右側均固定連接有限位塊一，兩個所述擠壓塊二的相遠一側均固定連接有限位塊二，兩個所述限位塊一分別滑動連接在所述壓縮箱的右側內部前后兩側，兩個所述限位塊二分別滑動連接在所述擠壓塊一的內部前后兩側，所述壓縮箱的底部右側轉動連接有電動出料口。

4、進一步地，所述粉碎箱的后側固定連接有保護殼，兩個所述齒輪均轉動連接在所述保護殼的內部，所述粉碎箱的上部固定連接有進料口一。

5、進一步地，所述支架的內側前后兩側均開設有兩個滑動槽，多個所述滑桿分別滑動連接在多個所述滑動槽的內部。

6、進一步地，所述壓縮箱的上部中部固定連接有進料口二。

7、進一步地，所述壓縮箱的內部右側開設有兩個限位槽二，兩個所述限位塊一分別滑動連接在兩個所述限位槽二的內部。

8、進一步地，所述擠壓塊一的內部前后兩側均開設有限位槽一，兩個所述限位塊二分別滑動連接在兩個所述限位槽一的內部。

9、進一步地，所述擠壓塊一形狀為凹形，兩個所述擠壓塊二形狀均為梯形。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，啟動電機一，電機一驅動右側的粉碎棒轉動，右側的粉碎棒驅動右側的齒輪轉動，右側的齒輪驅動左側的齒輪轉動，左側齒輪驅動左側的粉碎棒轉動，啟動電機二，電機二驅動曲柄桿二轉動，曲柄桿二驅動曲柄桿一來回擺動，曲柄桿一推動連接塊在水平方向上來回振動，微小顆粒會通過篩板落下，體積合適的固廢原料會在篩板的有序振動之中從篩板的右側滑出，由此實現了固廢原料的粉碎和過濾的功能。

12、2、本實用新型中，啟動電機三，電機三驅動螺紋桿轉動，螺紋桿推動擠壓塊一向右滑動，擠壓塊一的內側的兩個斜面會推動兩個擠壓塊二相互滑動靠近，兩個限位塊一可以防止兩個擠壓塊二在滑動時出現左右兩端發生偏移的作用，在擠壓塊一向右滑動和兩個擠壓塊二相互靠近時會導致擠壓塊一的內側空間逐漸變小由此可以將體積較小的固廢原料擠壓成為小方形塊，然后控制電動出料口開啟將小方塊排出，由此實現了固廢原料的擠壓成型的功能。

技術特征：

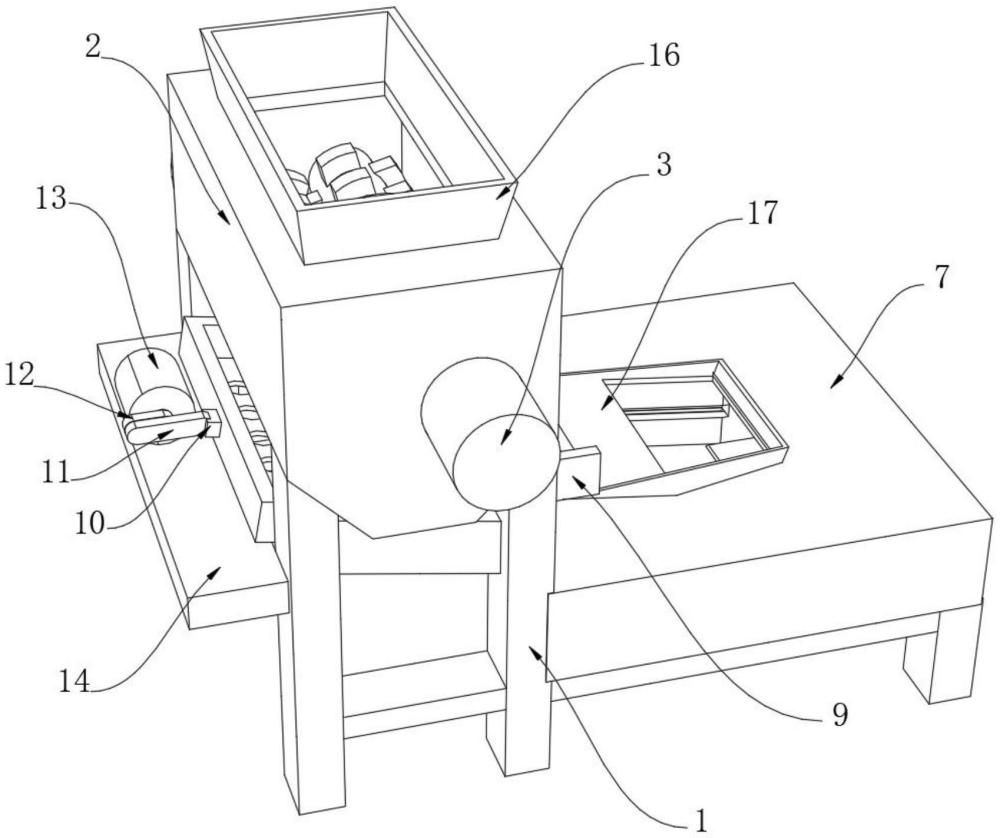

1.一種固廢處理用設備，包括支架(1)，其特征在于：所述支架(1)的左側上部固定連接有粉碎箱(2)，所述粉碎箱(2)的內部轉動連接有兩個粉碎棒(4)，所述粉碎箱(2)的前側固定連接有電機一(3)，右側所述粉碎棒(4)的前端固定連接在所述電機一(3)的驅動端，兩個所述粉碎棒(4)的后端均固定連接有齒輪(5)，兩個所述齒輪(5)相互嚙合，所述支架(1)的左側固定連接有固定塊(14)，所述固定塊(14)的上部固定連接有電機二(13)，所述支架(1)的內部滑動連接有篩板(9)，所述篩板(9)的前后兩側均固定連接有兩個滑桿(8)，多個所述滑桿(8)分別滑動連接在所述支架(1)的內側前后兩側，所述篩板(9)的左側中部固定連接有連接塊(10)，所述連接塊(10)的內部轉動連接有曲柄桿一(11)，所述曲柄桿一(11)的左端后側轉動連接有曲柄桿二(12)，所述曲柄桿二(12)的后端固定連接在所述電機二(13)的驅動端，所述支架(1)的上端右側設置有壓縮組件。

2.根據權利要求1所述的一種固廢處理用設備，其特征在于：所述壓縮組件包括壓縮箱(7)，所述壓縮箱(7)固定連接在所述支架(1)的上端右側，所述壓縮箱(7)的左側固定連接有電機三(19)，所述壓縮箱(7)的內部轉動連接有螺紋桿(20)，所述螺紋桿(20)的左端固定連接在所述電機三(19)的驅動端，所述壓縮箱(7)的內部滑動連接有擠壓塊一(18)，所述螺紋桿(20)的右端螺紋連接在所述擠壓塊一(18)的內部中部，所述壓縮箱(7)的內部右側前后兩側均滑動連接有擠壓塊二(21)，兩個所述擠壓塊二(21)的右側均固定連接有限位塊一(22)，兩個所述擠壓塊二(21)的相遠一側均固定連接有限位塊二(23)，兩個所述限位塊一(22)分別滑動連接在所述壓縮箱(7)的右側內部前后兩側，兩個所述限位塊二(23)分別滑動連接在所述擠壓塊一(18)的內部前后兩側，所述壓縮箱(7)的底部右側轉動連接有電動出料口(26)。

3.根據權利要求1所述的一種固廢處理用設備，其特征在于：所述粉碎箱(2)的后側固定連接有保護殼(6)，兩個所述齒輪(5)均轉動連接在所述保護殼(6)的內部，所述粉碎箱(2)的上部固定連接有進料口一(16)。

4.根據權利要求1所述的一種固廢處理用設備，其特征在于：所述支架(1)的內側前后兩側均開設有兩個滑動槽(15)，多個所述滑桿(8)分別滑動連接在多個所述滑動槽(15)的內部。

5.根據權利要求2所述的一種固廢處理用設備，其特征在于：所述壓縮箱(7)的上部中部固定連接有進料口二(17)。

6.根據權利要求2所述的一種固廢處理用設備，其特征在于：所述壓縮箱(7)的內部右側開設有兩個限位槽二(25)，兩個所述限位塊一(22)分別滑動連接在兩個所述限位槽二(25)的內部。

7.根據權利要求2所述的一種固廢處理用設備，其特征在于：所述擠壓塊一(18)的內部前后兩側均開設有限位槽一(24)，兩個所述限位塊二(23)分別滑動連接在兩個所述限位槽一(24)的內部。

8.根據權利要求2所述的一種固廢處理用設備，其特征在于：所述擠壓塊一(18)形狀為凹形，兩個所述擠壓塊二(21)形狀均為梯形。

技術總結
本技術涉及固廢處理技術領域，公開了一種固廢處理用設備，包括支架，所述支架的左側上部固定連接有粉碎箱，所述粉碎箱的內部轉動連接有兩個粉碎棒，所述粉碎箱的前側固定連接有電機一，右側所述粉碎棒的前端固定連接在所述電機一的驅動端，兩個所述粉碎棒的后端均固定連接有齒輪，兩個所述齒輪相互嚙合，所述支架的左側固定連接有固定塊，所述固定塊的上部固定連接有電機二，所述支架的內部滑動連接有篩板，所述篩板的前后兩側均固定連接有兩個滑桿。本技術中，通過粉碎箱、電機一、兩個粉碎棒、兩個齒輪、保護殼、多個滑桿、篩板、連接塊、曲柄桿一、曲柄桿二、電機二、固定塊之間的配合，實現了固廢原料的粉碎和振動篩分的功能。

技術研發人員：王宣棋
受保護的技術使用者：山東靈隆環保設備科技有限公司
技術研發日：20240622
技術公布日：2025/4/28
