本技術涉及基礎醫學用具，更具體地說，涉及一種基礎醫學用器具。

背景技術：

1、研缽是藥劑科或實驗中研碎實驗材料的容器，是一種常見的基礎醫學用器具，用于研磨固體物質或進行粉末狀固體的混合，硬質材料制成的通常是碗狀的小器皿，用杵在其中將物質搗碎或研磨。

2、中國專利授權公告號：cn214717033u提供了一種基礎醫學用器具，該方案通過滑桿在套筒內滑動連接，便于固定齒輪與碾壓盤的位置高度，通過液壓桿推動齒條在凵形桿內滑動連接，便于嚙合帶動齒輪進行轉動，通過齒輪帶動碾壓輪轉動，便于對碾壓盤上的藥材進行壓碎處理，通過整個固定裝置，便于對碾壓輪進行一定位置高度的固定支撐，同時使得碾壓輪在水平方向上進行碾壓移動，此外，通過碾壓盤與凹陷塊轉動連接，便于傾斜碾壓盤，使得推藥桿將碾壓盤上的藥材碎屑推出收集起來，從而省時省力。

3、但是，該方案在對藥材研磨的過程中，不方便觀察藥材是否已經被完全碾壓成粉末，在傾斜碾壓盤將藥物倒出后，可能存在沒有完全碾碎的藥材，且該方案需要等待碾壓盤中的藥材全部碾碎后才可以一次性倒出，不能做到邊研邊取，在所需研磨的藥材數量較多時，會帶來使用上的不便，降低研磨效率，因此，針對上述問題提出一種基礎醫學用器具。

技術實現思路

1、1.要解決的技術問題

2、針對現有技術中存在的問題，本實用新型的目的在于提供一種基礎醫學用器具，本方案中使用者可以分多次通過下料孔對研磨槽內研磨好的藥材粉末進行取料，只有被研磨成足夠細小的粉末才可以通過下料孔下落，而還沒有完全粉碎的大顆粒則無法通過下料孔，進而保證被收集到的藥材粉末顆粒大小符合要求，且使用者在每次取料后可以直接向研磨槽中添加新的藥材，從而使裝置持續進行研磨工作，而不需要在下料或上料時暫停工作，適合用于研磨量較大的藥材研磨工作，可以有效提高工作效率。

3、2.技術方案

4、為解決上述問題，本實用新型采用如下的技術方案。

5、一種基礎醫學用器具，包括底座、研磨輪和藥盤，所述底座上開設有研磨槽，且底座的底端開設有多個與研磨槽相連通的下料孔，所述底座頂端固定連接有一對限位板，所述研磨輪的底端與研磨槽的內壁底端相抵接，且研磨輪的中心位置貫穿連接有限位桿，所述限位板上開設有與限位桿相匹配的限位孔，所述限位桿貫穿于限位孔，所述底座的外側設置有驅動組件，且底座的下側設置有下料組件，所述下料組件包括一對立柱和框架，所述立柱固定連接于底座的底端，所述框架與立柱滑動連接，且框架內端固定連接有多個與下料孔相匹配的堵塞塊。

6、進一步的，所述驅動組件包括伺服電機和連接塊，所述伺服電機安裝于底座的外端，且伺服電機輸出端固定連接有往復絲桿，所述往復絲桿遠離伺服電機的一端與底座轉動連接，所述連接塊底端固定連接有與往復絲桿相匹配的螺套，所述螺套與底座滑動連接。

7、進一步的，所述驅動組件還包括齒輪和齒條，所述齒輪固定連接于限位桿的外端，所述齒條固定連接于底座的頂端，所述齒輪和齒條嚙合連接，所述限位桿的一端與連接塊轉動連接。

8、進一步的，多個所述框架頂端的形狀均與研磨槽內壁的形狀相匹配，所述框架的頂端安裝有多個磁鐵，所述底座的底端安裝有與磁鐵相匹配的金屬片。

9、進一步的，所述底座的外端固定連接有安裝板，所述安裝板上滑動連接有撞擊桿，所述撞擊桿的一端與底座的外端相抵接。

10、進一步的，所述撞擊桿的外端套設有彈簧，所述彈簧的兩端分別與安裝板和撞擊桿固定連接。

11、3.有益效果

12、相比于現有技術，本實用新型的優點在于：

13、本方案中使用者可以分多次通過下料孔對研磨槽內研磨好的藥材粉末進行取料，只有被研磨成足夠細小的粉末才可以通過下料孔下落，而還沒有完全粉碎的大顆粒則無法通過下料孔，進而保證被收集到的藥材粉末顆粒度大小符合要求，且使用者在每次取料后可以直接向研磨槽中添加新的藥材，從而使裝置持續進行研磨工作，而不需要在下料或上料時暫停工作，適合用于研磨量較大的藥材研磨工作，可以有效提高工作效率。

技術特征：

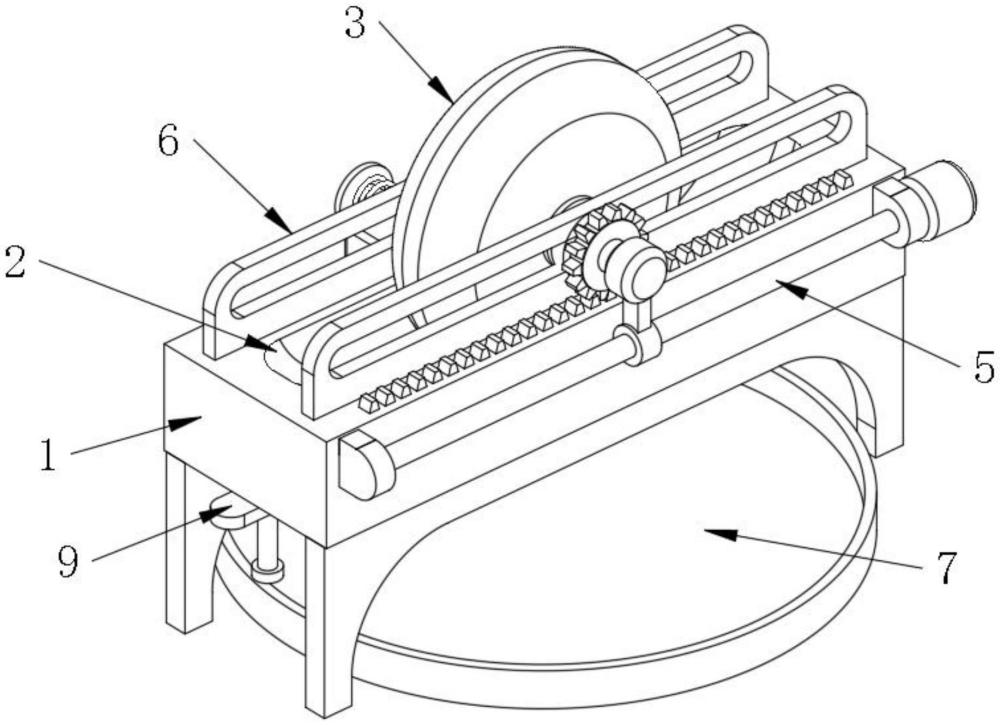

1.一種基礎醫學用器具，包括底座(1)、研磨輪(3)和藥盤(7)，其特征在于：所述底座(1)上開設有研磨槽(2)，且底座(1)的底端開設有多個與研磨槽(2)相連通的下料孔(8)，所述底座(1)頂端固定連接有一對限位板(6)，所述研磨輪(3)的底端與研磨槽(2)的內壁底端相抵接，且研磨輪(3)的中心位置貫穿連接有限位桿(4)，所述限位板(6)上開設有與限位桿(4)相匹配的限位孔，所述限位桿(4)貫穿于限位孔，所述底座(1)的外側設置有驅動組件(5)，且底座(1)的下側設置有下料組件(9)，所述下料組件(9)包括一對立柱(901)和框架(902)，所述立柱(901)固定連接于底座(1)的底端，所述框架(902)與立柱(901)滑動連接，且框架(902)內端固定連接有多個與下料孔(8)相匹配的堵塞塊(903)。

2.根據權利要求1所述的一種基礎醫學用器具，其特征在于：所述驅動組件(5)包括伺服電機(501)和連接塊(503)，所述伺服電機(501)安裝于底座(1)的外端，且伺服電機(501)輸出端固定連接有往復絲桿(502)，所述往復絲桿(502)遠離伺服電機(501)的一端與底座(1)轉動連接，所述連接塊(503)底端固定連接有與往復絲桿(502)相匹配的螺套(504)，所述螺套(504)與底座(1)滑動連接。

3.根據權利要求2所述的一種基礎醫學用器具，其特征在于：所述驅動組件(5)還包括齒輪(505)和齒條(506)，所述齒輪(505)固定連接于限位桿(4)的外端，所述齒條(506)固定連接于底座(1)的頂端，所述齒輪(505)和齒條(506)嚙合連接，所述限位桿(4)的一端與連接塊(503)轉動連接。

4.根據權利要求1所述的一種基礎醫學用器具，其特征在于：多個所述框架(902)頂端的形狀均與研磨槽(2)內壁的形狀相匹配，所述框架(902)的頂端安裝有多個磁鐵(904)，所述底座(1)的底端安裝有與磁鐵(904)相匹配的金屬片。

5.根據權利要求1所述的一種基礎醫學用器具，其特征在于：所述底座(1)的外端固定連接有安裝板(10)，所述安裝板(10)上滑動連接有撞擊桿(11)，所述撞擊桿(11)的一端與底座(1)的外端相抵接。

6.根據權利要求5所述的一種基礎醫學用器具，其特征在于：所述撞擊桿(11)的外端套設有彈簧(12)，所述彈簧(12)的兩端分別與安裝板(10)和撞擊桿(11)固定連接。

技術總結
本技術公開了一種基礎醫學用器具，屬于基礎醫學用具技術領域，一種基礎醫學用器具，包括底座、研磨輪和藥盤，底座上開設有研磨槽，且底座的底端開設有多個與研磨槽相連通的下料孔，底座頂端固定連接有一對限位板，本方案中使用者可以分多次通過下料孔對研磨槽內研磨好的藥材粉末進行取料，只有被研磨成足夠細小的粉末才可以通過下料孔下落，而還沒有完全粉碎的大顆粒則無法通過下料孔，進而保證被收集到的藥材粉末顆粒大小符合要求，且使用者在每次取料后可以直接向研磨槽中添加新的藥材，從而使裝置持續進行研磨工作，而不需要在下料或上料時暫停工作，適合用于研磨量較大的藥材研磨工作，可以有效提高工作效率。

技術研發人員：朱宋姣
受保護的技術使用者：朱宋姣
技術研發日：20240619
技術公布日：2025/4/28
