本技術涉及過濾器，尤其涉及處理固體濾渣的智能三合一過濾器。

背景技術：

1、過濾器是選擇性地透過或阻擋特定物質的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥等設備的進口端，用于過濾雜質等。

2、在使用過濾器的時候，會將過濾器安裝在管道上，然后外殼內部的過濾網，對通過的液體進行過濾，控制器內部設有監測探頭對過濾網的狀態進行監測。在過濾器的過濾網對固體濾渣進行過濾的時候，固定濾渣會過濾網的孔洞進行阻塞，從而導致發生影響過濾器使用效果的問題。

技術實現思路

1、本實用新型為解決在過濾器的過濾網對固體濾渣進行過濾的時候，固定濾渣會過濾網的孔洞進行阻塞，從而導致發生影響過濾器使用效果的問題，而提出的處理固體濾渣的智能三合一過濾器。

2、為了實現上述目的，本實用新型采用了如下技術方案：處理固體濾渣的智能三合一過濾器，包括外殼，所述外殼的一側設有過濾網，所述外殼的外壁設有控制器，所述外殼的一側設有監測探頭，所述外殼的一側設有清理收集裝置，所述清理收集裝置包括電動伸縮桿，所述電動伸縮桿與外殼固定連接，所述電動伸縮桿的輸出端固定連接有清理刷，所述清理刷的尺寸與過濾網的尺寸相適配，所述外殼的一側螺紋插設有螺栓，所述螺栓的一側螺紋連接有收集框。

3、上述部件所達到的效果為：在使用過濾器的時候，會將過濾器安裝在管道上，然后外殼內部的過濾網，對通過的液體進行過濾，控制器內部設有監測探頭對過濾網的狀態進行監測。在監測探頭監測到過濾網上攔截固體濾渣的時候，控制器來啟動電動伸縮桿，使電動伸縮桿帶動清理刷進行移動，使清理刷在過濾網上進行移動，來將過濾網上的固體濾渣進行清理，然后清理下來的固體濾渣到達收集框內部進行收集，在收集框裝滿后，轉動螺栓，使螺栓脫離外殼和收集框，在移動收集框?qū)?nèi)部的固體濾渣進行處理，通過使用清理收集裝置，可以對過濾網上過濾下來的固體濾渣進行清理，且可以將清理下來的固體濾渣進行收集，避免固定濾渣會過濾網的孔洞造成阻塞的情況發生，從而能提升過濾器的使用效果。

4、優選的，所述螺栓的一側抵接有墊片，所述墊片的一側與收集框抵接。

5、上述部件所達到的效果為：通過使用墊片，來提升螺栓與收集框的接觸面積，使螺栓更牢固地對收集框進行固定。

6、優選的，所述螺栓的一側固定連接繩，所述連接繩遠離螺栓的一側與收集框固定連接。

7、上述部件所達到的效果為：通過使用連接繩，來將螺栓與收集框進行連接，避免螺栓丟失的情況發生。

8、優選的，所述外殼的一側固定連接有定位塊，所述定位塊的尺寸與收集框的尺寸相適配。

9、上述部件所達到的效果為：通過使用定位塊，來快速定位收集框在外殼上的位置，然后方便對拆卸下來的收集框，重新快速定位到外殼合適位置，然后方便后續螺栓進行固定。

10、優選的，所述電動伸縮桿的一側固定連接有橡膠圈，所述橡膠圈的尺寸與電動伸縮桿的尺寸相適配。

11、上述部件所達到的效果為：通過使用橡膠圈，來提升電動伸縮桿與外殼的密封性，從而提升電動伸縮桿的使用效果。

12、優選的，所述螺栓的一側固定連接有若干個防滑塊，若干個所述防滑塊在螺栓的一側等距排列。

13、上述部件所達到的效果為：通過使用防滑塊，來提升螺栓與操作人員的摩擦力，使操作人員更容易地轉動螺栓。

14、優選的，所述外殼的一側設有防護裝置，所述防護裝置包括滑軌，所述滑軌與外殼固定連接，所述滑軌的內部滑動連接有滑動塊，所述滑動塊的一側固定連接有防護板，所述防護板的一側固定連接有兩個立柱，所述防護板的一側固定連接有輔助架。

15、上述部件所達到的效果為：在不使用控制器上按鈕的時候，可以通過輔助架，來移動帶有立柱的防護板，使防護板到達控制器的上端，來對控制器的按鈕進行遮擋防護，通過使用防護裝置，避免控制器上的按鈕被誤觸，然后導致影響過濾器使用的情況發生，從而能提升過濾器的使用效果。

16、優選的，所述控制器的內部設有控制模塊，所述監測探頭內部設有監測模塊，所述控制模塊和監測模塊通信連接，所述控制器內部控制模塊與電動伸縮桿通信連接。

17、上述部件所達到的效果為：通過檢測模塊來控制監測探頭對過濾網進行檢測，然后當過濾網上有固體濾渣時，控制模塊來啟動電動伸縮桿，使清理刷進行移動清理，從而提升過濾器使用效果。

18、綜上所述，本實用新型的有益效果為：

19、通過使用清理收集裝置，可以對過濾網上過濾下來的固體濾渣進行清理，且可以將清理下來的固體濾渣進行收集，避免固定濾渣會過濾網的孔洞造成阻塞的情況發生，從而能提升過濾器的使用效果。

技術特征：

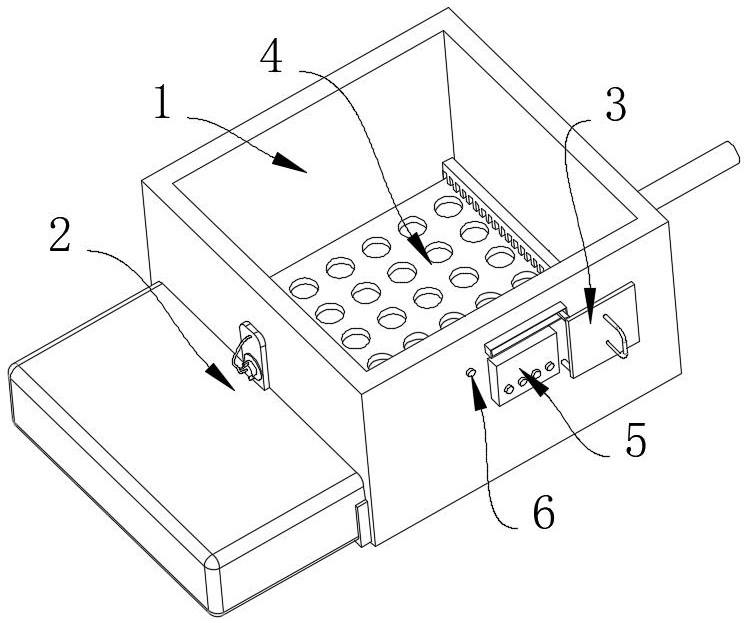

1.處理固體濾渣的智能三合一過濾器，包括外殼（1），其特征在于：所述外殼（1）的一側設有過濾網（4），所述外殼（1）的外壁設有控制器（5），所述外殼（1）的一側設有監測探頭（6），所述外殼（1）的一側設有清理收集裝置（2），所述清理收集裝置（2）包括電動伸縮桿（21），所述電動伸縮桿（21）與外殼（1）固定連接，所述電動伸縮桿（21）的輸出端固定連接有清理刷（22），所述清理刷（22）的尺寸與過濾網（4）的尺寸相適配，所述外殼（1）的一側螺紋插設有螺栓（23），所述螺栓（23）的一側螺紋連接有收集框（24）。

2.根據權利要求1所述的處理固體濾渣的智能三合一過濾器，其特征在于：所述螺栓（23）的一側抵接有墊片（25），所述墊片（25）的一側與收集框（24）抵接。

3.根據權利要求2所述的處理固體濾渣的智能三合一過濾器，其特征在于：所述螺栓（23）的一側固定連接繩（26），所述連接繩（26）遠離螺栓（23）的一側與收集框（24）固定連接。

4.根據權利要求3所述的處理固體濾渣的智能三合一過濾器，其特征在于：所述外殼（1）的一側固定連接有定位塊（27），所述定位塊（27）的尺寸與收集框（24）的尺寸相適配。

5.根據權利要求4所述的處理固體濾渣的智能三合一過濾器，其特征在于：所述電動伸縮桿（21）的一側固定連接有橡膠圈（28），所述橡膠圈（28）的尺寸與電動伸縮桿（21）的尺寸相適配。

6.根據權利要求5所述的處理固體濾渣的智能三合一過濾器，其特征在于：所述螺栓（23）的一側固定連接有若干個防滑塊（29），若干個所述防滑塊（29）在螺栓（23）的一側等距排列。

7.根據權利要求6所述的處理固體濾渣的智能三合一過濾器，其特征在于：所述外殼（1）的一側設有防護裝置（3），所述防護裝置（3）包括滑軌（31），所述滑軌（31）與外殼（1）固定連接，所述滑軌（31）的內部滑動連接有滑動塊（32），所述滑動塊（32）的一側固定連接有防護板（33），所述防護板（33）的一側固定連接有兩個立柱（34），所述防護板（33）的一側固定連接有輔助架（35）。

8.根據權利要求7所述的處理固體濾渣的智能三合一過濾器，其特征在于：所述控制器（5）的內部設有控制模塊，所述監測探頭（6）內部設有監測模塊，所述控制模塊和監測模塊通信連接，所述控制器（5）內部控制模塊與電動伸縮桿（21）通信連接。

技術總結
本技術提供處理固體濾渣的智能三合一過濾器，涉及過濾器技術領域，本技術包括外殼，所述外殼的一側設有過濾網，所述外殼的外壁設有控制器，所述外殼的一側設有監測探頭，所述外殼的一側設有清理收集裝置，所述清理收集裝置包括電動伸縮桿，所述電動伸縮桿與外殼固定連接，所述電動伸縮桿的輸出端固定連接有清理刷，所述清理刷的尺寸與過濾網的尺寸相適配，所述外殼的一側螺紋插設有螺栓，所述螺栓的一側螺紋連接有收集框，本技術通過使用清理收集裝置，可以對過濾網上過濾下來的固體濾渣進行清理，且可以將清理下來的固體濾渣進行收集，避免固定濾渣會過濾網的孔洞造成阻塞的情況發生，從而能提升過濾器的使用效果。
