本申請涉及一種曲面攪拌器。

背景技術：

1、在進行污水處理時，前期需要過濾，去除掉內部雜物，后期則是需要對于內部的有機物等進行處理，在處理過程需要保證內部物料的相對均一性，故需要對其進行攪拌，以實現對于廢水中有機物的分解，攪拌的方式比較多，例如導入壓力空氣、機械攪拌等。機械攪拌采用的最多，但是現有的機械攪拌一般是通過增加攪拌葉片長度和數量的方式來提高擾動，但是在污水處理過程中，若攪拌的過于劇烈，也不太利于有機物的分解，最好是能夠在相對穩定的狀態下，對于本身不造成過多的影響，而污水本身還能夠進行持續性的旋轉和物質交換。

技術實現思路

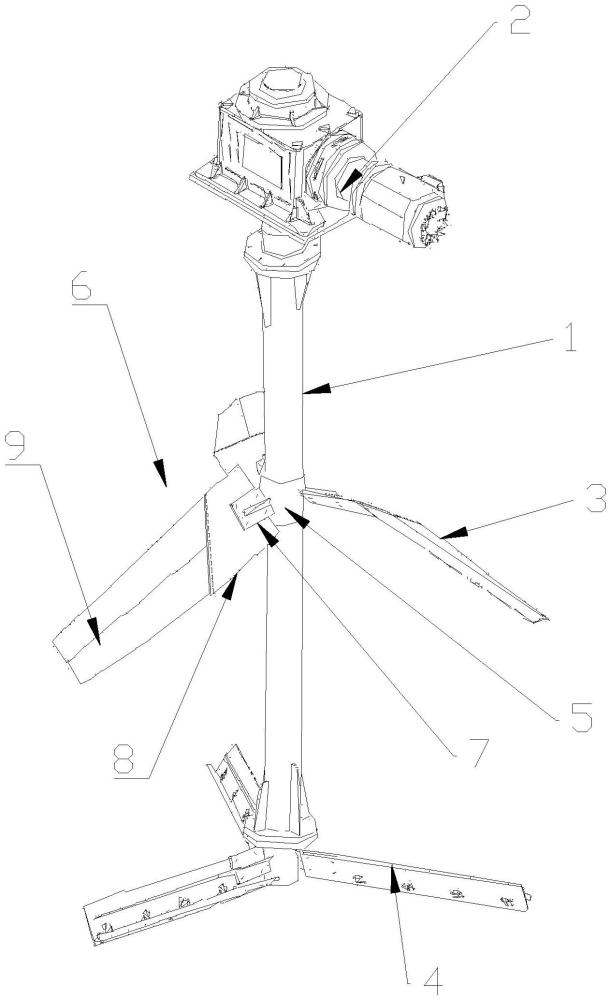

1、為了解決上述問題，本申請提出了一種曲面攪拌器，包括一豎向攪拌軸，在豎向攪拌軸的頂部動力連接一攪拌電機，在豎向攪拌軸的中部設置有側部攪拌件，在豎向攪拌軸的底部設置有底部攪拌件；所述側部攪拌件包括側部套環，在側部套環上設置有若干曲面葉片，所述曲面葉片包括與側部套環固連設置的斜向連接板，在斜向連接板上固定設置有斜向支撐板，在斜向支撐板的端部設置有斜向設置的橡膠攪拌板。本申請采用豎向攪拌軸上設置雙層斜向攪拌組件的妨害，一個是由曲面葉片組成的側部攪拌件以及位于底部的底部攪拌件，底部可以將沉積物提升起來，而中部的曲面葉片則是將物料進行均勻攪拌，能在相對穩定的狀態下，維持污水的擾動狀態。

2、優選的，所述底部攪拌件包括與豎向攪拌軸固連設置的底部連接塊，在底部連接塊的側部均布設置有若干底部葉片。

3、優選的，所述底部葉片包括一與底部連接塊固連設置的底部支撐板，在底部支撐板上設置一底部攪拌板，在底部攪拌板的下部設置有若干固定連接板，在固定連接板上設置一輔助攪拌桿。本申請采用底部支撐板以及底部攪拌板形成整體的動力結構，然后再通過在其上設置中部攪拌板和輔助攪拌桿來加強底部的驅動，保證將物料提升起來的效率。

4、優選的，所述輔助攪拌桿和底部攪拌板之間設置有間隔間隙。

5、優選的，所述底部攪拌板的中部固定設置一中部攪拌桿。

6、優選的，所述底部連接塊通過連接法蘭與豎向攪拌軸固連設置。

7、優選的，在豎向攪拌軸的連接法蘭上方設置有若干豎向加強板。

8、優選的，所述固定連接板的傾斜方向與斜向支撐板的傾斜方向相反設置。本申請所說的傾斜方向相反設置的意思是相對于豎直平面，固定連接板處于豎直平面的兩側，從而更好的對于污水進行更好的擾動和攪拌。

9、本申請能夠帶來如下有益效果：

10、1.本申請采用豎向攪拌軸上設置雙層斜向攪拌組件的妨害，一個是由曲面葉片組成的側部攪拌件以及位于底部的底部攪拌件，底部可以將沉積物提升起來，而中部的曲面葉片則是將物料進行均勻攪拌，能在相對穩定的狀態下，維持污水的擾動狀態。

11、2.本申請采用底部支撐板以及底部攪拌板形成整體的動力結構，然后再通過在其上設置中部攪拌板和輔助攪拌桿來加強底部的驅動，保證將物料提升起來的效率。

12、3.本申請所說的傾斜方向相反設置的意思是相對于豎直平面，固定連接板處于豎直平面的兩側，從而更好的對于污水進行更好的擾動和攪拌。

技術特征：

1.一種曲面攪拌器，其特征在于：包括一豎向攪拌軸，在豎向攪拌軸的頂部動力連接一攪拌電機，在豎向攪拌軸的中部設置有側部攪拌件，在豎向攪拌軸的底部設置有底部攪拌件；所述側部攪拌件包括側部套環，在側部套環上設置有若干曲面葉片，所述曲面葉片包括與側部套環固連設置的斜向連接板，在斜向連接板上固定設置有斜向支撐板，在斜向支撐板的端部設置有斜向設置的橡膠攪拌板。

2.根據權利要求1所述的一種曲面攪拌器，其特征在于：所述底部攪拌件包括與豎向攪拌軸固連設置的底部連接塊，在底部連接塊的側部均布設置有若干底部葉片。

3.根據權利要求2所述的一種曲面攪拌器，其特征在于：所述底部葉片包括一與底部連接塊固連設置的底部支撐板，在底部支撐板上設置一底部攪拌板，在底部攪拌板的下部設置有若干固定連接板，在固定連接板上設置一輔助攪拌桿。

4.根據權利要求3所述的一種曲面攪拌器，其特征在于：所述輔助攪拌桿和底部攪拌板之間設置有間隔間隙。

5.根據權利要求3所述的一種曲面攪拌器，其特征在于：所述底部攪拌板的中部固定設置一中部攪拌桿。

6.根據權利要求2所述的一種曲面攪拌器，其特征在于：所述底部連接塊通過連接法蘭與豎向攪拌軸固連設置。

7.根據權利要求6所述的一種曲面攪拌器，其特征在于：在豎向攪拌軸的連接法蘭上方設置有若干豎向加強板。

8.根據權利要求3所述的一種曲面攪拌器，其特征在于：所述固定連接板的傾斜方向與斜向支撐板的傾斜方向相反設置。

技術總結
一種曲面攪拌器，包括一豎向攪拌軸，在豎向攪拌軸的頂部動力連接一攪拌電機，在豎向攪拌軸的中部設置有側部攪拌件，在豎向攪拌軸的底部設置有底部攪拌件；所述側部攪拌件包括側部套環，在側部套環上設置有若干曲面葉片，所述曲面葉片包括與側部套環固連設置的斜向連接板，在斜向連接板上固定設置有斜向支撐板，在斜向支撐板的端部設置有斜向設置的橡膠攪拌板。本申請采用豎向攪拌軸上設置雙層斜向攪拌組件的妨害，一個是由曲面葉片組成的側部攪拌件以及位于底部的底部攪拌件，底部可以將沉積物提升起來，而中部的曲面葉片則是將物料進行均勻攪拌，能在相對穩定的狀態下，維持污水的擾動狀態。

技術研發人員：馬巖,劉毅,司紅巖
受保護的技術使用者：山東國辰實業集團機電設備有限公司
技術研發日：20240307
技術公布日：2025/4/28
