本技術涉及化學加工的，具體為一種用于化學反應后的廢液多層過濾組件。

背景技術：

1、化學反應是一個或一個以上的物質(又稱作反應物)經由化學變化轉化為不同于反應物的產物的過程，化學變化定義為當一個接觸另一個分子合成大分子，或者分子經斷裂分開形成兩個以上的小分子，又或者是分子內部的原子重組，為了形成變化，化學反應通常和化學鍵的形成與斷裂有關，化學性質是物質在化學變化中表現出來的性質，例如有酸堿性、氧化還原性質、熱穩定性、反應性等等。

2、經過化學反應釜進行化學反應后產生的廢液，內含有污染性，如果直接排放的話嚴重會污染環境，帶來一定的安全隱患，給人們的使用過程帶來了一定的不利影響，為此，我們提出一種用于化學反應后的廢液多層過濾組件。

技術實現思路

1、解決的技術問題：針對現有技術的不足，本實用新型提供了一種用于化學反應后的廢液多層過濾組件，具備了可該一種用于化學反應后的廢液多層過濾組件，通過設置的廢液過濾機構便于對化學反應釜內部反應后的廢液進行多層的過濾后，進行排放，對廢液進行多層過濾后，防止了廢液對環境造成了污染，且防止排放有毒物質等優點，可以有效解決背景技術中的問題。

2、技術方案：為實現上述目的，本實用新型采取的技術方案為：一種用于化學反應后的廢液多層過濾組件，包括化學反應釜，所述化學反應釜的下端固定連接有支撐穩定腳，所述化學反應釜外壁的一側下部固定連接有廢液過濾機構，所述化學反應釜外壁的另一側上部固定連接有進料連接管。

3、優選的，所述化學反應釜下端的三角均與支撐穩定腳的上端通過焊接進行固定，所述化學反應釜外壁的一側下部與廢液過濾機構的一端固定連接，所述化學反應釜外壁的另一側上部與進料連接管的一端固定連接。

4、優選的，所述廢液過濾機構包括有開關閥門連接管、連接出液管、廢料過濾箱、內限位卡槽、貫穿定位槽、連接排水管、下支撐穩定架、過濾定位框架、內初級過濾芯、內中級過濾芯、內加強過濾芯、一號外包密封墊塊、二號外包密封墊塊與定位連接板，所述化學反應釜外壁的一側下部內壁與開關閥門連接管的一端外壁通過螺紋進行定位，所述開關閥門連接管的另一端內壁與連接出液管的一端外壁通過螺紋進行定位。

5、優選的，所述連接出液管的另一端外壁與廢料過濾箱的一端內壁通過螺紋進行定位，所述廢料過濾箱的另一端與連接排水管的一端固定連接，所述廢料過濾箱的下端固定連接有下支撐穩定架，所述廢料過濾箱內壁的一側均勻開設有內限位卡槽，所述廢料過濾箱的一側開設有貫穿定位槽且與廢料過濾箱的內部之間相互貫通。

6、優選的，所述過濾定位框架的數量為三組，三組所述過濾定位框架的內壁均固定連接有內初級過濾芯、內中級過濾芯和內中級過濾芯，所述過濾定位框架的一端外壁與一號外包密封墊塊的內壁固定連接，所述過濾定位框架的另一端外壁與二號外包密封墊塊的內壁固定連接，所述過濾定位框架的一端固定連接有定位連接板。

7、優選的，三組所述過濾定位框架的外壁均貫穿貫穿定位槽的內壁且進行定位，所述一號外包密封墊塊的外壁位于內限位卡槽的內壁且進行貼合，所述二號外包密封墊塊的外壁位于貫穿定位槽的內壁且進行貼合，所述定位連接板與廢料過濾箱的一側均通過螺栓進行定位，三組所述過濾定位框架均位于廢料過濾箱的內腔且進行定位。

8、有益效果：與現有技術相比，本實用新型提供了一種用于化學反應后的廢液多層過濾組件，具備以下有益效果：該一種用于化學反應后的廢液多層過濾組件，通過設置的廢液過濾機構便于對化學反應釜內部反應后的廢液進行多層的過濾后，進行排放，對廢液進行多層過濾后，防止了廢液對環境造成了污染，且防止排放有毒物質，化學反應釜的內部反應后產生的廢液，操作者可打開開關閥門連接管后，將廢液通過開關閥門連接管、連接出液管進入廢料過濾箱內部，通過內初級過濾芯、內中級過濾芯和內加強過濾芯進行多層過濾，再從連接排水管內排出，且多組過濾定位框架使用一段時間后也便于進行拆卸更換，定位連接板通過螺栓定位于廢料過濾箱的一側，便于拆卸，且將定位連接板帶動了過濾定位框架從貫穿定位槽內抽離出，使得一號外包密封墊塊從內限位卡槽內脫離，再將二號外包密封墊塊從貫穿定位槽內脫離，即可將過濾定位框架從廢料過濾箱內抽離，即可對多組過濾定位框架進行更換，且一號外包密封墊塊位于內限位卡槽內進行貼合定位，二號外包密封墊塊位于貫穿定位槽內進行貼合定位，加強了密封性。

技術特征：

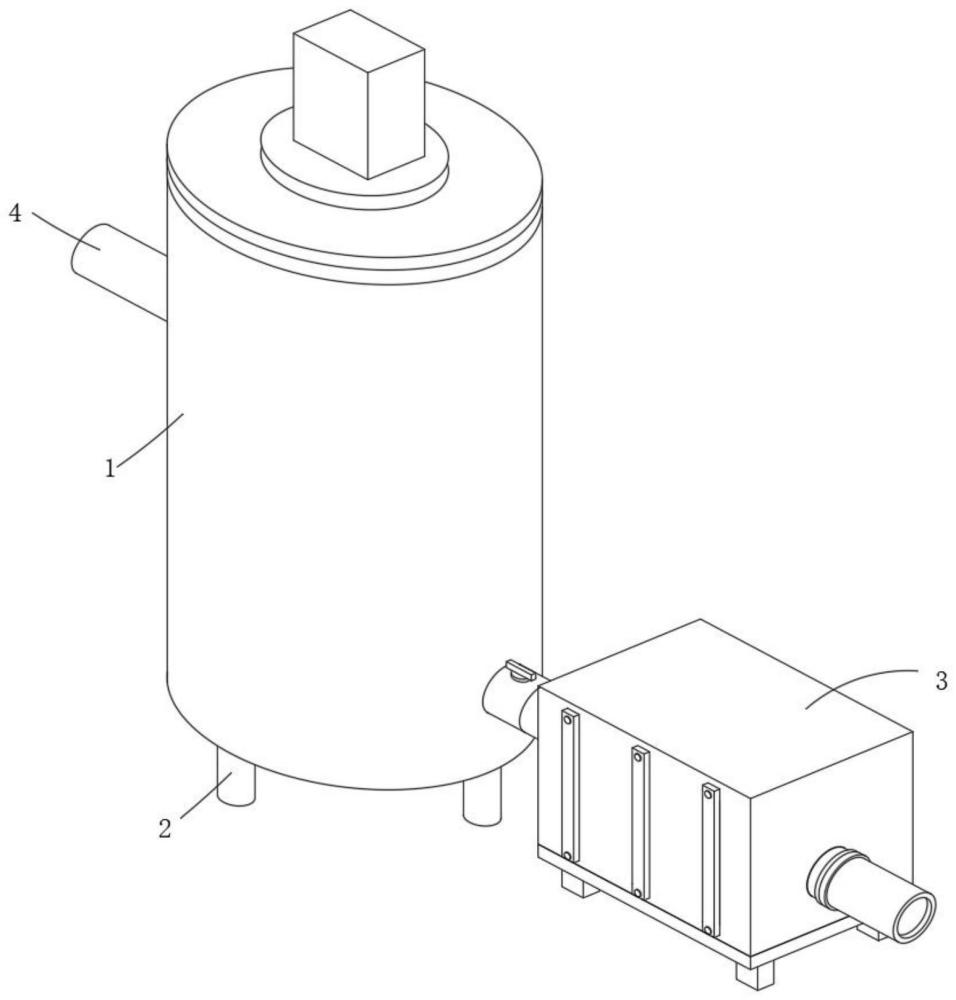

1.一種用于化學反應后的廢液多層過濾組件，包括化學反應釜(1)，其特征在于：所述化學反應釜(1)的下端固定連接有支撐穩定腳(2)，所述化學反應釜(1)外壁的一側下部固定連接有廢液過濾機構(3)，所述化學反應釜(1)外壁的另一側上部固定連接有進料連接管(4)。

2.根據權利要求1所述的一種用于化學反應后的廢液多層過濾組件，其特征在于：所述化學反應釜(1)下端的三角均與支撐穩定腳(2)的上端通過焊接進行固定，所述化學反應釜(1)外壁的一側下部與廢液過濾機構(3)的一端固定連接，所述化學反應釜(1)外壁的另一側上部與進料連接管(4)的一端固定連接。

3.根據權利要求2所述的一種用于化學反應后的廢液多層過濾組件，其特征在于：所述廢液過濾機構(3)包括有開關閥門連接管(301)、連接出液管(302)、廢料過濾箱(303)、內限位卡槽(304)、貫穿定位槽(305)、連接排水管(306)、下支撐穩定架(307)、過濾定位框架(308)、內初級過濾芯(309)、內中級過濾芯(310)、內加強過濾芯(311)、一號外包密封墊塊(312)、二號外包密封墊塊(313)與定位連接板(314)，所述化學反應釜(1)外壁的一側下部內壁與開關閥門連接管(301)的一端外壁通過螺紋進行定位，所述開關閥門連接管(301)的另一端內壁與連接出液管(302)的一端外壁通過螺紋進行定位。

4.根據權利要求3所述的一種用于化學反應后的廢液多層過濾組件，其特征在于：所述連接出液管(302)的另一端外壁與廢料過濾箱(303)的一端內壁通過螺紋進行定位，所述廢料過濾箱(303)的另一端與連接排水管(306)的一端固定連接，所述廢料過濾箱(303)的下端固定連接有下支撐穩定架(307)，所述廢料過濾箱(303)內壁的一側均勻開設有內限位卡槽(304)，所述廢料過濾箱(303)的一側開設有貫穿定位槽(305)且與廢料過濾箱(303)的內部之間相互貫通。

5.根據權利要求4所述的一種用于化學反應后的廢液多層過濾組件，其特征在于：所述過濾定位框架(308)的數量為三組，三組所述過濾定位框架(308)的內壁均固定連接有內初級過濾芯(309)、內中級過濾芯(310)和內中級過濾芯(310)，所述過濾定位框架(308)的一端外壁與一號外包密封墊塊(312)的內壁固定連接，所述過濾定位框架(308)的另一端外壁與二號外包密封墊塊(313)的內壁固定連接，所述過濾定位框架(308)的一端固定連接有定位連接板(314)。

6.根據權利要求5所述的一種用于化學反應后的廢液多層過濾組件，其特征在于：三組所述過濾定位框架(308)的外壁均貫穿貫穿定位槽(305)的內壁且進行定位，所述一號外包密封墊塊(312)的外壁位于內限位卡槽(304)的內壁且進行貼合，所述二號外包密封墊塊(313)的外壁位于貫穿定位槽(305)的內壁且進行貼合，所述定位連接板(314)與廢料過濾箱(303)的一側均通過螺栓進行定位，三組所述過濾定位框架(308)均位于廢料過濾箱(303)的內腔且進行定位。

技術總結
本技術公開了一種用于化學反應后的廢液多層過濾組件，包括化學反應釜，所述化學反應釜的下端固定連接有支撐穩定腳，所述化學反應釜外壁的一側下部固定連接有廢液過濾機構。本技術所述的一種用于化學反應后的廢液多層過濾組件，廢液過濾機構便于對化學反應釜內部反應后的廢液進行多層的過濾后，進行排放，對廢液進行多層過濾后，防止了廢液對環境造成了污染，且防止排放有毒物質，化學反應釜的內部反應后產生的廢液，操作者可打開開關閥門連接管后，將廢液通過開關閥門連接管、連接出液管進入廢料過濾箱內部，通過內初級過濾芯、內中級過濾芯和內加強過濾芯進行多層過濾，再從連接排水管內排出。
