本技術涉及空氣過濾器，具體為一種可更換的空氣過濾器。

背景技術：

1、為了保證送風系統的空氣整潔，需要用到空氣過濾器對空氣進行過濾，空氣過濾器一般用于凈化室內空氣環境，在過濾器安裝在管道出風口位置，通過過濾器內的濾芯攔截空氣中的塵埃以實現空氣過濾，濾芯在長時間使用后需要進行更換。

2、目前的過濾器濾芯在安裝進外殼后，需要利用螺絲對擋網進行安裝，從而對濾芯進行阻擋固定，在更換時，需要對螺絲進行反復拆裝，不利于更換，降低更換效率，且容易使得螺絲滑絲，影響安裝，為此我們提出了一種可更換的空氣過濾器。

技術實現思路

1、本實用新型的目的在于提供一種可更換的空氣過濾器，以解決上述背景技術中提出了目前的過濾器在更換濾芯時，需要利用螺絲對擋網進行拆裝，在更換濾芯時，需要對螺絲進行反復拆裝，不利于更換，降低更換效率，且容易使得螺絲滑絲，影響安裝的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可更換的空氣過濾器，包括外殼、安裝殼、濾芯、擋網和連接機構，所述安裝殼固定連接于所述外殼的前側，所述濾芯活動連接于所述外殼的內部，所述擋網通過所述連接機構固定連接于所述安裝殼的內部，所述連接機構包括卡槽、安裝腔、滑桿、移動塊、復位彈簧、卡塊、移動槽、按動塊和擠壓塊，所述安裝殼的內腔前部的左右部的頂部與底部開設有卡槽，所述擋網的內部左右側開設有安裝腔，所述安裝腔的頂部與底部的中部固定連接有滑桿，所述滑桿的外側滑動連接有移動塊，所述安裝腔的頂部與底部的中部固定連接有復位彈簧，前后部的所述移動塊的后側的相互靠近位置處的中部固定連接有卡塊，所述安裝腔的后側的頂部與底部的中部貫穿開設有移動槽，所述安裝腔的前側中部貫穿滑動連接有按動塊，所述按動塊的后部固定連接有擠壓塊。

3、作為上述技術方案的進一步描述：

4、頂部所述復位彈簧的底端固定連接于頂部所述移動塊的頂部，底部所述復位彈簧的頂端固定連接于底部所述移動塊的底部，且所述復位彈簧套接于所述滑桿的外側。

5、作為上述技術方案的進一步描述：

6、所述卡塊滑動連接于所述移動槽的內部，且所述卡塊的左右側與所述移動槽的左右貼合。

7、作為上述技術方案的進一步描述：

8、所述擠壓塊的后側頂部與底部設置有斜面，頂部所述移動塊的前部底部和底部所述移動塊的前側頂部也設置有斜面。

9、作為上述技術方案的進一步描述：

10、所述安裝殼的前側固定連接有清理機構，所述清理機構包括固定板、限位桿、螺紋桿、轉盤、滑塊、連接板和清理刷，所述安裝殼的前側四角邊部位置處固定連接有固定板，位于右部的頂部與底部的所述固定板的相對側之間的中部固定連接有限位桿，位于左部的頂部與底部的所述固定板的相對側之間的中部貫穿轉動連接有螺紋桿，所述螺紋桿的頂端固定連接有轉盤，所述限位桿和所述螺紋桿的外側設置有滑塊，左右部的所述滑塊的相對側之間的前部固定連接有連接板，所述連接板的后側固定連接有清理刷。

11、作為上述技術方案的進一步描述：

12、左部所述滑塊通過螺紋螺接于所述螺紋桿的外側壁，右部所述滑塊滑動連接于所述限位桿的外側壁，所述清理刷的后側與所述擋網的前側貼合。

13、與現有技術相比，本實用新型的有益效果是：

14、1、該可更換的空氣過濾器，在更換濾芯時，按動按動塊，使得擠壓塊的斜面擠壓移動塊的斜面，使得頂部與底部的移動塊相互遠離，帶動卡塊相互遠離，使卡塊與卡槽解除卡接，拉動擋網將擋網拆卸，將濾芯拉出進行更換，之后重新按動按動塊，使卡塊相互遠離，將卡塊內嵌于卡槽中，松動按動塊，通過復位彈簧的復位，使得移動塊帶動卡塊復位，使卡塊與卡槽卡接，從而避免利用螺絲進行固定，省時省力，方便進行更換，提升更換的效率，且避免了螺絲滑絲的情況出現。

15、2、該可更換的空氣過濾器，通過轉動轉盤，帶動螺紋桿轉動，利用限位桿的限制，在螺紋桿轉動時，從而使得滑塊帶動連接板移動，使得清理刷移動，對擋網上的灰塵進行清理，方便清理，防止灰塵堵塞擋網的網孔，提升裝置的實用性。

技術特征：

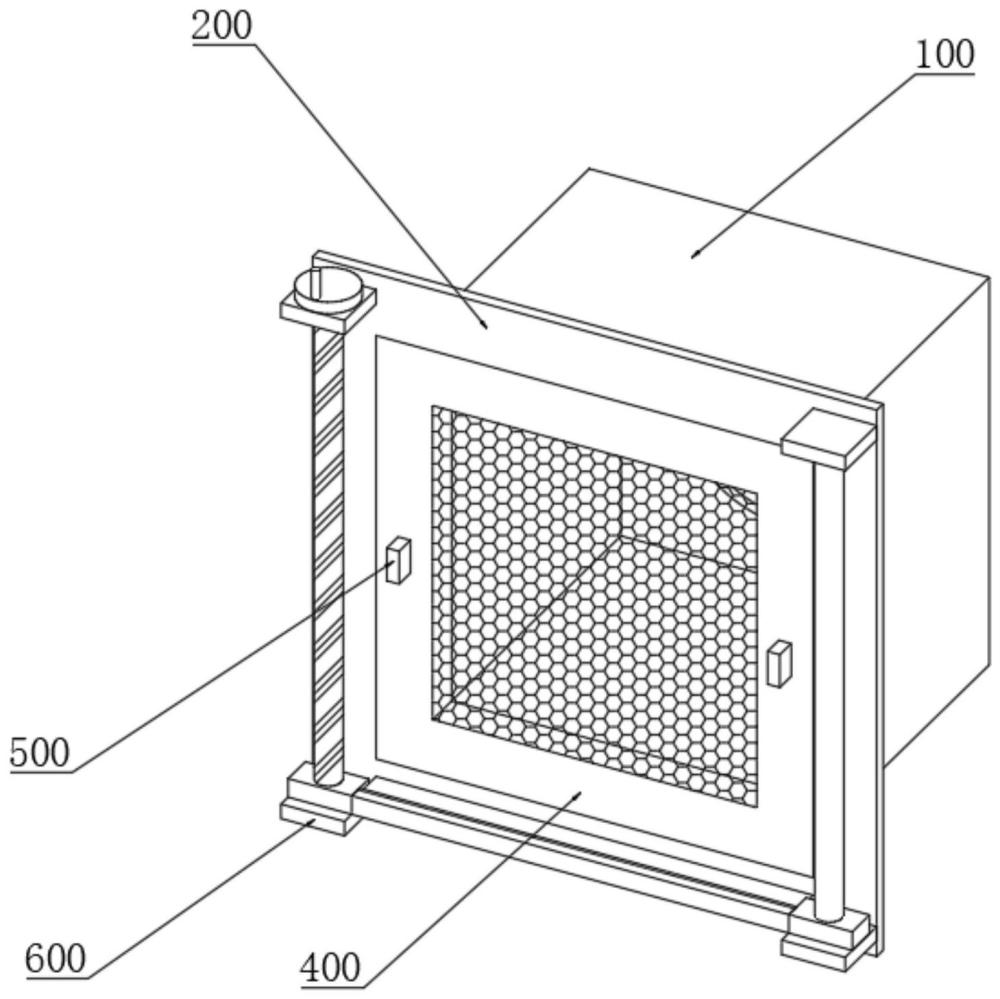

1.一種可更換的空氣過濾器，其特征在于：包括外殼(100)、安裝殼(200)、濾芯(300)、擋網(400)和連接機構(500)，所述安裝殼(200)固定連接于所述外殼(100)的前側，所述濾芯(300)活動連接于所述外殼(100)的內部，所述擋網(400)通過所述連接機構(500)固定連接于所述安裝殼(200)的內部，所述連接機構(500)包括卡槽(510)、安裝腔(520)、滑桿(530)、移動塊(540)、復位彈簧(550)、卡塊(560)、移動槽(570)、按動塊(580)和擠壓塊(590)，所述安裝殼(200)的內腔前部的左右部的頂部與底部開設有卡槽(510)，所述擋網(400)的內部左右側開設有安裝腔(520)，所述安裝腔(520)的頂部與底部的中部固定連接有滑桿(530)，所述滑桿(530)的外側滑動連接有移動塊(540)，所述安裝腔(520)的頂部與底部的中部固定連接有復位彈簧(550)，前后部的所述移動塊(540)的后側的相互靠近位置處的中部固定連接有卡塊(560)，所述安裝腔(520)的后側的頂部與底部的中部貫穿開設有移動槽(570)，所述安裝腔(520)的前側中部貫穿滑動連接有按動塊(580)，所述按動塊(580)的后部固定連接有擠壓塊(590)。

2.根據權利要求1所述的一種可更換的空氣過濾器，其特征在于：頂部所述復位彈簧(550)的底端固定連接于頂部所述移動塊(540)的頂部，底部所述復位彈簧(550)的頂端固定連接于底部所述移動塊(540)的底部，且所述復位彈簧(550)套接于所述滑桿(530)的外側。

3.根據權利要求1所述的一種可更換的空氣過濾器，其特征在于：所述卡塊(560)滑動連接于所述移動槽(570)的內部，且所述卡塊(560)的左右側與所述移動槽(570)的左右貼合。

4.根據權利要求1所述的一種可更換的空氣過濾器，其特征在于：所述擠壓塊(590)的后側頂部與底部設置有斜面，頂部所述移動塊(540)的前部底部和底部所述移動塊(540)的前側頂部也設置有斜面。

5.根據權利要求1所述的一種可更換的空氣過濾器，其特征在于：所述安裝殼(200)的前側固定連接有清理機構(600)，所述清理機構(600)包括固定板(610)、限位桿(620)、螺紋桿(630)、轉盤(640)、滑塊(650)、連接板(660)和清理刷(670)，所述安裝殼(200)的前側四角邊部位置處固定連接有固定板(610)，位于右部的頂部與底部的所述固定板(610)的相對側之間的中部固定連接有限位桿(620)，位于左部的頂部與底部的所述固定板(610)的相對側之間的中部貫穿轉動連接有螺紋桿(630)，所述螺紋桿(630)的頂端固定連接有轉盤(640)，所述限位桿(620)和所述螺紋桿(630)的外側設置有滑塊(650)，左右部的所述滑塊(650)的相對側之間的前部固定連接有連接板(660)，所述連接板(660)的后側固定連接有清理刷(670)。

6.根據權利要求5所述的一種可更換的空氣過濾器，其特征在于：左部所述滑塊(650)通過螺紋螺接于所述螺紋桿(630)的外側壁，右部所述滑塊(650)滑動連接于所述限位桿(620)的外側壁，所述清理刷(670)的后側與所述擋網(400)的前側貼合。

技術總結
本技術公開了空氣過濾器領域的一種可更換的空氣過濾器，包括外殼、安裝殼、濾芯、擋網和連接機構，所述安裝殼固定連接于所述外殼的前側，所述濾芯活動連接于所述外殼的內部，所述擋網通過所述連接機構固定連接于所述安裝殼的內部，該可更換的空氣過濾器，在更換濾芯時，按動按動塊，使得頂部與底部的移動塊相互遠離，帶動卡塊相互遠離，使卡塊與卡槽解除卡接，拉動擋網將擋網拆卸，將濾芯拉出進行更換，之后重新按動按動塊，將卡塊內嵌于卡槽中，松動按動塊，使得移動塊帶動卡塊復位，使卡塊與卡槽卡接，從而避免利用螺絲進行固定，省時省力，方便進行更換，提升更換的效率，且避免了螺絲滑絲的情況出現。

技術研發人員：劉志福,程勇
受保護的技術使用者：湖南禾瑞環境科技有限公司
技術研發日：20240401
技術公布日：2025/4/28
