本發明涉及點膠，特別是涉及一種點膠機膠量自動調整的方法及系統。

背景技術：

1、目前隨著電子產品的微型化和生產工藝的要求越來越高，對點膠設備的膠量控制越來越嚴格，點膠設備在使用過程中，膠管、氣壓以及噴嘴等膠路配件會發生不同程度的磨損，設備使用時間越長磨損越嚴重，會導致相同膠路參數的出膠量發生波動，需定期校正膠量。

2、傳統方法是先按照膠路參數出膠，由人工判斷膠重是否符合要求，若不符合，人工調整點膠參數之后，再次出膠重新稱重，直至符合膠重條件，整個過程不僅效率低下，還大大提高了人工和時間成本。

技術實現思路

1、本發明要解決的技術問題是提供一種點膠機膠量自動調整的方法及系統，該膠量自動調整方法不僅實現了自動化膠量調節，提高了調節效率，還大大節約了人工和時間成本，確保生產產品的品質。

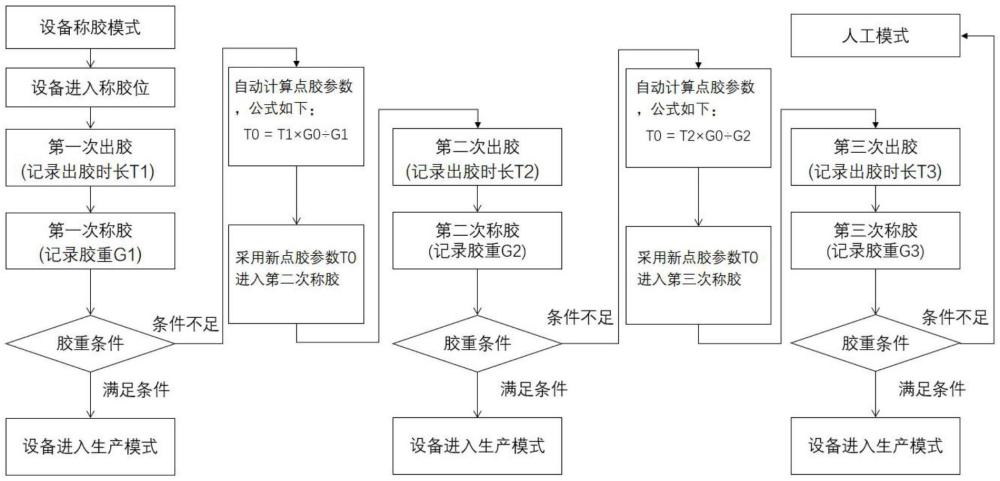

2、本發明解決其技術問題采用的技術方案是：一種點膠機膠量自動調整的方法，包括點膠機，所述點膠機包括點膠閥和稱重機構，所述點膠閥膠量自動調整包括以下步驟：

3、s100：設定點膠閥點膠的標準膠重g0，校正稱重機構；

4、s200：點膠閥出膠至稱重機構的時間記錄為實際出膠時長t，稱重機構記錄膠重g；

5、s300：記錄的膠重g與標準膠重g0進行比較，如果g＝g0，則進入生產模式，否則，進入點膠參數t0的計算；

6、其中，點膠參數計算步驟包括：

7、s301：根據實際出膠時長t、標準膠重g0和記錄的膠重g，得出點膠參數t0；

8、s302：精密天枰自動清零；

9、s303：采用點膠參數t0控制出膠時間，并進行出膠，記錄實際出膠時長t和膠重g；

10、s304：執行步驟s300。

11、在其中一個實施例中，所述點膠機膠量自動調整的方法的點膠參數t0計算公式：t0＝t×g0÷g。

12、在其中一個實施例中，所述點膠機膠量自動調整的方法的步驟s304還包括以此累計循環3次，如還未滿足標準膠重條件，則報警提示進行人工模式。

13、在其中一個實施例中，所述點膠機膠量自動調整的方法步驟s100還包括以下步驟：

14、s101：稱重機構上放置稱膠容器，并對稱膠容器的重量進行清零操作。

15、在其中一個實施例中，所述點膠機膠量自動調整的方法步驟s100還包括以下步驟：

16、s102：設定稱膠節拍，所述稱膠節拍為點膠閥進入稱膠模式的時間設置；

17、s103：檢測稱膠節拍條件，符合稱膠節拍的條件，則進入稱膠步驟s200。

18、一種點膠機膠量自動調整系統，用于實現調整方法，所述點膠機還包括工作臺和運動控制模組，所述運動控制模組和稱重機構安裝在工作臺上，運動控制模組的驅動端與點膠閥連接，所述運動控制模組用于驅動點膠閥進行移動和對點膠閥的點膠路徑進行控制。

19、在其中一個實施例中，所述點膠機膠量自動調整系統的運動控制模組包括支撐架、沿y軸方向移動的第一直線模組和沿z軸方向移動的第二直線模組，第一直線模組的驅動端與第二直線模組連接，第二直線模組的驅動端與點膠閥連接。

20、在其中一個實施例中，所述點膠機膠量自動調整系統的點膠機還包括工業電腦，工業電腦設置有用于運行本調整系統的控制軟件。

21、在其中一個實施例中，所述點膠機膠量自動調整系統的點膠機還包括用于對產品進行檢測的視覺檢測機構，視覺檢測機構包括ccd相機組件，所述運動控制模組的驅動端與ccd相機組件連接。

22、在其中一個實施例中，所述點膠機膠量自動調整系統的點膠機還包括氣密檢測機構，氣密檢測機構用于對組裝后的產品的氣密性進行檢測。

23、本申請的有益效果為：

24、本申請?zhí)峁┝艘环N點膠機膠量自動調整的方法及系統，將點膠參數與膠重進行線性關聯，根據出膠時長及實際膠重進行計算得出更加適合的點膠參數，維持膠路與膠重的穩定性，保證生產產品的品質。該點膠機膠量自動調整的方法及系統不僅實現了自動化點膠調整，還提高了調節效率，大大節約了人工和時間成本。

25、該點膠機膠量自動調整的方法的點膠參數的計算方式不僅簡單方便，而且無需對系統參數進行各方面的調整。

26、該點膠機膠量自動調整的方法再經過3輪的自動調整后，若還不滿足標準膠重條件，系統報警由人工對設備進行檢測，確保設備的正常運行。

27、該點膠機膠量自動調整的方法可根據用戶需求，設定自動調整膠量的稱膠節拍，從而確保生產質量。

28、該點膠機膠量自動調整的系統采用運動控制模組和工業電腦，提高了點膠閥的移動和膠量的調整效率。

技術特征：

1.一種點膠機膠量自動調整的方法，其特征在于，包括點膠機，所述點膠機包括點膠閥(1)和稱重機構(2)，所述點膠閥(1)膠量自動調整包括以下步驟：

2.根據權利要求1所述的點膠機膠量自動調整的方法，其特征在于，所述點膠參數t0計算公式：t0＝t×g0÷g。

3.根據權利要求1所述的點膠機膠量自動調整的方法，其特征在于，所述步驟s304還包括以此累計循環3次，如還未滿足標準膠重條件，則報警提示進行人工模式。

4.根據權利要求1所述的點膠機膠量自動調整的方法，其特征在于，所述步驟s100還包括以下步驟：

5.根據權利要求1所述的點膠機膠量自動調整的方法，其特征在于，所述步驟s100還包括以下步驟：

6.一種點膠機膠量自動調整系統，用于實現如權利要求1-5中任意一項所述的調整方法，其特征在于，所述點膠機還包括工作臺(3)和運動控制模組(4)，所述運動控制模組(4)和稱重機構(2)安裝在工作臺(3)上，運動控制模組(4)的驅動端與點膠閥(1)連接，所述運動控制模組(4)用于驅動點膠閥(1)進行移動和對點膠閥(1)的點膠路徑進行控制。

7.根據權利要求6所述的點膠機膠量自動調整系統，其特征在于，所述運動控制模組(4)包括支撐架、沿y軸方向移動的第一直線模組(41)和沿z軸方向移動的第二直線模組(42)，第一直線模組(41)的驅動端與第二直線模組(42)連接，第二直線模組(42)的驅動端與點膠閥(1)連接。

8.根據權利要求6所述的點膠機膠量自動調整系統，其特征在于，所述點膠機還包括工業電腦，工業電腦設置有用于運行本調整系統的控制軟件。

9.根據權利要求6所述的點膠機膠量自動調整系統，其特征在于，所述點膠機還包括用于對產品進行檢測的視覺檢測機構(5)，視覺檢測機構(5)包括ccd相機組件，所述運動控制模組(4)的驅動端與ccd相機組件連接。

10.根據權利要求6所述的點膠機膠量自動調整系統，其特征在于，所述點膠機還包括氣密檢測機構，氣密檢測機構用于對組裝后的產品的氣密性進行檢測。

技術總結
本發明涉及一種點膠機膠量自動調整的方法及系統，所述點膠閥膠量自動調整包括以下步驟：S100：設定點膠閥點膠的標準膠重G0，校正稱重機構；S200：點膠閥出膠至稱重機構的時間記錄為實際出膠時長T，稱重機構記錄膠重G；S300：記錄的膠重G與標準膠重G0進行比較，如果G＝G0，則進入生產模式，否則，進入點膠參數T0的計算；點膠參數計算步驟：S301：根據實際出膠時長T、標準膠重G0和記錄的膠重G，得出點膠參數T0；S302：稱重機構自動清零；S303：采用點膠參數T0控制出膠時間，并進行出膠，記錄實際出膠時長T和膠重G；S304：執行步驟S300。該膠量自動調整方法不僅實現了自動化膠量調節，提高了調節效率，還大大節約了人工和時間成本，確保生產產品的品質。

技術研發人員：王景昱,許雙濤
受保護的技術使用者：蘇州景容精控科技有限公司
技術研發日：
技術公布日：2025/4/28
