本技術涉及一種廢液中析出氯化鋰結晶的處理裝置。

背景技術：

1、氯化鋰結晶的制備方法中，蒸餾法是污水最少最環保的一種制備方法，例如公告號為cn105001101a的中國發明申請專利，公開了一種4-氯-2-三氟乙酰基苯胺水合物鹽酸鹽的合成方法，低溫下將正丁基鋰溶液滴加到4-氯-n-特戊酰基苯胺溶液中，反應得到4-氯-n-特戊酰基苯胺的雙鋰鹽溶液，然后低溫下向溶液中通入三氟乙酰氯氣體反應得到4-氯-2-三氟乙酰基-n-特戊酰基苯胺，最后將4-氯-2-三氟乙酰基-n-特戊酰基苯胺在酸性條件下水解得到產物4-氯-2-三氟乙酰基苯胺水合物鹽酸鹽，該發明用正丁基鋰作堿，在鹽酸中和后基本都轉化為有比較高經濟價值的氯化鋰溶液；采用該合成方法后，需要通過對廢液中的氯化鋰溶液干燥處理得到氯化鋰結晶，然而該方法卻存在如下缺陷：

2、1、在蒸餾過程中產生的水汽直接進行了排放，產生的廢氣會對空氣造成一定程度的污染；

3、2、蒸餾產生大量的水蒸氣，會增加房間內的空氣濕度，對人的身體健康產生影響，雖然有排風機，但是水汽過多需要的排風力就越大，會增加排風負擔和能耗。

技術實現思路

1、針對上述所述，本實用新型提供一種廢液中析出氯化鋰結晶的處理裝置，以解決上述現有技術中存在的問題。

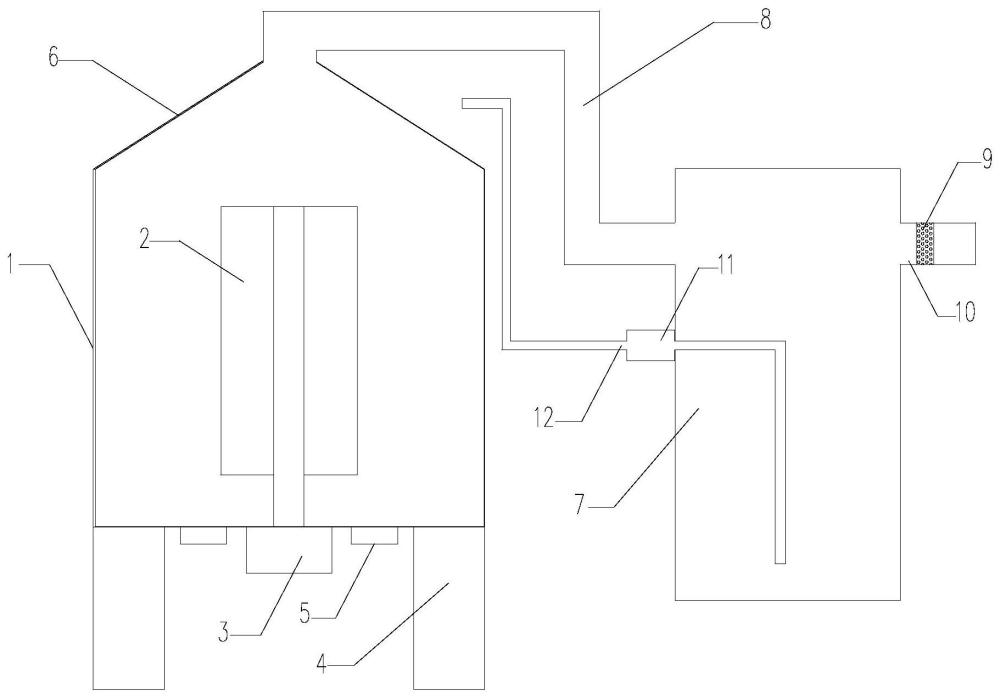

2、根據本實用新型一方面，提供一種廢液中析出氯化鋰結晶的處理裝置，包括殼體，還包括可以收集結晶過程中水汽并將水汽冷凝成水的收集組件、吸附廢氣的吸附組件，收集組件與殼體頂部連接，吸附組件連接在收集組件的排氣端；

3、所述殼體內設有攪拌棒，所述殼體底部設有電機，所述殼體底部設有對殼體加熱的加熱部件和支撐架，攪拌棒下端穿過殼體底部與電機的轉動端連接，且攪拌棒與殼體底部轉動密封連接；

4、所述收集組件包括收集罩、可使水汽冷凝成水的收集桶、將水汽從殼體內運輸到收集桶的運輸管，收集罩設置在殼體上方，收集桶設置在殼體外部一側，運輸管一端連接在收集罩中間位置，另一端連接在收集桶側面上部；

5、所述收集桶底部還設有可將收集后的水回流到殼體內用于清洗殼體的回流組件。

6、優選的，所述吸附組件包括活性炭吸附層，收集桶側面上部設有排氣管，活性炭吸附層設置在排氣管內。

7、優選的，所述回流組件包括水泵、回流水管，水泵固定在收集桶外壁，且水泵的入水管伸入收集桶底部，回流水管一端連接水泵出水端，另一端可伸入殼體。

8、優選的，所述收集桶采用不銹鋼材質。

9、優選的，所述收集罩可拆卸的放置在殼體的頂部出口。

10、本實用新型的有益效果在于：

11、1、通過將水汽收集，避免水汽外排，同時水汽進入收集桶以后，遇到收集桶外壁會冷凝形成水落入到桶底，冷凝后的水可以用來清洗殼體，較為環保。

12、2、在水汽經過收集桶以后，氣態水冷凝成液態水，其余廢氣成分經過排氣管的吸附以后排出極大的降低了廢氣的有害成分。

技術特征：

1.一種廢液中析出氯化鋰結晶的處理裝置，包括殼體，其特征在于：還包括可以收集結晶過程中水汽并將水汽冷凝成水的收集組件、吸附廢氣的吸附組件，收集組件與殼體頂部連接，吸附組件連接在收集組件的排氣端；

2.根據權利要求1所述的一種廢液中析出氯化鋰結晶的處理裝置，其特征在于：所述吸附組件包括活性炭吸附層，收集桶側面上部設有排氣管，活性炭吸附層設置在排氣管內。

3.根據權利要求1所述的一種廢液中析出氯化鋰結晶的處理裝置，其特征在于：所述回流組件包括水泵、回流水管，水泵固定在收集桶外壁，且水泵的入水管伸入收集桶底部，回流水管一端連接水泵出水端，另一端可伸入殼體。

4.根據權利要求3所述的一種廢液中析出氯化鋰結晶的處理裝置，其特征在于：所述收集桶采用不銹鋼材質。

5.根據權利要求1所述的一種廢液中析出氯化鋰結晶的處理裝置，其特征在于：所述收集罩可拆卸的放置在殼體的頂部出口。

技術總結
本技術公開了一種廢液中析出氯化鋰結晶的處理裝置，包括殼體，還包括可以收集結晶過程中水汽并將水汽冷凝成水的收集組件、吸附廢氣的吸附組件，收集組件與殼體頂部連接，吸附組件連接在收集組件的排氣端；所述殼體內設有攪拌棒，所述殼體底部設有電機，所述殼體底部設有對殼體加熱的加熱部件和支撐架，攪拌棒下端穿過殼體底部與電機的轉動端連接，且攪拌棒與殼體底部轉動密封連接；與現有技術相比：通過將水汽收集，避免水汽外排，同時水汽進入收集桶以后，遇到收集桶外壁會冷凝形成水落入到桶底，冷凝后的水可以用來清洗殼體；在水汽經過收集桶以后，氣態水冷凝成液態水，其余廢氣成分經過排氣管的吸附以后排出極大的降低了廢氣的有害成分。

技術研發人員：廖元杰
受保護的技術使用者：黃石市博爾化工有限公司
技術研發日：20240402
技術公布日：2025/3/20
