本技術涉及工業生產裝置，尤其涉及一種便于更換的環錘組件及其破碎裝置。

背景技術：

1、環錘式破碎機是一種常見的物料破碎設備，它通過高速轉動的錘體與物料碰撞來實現物料的破碎。這種破碎機具有結構簡單、破碎比大、生產效率高等優點，因此在工業生產中得到了廣泛應用。然而，在實際使用過程中，由于破碎機在特殊的工作環境和不可控因素條件下工作，導致錘頭磨損嚴重，甚至可能出現錘頭損壞的情況。由于破碎機本身的結構形式和裝配條件限制，錘頭的更換和維護變得非常困難，無法提供現場進行維修和更換，以至于生產無法運行甚至整個設備閑置廢，這樣就造成資源浪費，從而增加生產成本。

2、在專利“一種環錘式破碎機的環錘組件”(公開號為cn210815489u，以下簡稱現有技術1)中公開了一種環錘式破碎機的環錘組件，現有技術1中所描述的錘頭具有光面和花紋，這樣的設計可以減少錘頭與被破碎物料之間的直接接觸面積，降低磨損；且在每層定位組上，第一錘頭和第二錘頭交錯布置，這種排布方式可以使錘頭受到的磨損更加均勻，延長錘頭的使用壽命；還選擇了耐磨性能較好的材料來制造錘頭，延長使用壽命；通過螺紋連接組件等方式，使錘頭與定位座固定連接，確保錘頭的穩固性，減少因摩擦等導致的磨損；對比文件1中通過減少錘頭的磨損來解決資源和降低成本；但是對于錘頭來說不管如何去延長它的使用壽命，都是會磨損的，以至于后續的加工效果不理想，還是需要對其進行更換，但是現有的環錘組件并沒有對于其更換有一個好的方案。

技術實現思路

1、有鑒于此，本實用新型實施例提供了一種便于更換的環錘組件及其破碎裝置，用以解決環錘在使用過程中因為磨損而損壞后更換不便的問題。

2、第一方面，本實用新型實施例提供一種便于更換的環錘組件，包括破碎機，所述破碎機設有破碎機箱；其特征在于，還包括軸承座、轉輥和環錘；所述破碎機箱內部中空設有破碎腔；所述軸承座包括第一軸承座和第二軸承座；所述第一軸承座和第二軸承座分別固定于所述破碎腔相對的兩側；所述第一軸承座和第二軸承座分別與所述轉輥的兩端呈可拆卸連接；所述轉輥的兩端分別通過軸承安裝在第一軸承座和第二軸承座內且能夠在所述軸承座內自由轉動；所述環錘可拆卸式的固定在所述轉輥上，且所述環錘的外緣與所述破碎腔的內壁相切；所述環錘包括若干；若干所述環錘沿所述轉輥的圓周方向按預設的間隔設置；若干所述環錘沿所述轉輥的軸向方向兩兩交錯設置。

3、優選的，所述環錘上設有若干個破碎齒，所述破碎齒沿所述環錘的周向均勻分布；所述破碎齒的形狀包括三角形或矩形。

4、優選的，所述破碎齒的材質為硬質合金或陶瓷材料且具有較高的耐磨性和抗沖擊性。

5、優選的，所述破碎機箱上還設有進料口和出料口，所述進料口位于所述破碎腔的上方，所述出料口位于所述破碎腔的一側。

6、優選的，所述破碎機箱內部還設有篩網，所述篩網位于所述出料口的外部；所述破碎機箱的底部還設有排料口；物料通過所述篩網過濾后再通過所述排料口排出。

7、優選的，還包括環錘組件定位機構；所述環錘組件定位機構包括定位塊和定位銷，所述定位塊固定在所述破碎機箱上，所述定位銷固定在所述轉輥上，當所述轉輥轉動到所述定位塊的位置時，所述定位銷能插入所述定位塊內限制轉輥的轉動。

8、優選的，所述環錘通過緊固件進行固定；所述緊固件包括螺栓和螺母，所述環錘通過所述螺栓和螺母固定在所述轉輥上。

9、優選的，所述可拆卸連接為鍵連接；所述轉輥的兩端設有一段中空部分；所述轉輥通過與一對軸頭的鍵連接與所述軸承座呈可拆卸式連接；所述轉輥的兩端在與所述鍵連接相適配的位置上設有緊定螺釘；所述鍵連接的鍵通過所述緊定螺釘進行固定。

10、優選的，所述可拆卸連接為脹套連接；所述轉輥的兩端設有一段中空部分；所述轉輥通過與一對軸頭的脹套連接與所述軸承座呈可拆卸式連接；所述轉輥在脹套的安裝位置的外部還設有脹套保護套；所述脹套保護套由所述轉輥的外圈向內圈延伸設置，并將所述脹套的位置全部罩設在內。

11、第二方面，提供一種破碎裝置，包括如上任一項所述的一種便于更換的環錘組件。

12、本實用新型提供的一種便于更換的環錘組件及其破碎裝置具有以下有益效果：

13、1.高效破碎：環錘的設計使得破碎過程更為高效。環錘上設置的破碎齒能夠有效地對物料進行破碎，且破碎齒的形狀(如三角形或矩形)能夠適應不同的破碎需求，從而提高破碎效率。

14、2.便于維護和更換：環錘組件的設計使得其更換變得非常簡便。通過采用可拆卸連接(如鍵連接或脹套連接)，可以方便地將轉輥和環錘從破碎機上拆卸下來，從而便于進行維護和更換。此外，環錘的定位機構也使得更換過程更為精確和快速。

15、3.結構穩定：破碎機箱內部設有篩網，能夠過濾掉破碎后的物料中的大塊雜質，保證出料口的物料質量。同時，破碎機箱的底部還設有排料口，方便清理和維護。

16、綜上所述，這種便于更換的環錘組件及其破碎裝置具有高效、便捷、耐用、可調、環保和穩定等多重優點，適用于各種需要破碎物料的場合。

技術特征：

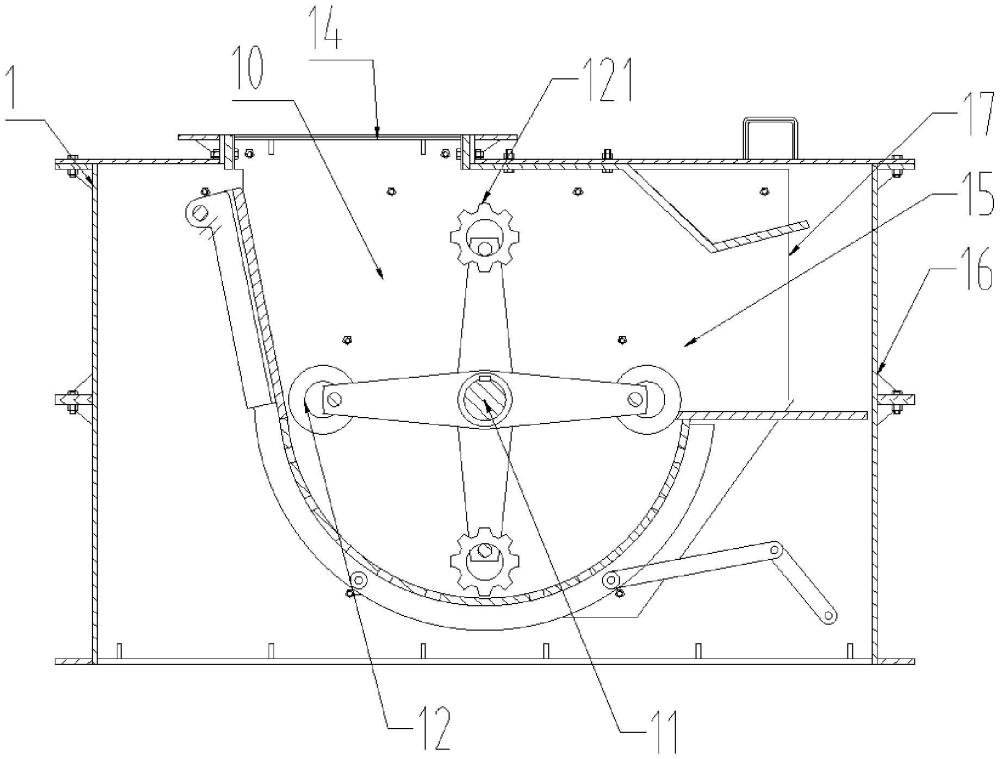

1.一種便于更換的環錘組件，包括破碎機，所述破碎機設有破碎機箱（1）；其特征在于，還包括軸承座、轉輥（11）和環錘（12）；

2.根據權利要求1所述的一種便于更換的環錘組件，其特征在于，所述環錘（12）上設有若干個破碎齒（121），所述破碎齒沿所述環錘（12）的周向均勻分布；

3.根據權利要求2所述的一種便于更換的環錘組件，其特征在于，所述破碎齒（121）的材質為硬質合金或陶瓷材料且具有耐磨性和抗沖擊性。

4.根據權利要求1所述的一種便于更換的環錘組件，其特征在于，所述破碎機箱（1）上還設有進料口（14）和出料口（15），所述進料口（14）位于所述破碎腔的上方，所述出料口（15）位于所述破碎腔（10）的一側。

5.根據權利要求4所述的一種便于更換的環錘組件，其特征在于，所述破碎機箱（1）內部還設有篩網（17），所述篩網（17）位于所述出料口（15）的外部；所述破碎機箱（1）的底部還設有排料口（16）；物料通過所述篩網（17）過濾后再通過所述排料口（16）排出。

6.根據權利要求1所述的一種便于更換的環錘組件，其特征在于，還包括環錘組件定位機構；所述環錘組件定位機構包括定位塊和定位銷，所述定位塊固定在所述破碎機箱（1）上，所述定位銷固定在所述轉輥（11）上，當所述轉輥（11）轉動到所述定位塊的位置時，所述定位銷能插入所述定位塊內限制轉輥（11）的轉動。

7.根據權利要求6所述的一種便于更換的環錘組件，其特征在于，所述環錘（12）通過緊固件進行固定；所述緊固件包括螺栓和螺母，所述環錘（12）通過所述螺栓和螺母固定在所述轉輥（11）上。

8.根據權利要求1所述的一種便于更換的環錘組件，其特征在于，所述可拆卸連接為鍵連接；所述轉輥（11）的兩端設有一段中空部分；所述轉輥（11）通過與一對軸頭（20）的鍵連接與所述軸承座呈可拆卸式連接；所述轉輥（11）的兩端在與所述鍵連接相適配的位置上設有緊定螺釘（22）；所述鍵連接的鍵（21）通過所述緊定螺釘（22）進行固定。

9.根據權利要求1所述的一種便于更換的環錘組件，其特征在于，所述可拆卸連接為脹套連接；所述轉輥（11）的兩端設有一段中空部分；所述轉輥（11）通過與一對軸頭（20）的脹套連接與所述軸承座呈可拆卸式連接；所述轉輥（11）在脹套（31）的安裝位置的外部還設有脹套保護套（32）；所述脹套保護套（32）由所述轉輥（11）的外圈向內圈延伸設置，并將所述脹套（31）的位置全部罩設在內。

10.一種破碎裝置，其特征在于，包括如權利要求1至9任一項所述的一種便于更換的環錘組件。

技術總結
本技術涉及工業生產技術領域，具體公開了一種便于更換的環錘組件及其破碎裝置；該環錘組件包括軸承座、轉輥和環錘，在破碎機箱內部中空設有破碎腔。軸承座固定于破碎腔的兩側，轉輥通過軸承安裝在軸承座內并能自由轉動，環錘則可拆卸固定在轉輥上。優選地，環錘上設有破碎齒，其材質為硬質合金或陶瓷材料，形狀為三角形或矩形，沿環錘的周向均勻分布。破碎機箱內還設有進料口、出料口、篩網和排料口，以便有效處理物料。此外，本發明還提供了環錘組件定位機構，利用定位塊和定位銷限制轉輥的轉動，方便更換環錘。環錘通過螺栓和螺母或鍵連接或脹套連接固定在轉輥上，保證了其穩固性和易更換性。

技術研發人員：陸翠翠
受保護的技術使用者：四川志嘉機械設備有限公司
技術研發日：20240415
