本技術屬于燃氣工程，具體為一種天然氣空氣混合裝置。

背景技術：

1、天然氣作為一種工業燃料被廣泛應用，天然氣在燃燒前需要與空氣進行混合，由于天然氣和壓縮空氣兩種氣體密度不一樣，在光滑的燃氣管道內壓縮空氣與天然氣得不到有效的混合，達不到理想的燃燒效果，需要采用緩和裝置將二者有效混合。

2、然而現有的燃氣混合裝置不能精準把控比例穩定均勻混合燃氣與空氣，導致燃氣的品質變差，在不同環境燃燒時，不能輸送對應比例的燃氣，導致燃氣不能發揮其應有的能效，天然氣在燃燒時出現燃燒效率低，燃燒不充分的缺陷，這也造成能源的浪費。

技術實現思路

1、針對現有技術存在的上述問題，本實用新型發明提供一種天然氣空氣混合裝置，通過兩個混合腔室將空氣與天然氣有效混合，提高天然氣的燃燒效率。

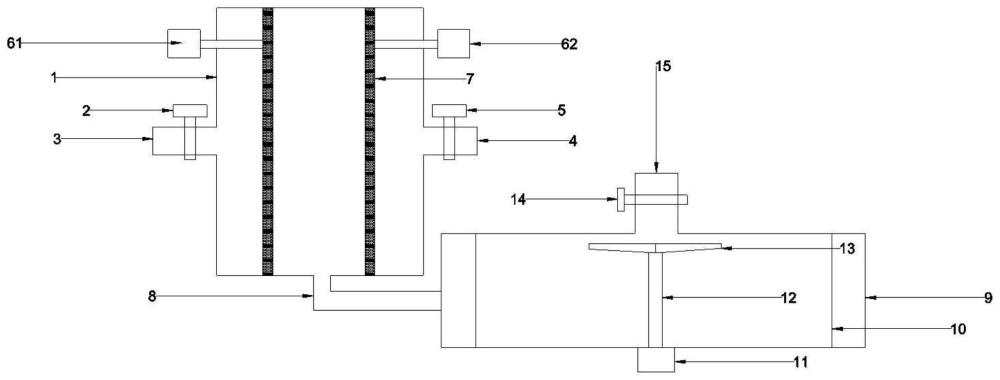

2、為實現上述目的，本實用新型采用如下技術方案：一種天然氣空氣混合裝置，包括：

3、第一混氣腔，第一混氣腔上設置有空氣進氣管、天然氣進氣管、第一氣缸、第二氣缸，第一混氣腔內還設置有混氣板，空氣進氣管和天然氣進氣管相對設置在第一混氣腔兩側，且混氣板為兩塊，第一氣缸輸出端、第二氣缸輸出端延伸至第一混氣腔內，且兩塊混氣板分別安裝在第一氣缸輸出端、第二氣缸輸出端，第一混氣腔底部設置有出氣口；

4、第二混氣腔，第二混氣腔上設置有導氣板，第二混氣腔側端開設進氣口，頂端設置有混合氣出氣管，導氣板外壁與第二混氣腔內壁形成螺旋混氣道，螺旋混氣道的進口與進氣口連通，螺旋混氣道的出口與混合氣出氣管連通；第二混氣腔上還設置有電機，電機輸出端安裝有混氣風扇，混氣風扇位于混合氣出氣管中心；

5、混氣管道，用于連接出氣口和進氣口；

6、控制器，控制器用于連接控制氣體流量調節閥、第一氣缸、第二氣缸、電機和氣體流量調節閥，氣體流量調節閥對應安裝在空氣進氣管、天然氣進氣管和混合氣出氣管上。

7、進一步地，電機輸出端連接有轉動軸，混氣風扇安裝在轉動軸上，轉動軸高度小于第二混氣腔高度。

8、進一步地，第一混氣腔側壁開設有與混氣板滑動配合的滑動槽。

9、進一步地，混氣板上開設有若干氣孔，氣孔均勻設置在混氣板上。

10、進一步地，空氣進氣管和天然氣進氣管中的天然氣與空氣的進氣比例為1：9.52。

11、本實用新型的有益效果：

12、本申請提供了一種天然氣空氣混合裝置，基于兩個混氣腔有效地混合天然氣和空氣，提高燃燒效率，減少能源浪費，通過控制器控制閥門調節進氣量，可以靈活地控制混合氣體的混合比例，滿足用戶的需求，裝置能夠使燃氣設備在燃燒過程中排放出的有害物質減少，達到節能環保的效果，裝置結構簡單、混合效果好，具有較好的實用性。

技術特征：

1.一種天然氣空氣混合裝置，其特征在于，包括：

2.如權利要求1所述的天然氣空氣混合裝置，其特征在于，

3.如權利要求1所述的天然氣空氣混合裝置，其特征在于，

4.如權利要求1所述的天然氣空氣混合裝置，其特征在于，

5.如權利要求1所述的天然氣空氣混合裝置，其特征在于，

技術總結
本技術公開了一種天然氣空氣混合裝置，包括第一混氣腔、與其通過混氣管道連接的第二混氣腔、控制器，第一混氣腔的兩側相對設置空氣進氣管和天然氣進氣管，第一混氣腔內設置有兩塊混氣板，氣缸貫穿第一混氣腔與混氣板連接；第二混氣腔頂端設置有混合氣出氣管，內部密閉安裝有導氣板，導氣板用于與第二混氣腔形成螺旋混氣道，螺旋混氣道的進口與進氣口連通，出口與混合氣出氣管連通，第二混氣腔中心處設置有混氣風扇。這種基于兩個混氣腔有效地混合天然氣和空氣，通過控制器靈活地控制混合氣體的混合比例，滿足用戶的需求，使燃氣設備在燃燒過程中排放出的有害物質減少，達到節能環保的效果，裝置結構簡單、混合效果好，具有較好的實用性。

技術研發人員：丁策,顧俊偉,簡鏈錦,牛浩,林波
受保護的技術使用者：成都華潤燃氣設計有限公司
技術研發日：20240419
技術公布日：2025/4/28
