本技術屬于金屬加工，具體為一種具有快速干燥功能的金屬加工用噴涂設備。

背景技術：

1、在金屬加工領域，噴涂是一種常見的表面處理工藝，用于增強金屬的防腐性、美觀度或?qū)崿F(xiàn)特定的功能性，然而，現有的噴涂設備往往通過手持噴涂件進行噴涂，缺乏對金屬物件的穩定夾持機制，導致在噴涂過程中因工件移動或震動而影響噴涂效果。

技術實現思路

1、為了克服上述缺陷，本實用新型提供了一種具有快速干燥功能的金屬加工用噴涂設備，解決了現有的噴涂設備往往缺乏對金屬物件的穩定夾持機制，導致在噴涂過程中因工件移動或震動而影響噴涂效果的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有快速干燥功能的金屬加工用噴涂設備，包括底座，所述底座的上方轉動連接有若干個轉桿，所述底座的內壁固定連接有螺桿套，所述螺桿套的內壁轉動連接有雙向螺紋桿，所述雙向螺紋桿遠離螺桿套的一端固定連接有把手，所述雙向螺紋桿貫穿底座的一側，所述雙向螺紋桿的外壁螺紋連接有有兩個立板，所述立板貫穿轉桿的間隙，兩個立板的上方分別固定連接有兩個夾板，所述夾板的兩端為開口式設計，底座的上方固定連接有兩個滑軌，所述滑軌內設有兩個連接板，所述連接板的兩側通過銷軸轉動連接有若干個滑輪。

3、作為本實用新型的進一步方案：所述連接板的上方設有支架，所述支架的上方設有入料倉，所述入料倉的下方轉動連接有連通管，所述連通管貫穿支架的一側，所述連通管的下方固定連接有噴涂管。

4、作為本實用新型的進一步方案：所述底座的內壁固定連接有隔板，所述隔板的內壁設有風扇，所述隔板和底座與風扇相對應的位置開設有入風口。

5、作為本實用新型的進一步方案：所述隔板遠離風扇的一端設有若干個加熱管，所述加熱管的一端貫穿底座的一側，所述加熱管的端部設有電機。

6、作為本實用新型的進一步方案：所述底座的遠離入風口的一側開設有出風口，所述出風口的位置與入風口的位置相對應。

7、作為本實用新型的進一步方案：所述底座的一側開設有滑槽，所述滑槽內滑動連接有收集槽，所述收集槽的位置位于轉桿的下方。

8、與現有技術相比，本實用新型的有益效果在于：

9、1、該具有快速干燥功能的金屬加工用噴涂設備，通過設置轉桿、螺桿套、雙向螺紋桿、立板和夾板，將待噴涂的金屬放置在轉桿的上方，擰動把手，把手帶動雙向螺紋桿通過螺桿套在底座的內部轉動，雙向螺紋桿轉動的過程中帶動立板相互靠近或遠離，由于立板貫穿轉桿之間的間隙，立板移動時不會受到轉桿之間的影響，立板帶動夾板進行移動，對放置在轉桿上方的金屬進行夾持，通過設置對金屬物件的穩定夾持機制，避免了在噴涂過程中工件的移動或震動，保證了噴涂的效果。

10、2、該具有快速干燥功能的金屬加工用噴涂設備，通過設置進風口、風扇、電機、加熱管和出風口，金屬噴涂完成后，啟動電機，電機帶動加熱管進行加熱，加熱的同時風扇進行轉動，風扇轉動從入風口吸入氣流，氣流會經過加熱管，加熱管對風扇吹出的氣流進行加熱，從出風口流出，在氣流從出風口流出的過程中，經過加熱后的熱氣流會經過向轉桿上方的金屬，對噴涂完成后的金屬進行干燥處理，保證了空氣流動的同時又保證了干燥的效果，提高了該設備的實用性。

技術特征：

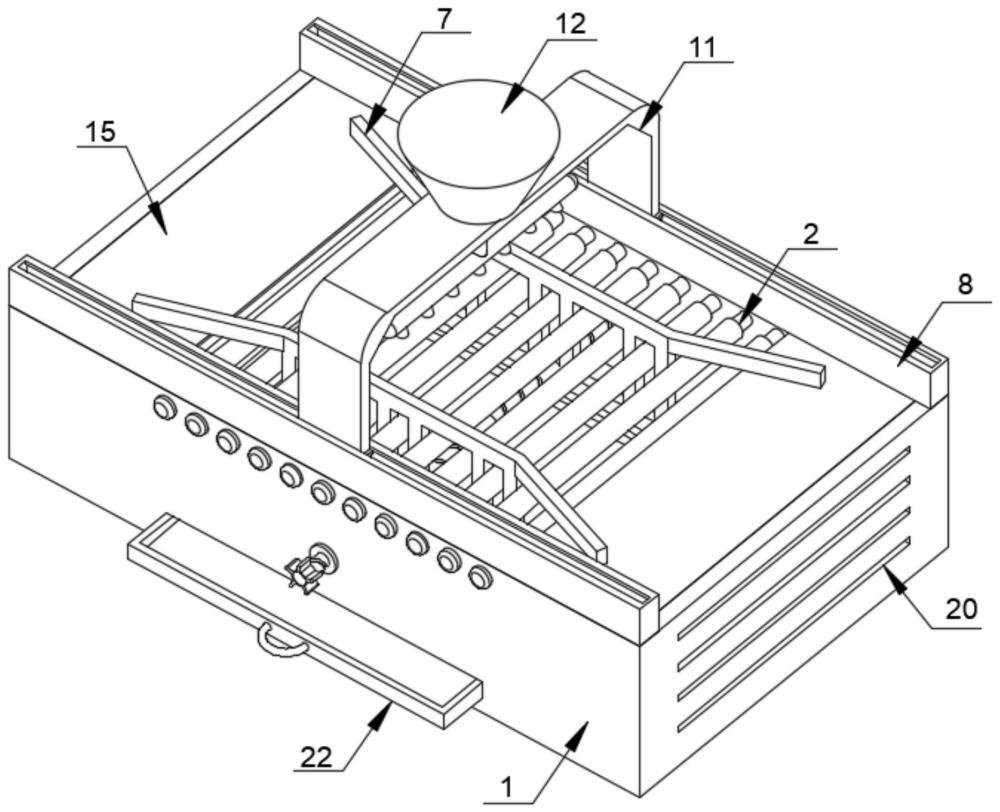

1.一種具有快速干燥功能的金屬加工用噴涂設備，包括底座(1)，其特征在于：所述底座(1)的上方轉動連接有若干個轉桿(2)，所述底座(1)的內壁固定連接有螺桿套(3)，所述螺桿套(3)的內壁轉動連接有雙向螺紋桿(4)，所述雙向螺紋桿(4)遠離螺桿套(3)的一端固定連接有把手(5)，所述雙向螺紋桿(4)貫穿底座(1)的一側，所述雙向螺紋桿(4)的外壁螺紋連接有有兩個立板(6)，所述立板(6)貫穿轉桿(2)的間隙，兩個立板(6)的上方分別固定連接有兩個夾板(7)，所述夾板(7)的兩端為開口式設計，底座(1)的上方固定連接有兩個滑軌(8)，所述滑軌(8)內設有兩個連接板(9)，所述連接板(9)的兩側通過銷軸轉動連接有若干個滑輪(10)。

2.根據權利要求1所述的一種具有快速干燥功能的金屬加工用噴涂設備，其特征在于：所述連接板(9)的上方設有支架(11)，所述支架(11)的上方設有入料倉(12)，所述入料倉(12)的下方轉動連接有連通管(13)，所述連通管(13)貫穿支架(11)的一側，所述連通管(13)的下方固定連接有噴涂管(14)。

3.根據權利要求1所述的一種具有快速干燥功能的金屬加工用噴涂設備，其特征在于：所述底座(1)的內壁固定連接有隔板(15)，所述隔板(15)的內壁設有風扇(16)，所述隔板(15)和底座(1)與風扇(16)相對應的位置開設有入風口(17)。

4.根據權利要求3所述的一種具有快速干燥功能的金屬加工用噴涂設備，其特征在于：所述隔板(15)遠離風扇(16)的一端設有若干個加熱管(18)，所述加熱管(18)的一端貫穿底座(1)的一側，所述加熱管(18)的端部設有電機(19)。

5.根據權利要求3所述的一種具有快速干燥功能的金屬加工用噴涂設備，其特征在于：所述底座(1)的遠離入風口(17)的一側開設有出風口(20)，所述出風口(20)的位置與入風口(17)的位置相對應。

6.根據權利要求1所述的一種具有快速干燥功能的金屬加工用噴涂設備，其特征在于：所述底座(1)的一側開設有滑槽(21)，所述滑槽(21)內滑動連接有收集槽(22)，所述收集槽(22)的位置位于轉桿(2)的下方。

技術總結
本技術公開了一種具有快速干燥功能的金屬加工用噴涂設備，屬于金屬加工技術領域，其包括底座，所述底座的上方轉動連接有若干個轉桿，所述底座的內壁固定連接有螺桿套，所述螺桿套的內壁轉動連接有雙向螺紋桿，所述雙向螺紋桿遠離螺桿套的一端固定連接有把手。該具有快速干燥功能的金屬加工用噴涂設備，通過設置轉桿、螺桿套、雙向螺紋桿、立板和夾板，把手帶動雙向螺紋桿通過螺桿套在底座的內部轉動，雙向螺紋桿轉動的過程中帶動立板相互靠近或遠離，立板帶動夾板進行移動，對放置在轉桿上方的金屬進行夾持，通過設置對金屬物件的穩定夾持機制，避免了在噴涂過程中工件的移動或震動，保證了噴涂的效果。

技術研發人員：李杰
受保護的技術使用者：嵊州市東恒機械有限公司
技術研發日：20240416
技術公布日：2025/4/28
