本技術涉及水泥研磨加工，尤其涉及一種分級式水泥生產用水泥熟料粉磨裝置。

背景技術：

1、隨著社會發展，對城市基礎建設的要求不斷提高，水泥在道路建設中起著關鍵作用，通過水泥攪拌機加工后形成漿體，能夠快速硬化將材料黏結在一起，提高道路建設速度和質量，支撐城市快速發展。

2、經檢索，公告號cn217910594u的一種分級式水泥生產用水泥熟料粉磨裝置，涉及水泥生產領域。該分級式水泥生產用水泥熟料粉磨裝置，包括加工箱，所述加工箱內腔頂部設置有兩個破碎輥，兩個所述破碎輥底部設置有多個粉碎輥，所述加工箱內腔設置有多個研磨輥，所述破碎輥、粉碎輥和研磨輥兩端均固定連接有安裝桿。該分級式水泥生產用水泥熟料粉磨裝置，對加工破碎粉碎后的水泥原料進行研磨成需要的顆粒，通過多個破碎輥、多個粉碎輥和多個研磨輥對水泥原料進行多級加工，將水泥原料分成三部分進行加工，保證對加工箱內部水泥原料的研磨效率，減少研磨輥的工作量，保證研磨輥的使用壽命。

3、基于上述專利，通過多個破碎輥、多個粉碎輥和多個研磨輥對水泥原料進行多級加工，將水泥原料分成三部分進行加工，保證對加工箱內部水泥原料的研磨效率，減少研磨輥的工作量，保證研磨輥的使用壽命，收集箱內部的水泥原料堆積到一定量后，使收集箱底部的移動板推動推動彈簧收縮，使收集箱移動到空槽一側，可以將收集箱拉出加工箱內部，保證收集箱收集的水泥原料移動的快速，保證加工箱內部對水泥原料加工的快速高效，但是多個研磨輥在同時對水泥塊進行研磨時，使用的傳輸帶在遇到硬度較高的原料時會打滑，導致研磨輥無法正常使用，使裝置對水泥研磨的效果變差，導致裝置不便細磨出所需的水泥，從而降低生產效率，增加生產成本。

4、為此，針對現有的裝置對水泥研磨效果不佳以及不便將水泥在研磨時含有的水分進行烘干的問題，需要一種解決上述問題的分級式水泥生產用水泥熟料粉磨裝置。

技術實現思路

1、為了解決現有技術存在的對水泥研磨效果不佳以及不便將水泥在研磨時含有的水分進行烘干的問題，本申請提供一種分級式水泥生產用水泥熟料粉磨裝置。

2、為實現上述目的，本實用新型提供了如下技術方案：

3、一種分級式水泥生產用水泥熟料粉磨裝置，包括破碎倉，所述破碎倉右端固定連接有單向電機，所述單向電機驅動端固定連接有第一破碎輪，所述第一破碎輪左端通過直齒輪組連接有第二破碎輪，所述破碎倉底端固定連接有下料板，所述下料板底端固定連接有第一研磨倉，所述第一研磨倉底端固定連接有第二研磨倉，所述第二研磨倉前端外壁固定連接有控制器，所述第一研磨倉前端外壁通過烘干組件連接有風箱，所述第一研磨倉右端通過研磨組件連接有雙向電機，所述研磨組件包括位于第一研磨倉和第二研磨倉內壁底端均固定連接的過濾板，所述雙向電機上下兩端驅動軸通過錐齒輪組分別連接有傳動桿和連接架，所述傳動桿外壁上下兩側和連接架內壁前后兩側均固定連接有若干個研磨刀片。

4、作為本實用新型的進一步改進，所述烘干組件包括位于風箱前端固定連接的防塵網，所述風箱內壁安裝有循環風扇，所述風箱上下兩端均固定連接有連接管并貫穿，所述連接管內壁均安裝有發熱絲。

5、作為本實用新型的進一步改進，所述直齒輪組包括位于第一破碎輪左端固定連接的第二齒輪以及位于第二破碎輪左端固定連接的第一齒輪，所述第二齒輪和第一齒輪之間為嚙合連接。

6、作為本實用新型的進一步改進，所述錐齒輪組包括位于連接架右端外壁和傳動桿外壁右端固定連接的第二錐齒輪以及位于雙向電機上下兩端均固定連接的第一錐齒輪，所述第一錐齒輪與第二錐齒輪之間位于嚙合連接。

7、作為本實用新型的進一步改進，所述連接架右端外壁分別轉動連接在第一研磨倉和第二研磨倉內壁右端。

8、作為本實用新型的進一步改進，所述傳動桿外壁均轉動連接在連接架內壁。

9、作為本實用新型的進一步改進，所述連接管另一端分別固定連接在下料板和第二研磨倉前端。

10、綜上所述，與現有技術相比，本申請包括以下至少一種有益技術效果：

11、1、本實用新型中，通過雙向電機、過濾板、第一錐齒輪、第二錐齒輪、傳動桿、連接架和研磨刀片組合使用下，提高水泥研磨的效果，確保水泥的粒度分布更均勻、顆粒更細致，從而改善水泥的物理性能和化學性能，提高產品的質量和穩定性，提高對水泥的加工效率，減少加工所需成本。

12、2、本實用新型中，通過風箱、防塵網、循環風扇、連接管和發熱絲組合使用下，對水泥進行烘干處理，而通過烘干可以減少水泥研磨料中的水分含量，降低研磨時水泥料的黏性，提高研磨時的質量，并且可防止水泥中水分對裝置產生腐蝕，提高裝置使用壽命。

技術特征：

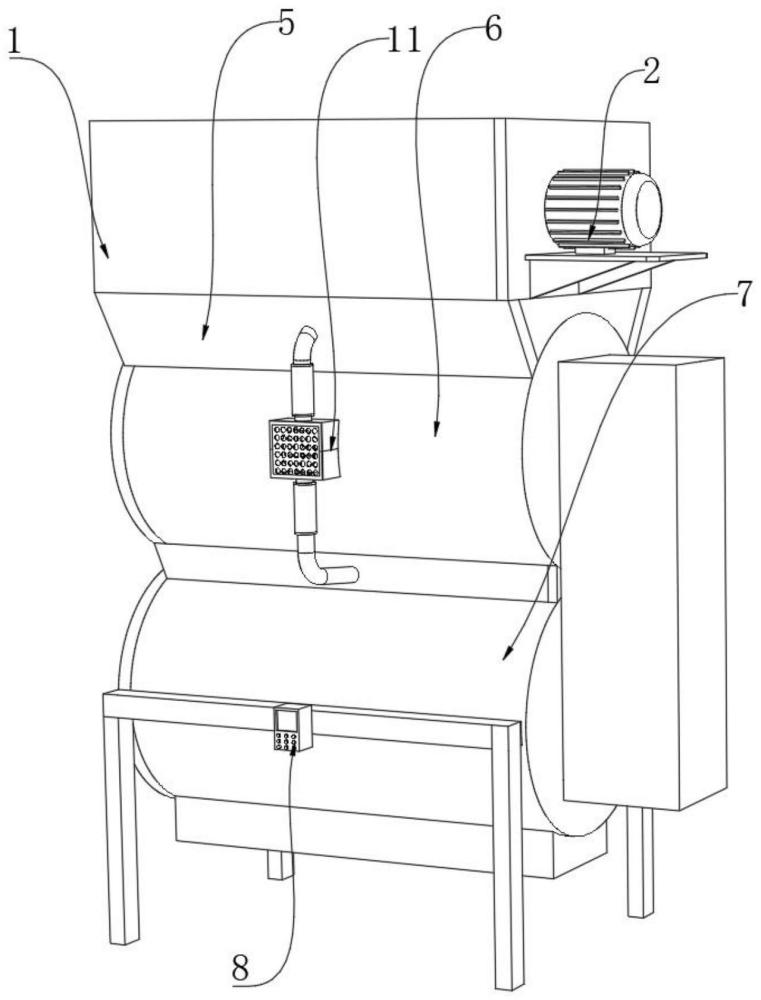

1.一種分級式水泥生產用水泥熟料粉磨裝置，包括破碎倉(1)，其特征在于：所述破碎倉(1)右端固定連接有單向電機(2)，所述單向電機(2)驅動端固定連接有第一破碎輪(3)，所述第一破碎輪(3)左端通過直齒輪組連接有第二破碎輪(4)，所述破碎倉(1)底端固定連接有下料板(5)，所述下料板(5)底端固定連接有第一研磨倉(6)，所述第一研磨倉(6)底端固定連接有第二研磨倉(7)，所述第二研磨倉(7)前端外壁固定連接有控制器(8)，所述第一研磨倉(6)前端外壁通過烘干組件連接有風箱(9)，所述第一研磨倉(6)右端通過研磨組件連接有雙向電機(10)，所述研磨組件包括位于第一研磨倉(6)和第二研磨倉(7)內壁底端均固定連接的過濾板(11)，所述雙向電機(10)上下兩端驅動軸通過錐齒輪組分別連接有傳動桿(14)和連接架(15)，所述傳動桿(14)外壁上下兩側和連接架(15)內壁前后兩側均固定連接有若干個研磨刀片(16)。

2.根據權利要求1所述的一種分級式水泥生產用水泥熟料粉磨裝置，其特征在于：所述烘干組件包括位于風箱(9)前端固定連接的防塵網(17)，所述風箱(9)內壁安裝有循環風扇(18)，所述風箱(9)上下兩端均固定連接有連接管(19)并貫穿，所述連接管(19)內壁均安裝有發熱絲(20)。

3.根據權利要求1所述的一種分級式水泥生產用水泥熟料粉磨裝置，其特征在于：所述直齒輪組包括位于第一破碎輪(3)左端固定連接的第二齒輪(22)以及位于第二破碎輪(4)左端固定連接的第一齒輪(21)，所述第二齒輪(22)和第一齒輪(21)之間為嚙合連接。

4.根據權利要求1所述的一種分級式水泥生產用水泥熟料粉磨裝置，其特征在于：所述錐齒輪組包括位于連接架(15)右端外壁和傳動桿(14)外壁右端固定連接的第二錐齒輪(13)以及位于雙向電機(10)上下兩端均固定連接的第一錐齒輪(12)，所述第一錐齒輪(12)與第二錐齒輪(13)之間位于嚙合連接。

5.根據權利要求1所述的一種分級式水泥生產用水泥熟料粉磨裝置，其特征在于：所述連接架(15)右端外壁分別轉動連接在第一研磨倉(6)和第二研磨倉(7)內壁右端。

6.根據權利要求1所述的一種分級式水泥生產用水泥熟料粉磨裝置，其特征在于：所述傳動桿(14)外壁均轉動連接在連接架(15)內壁。

7.根據權利要求2所述的一種分級式水泥生產用水泥熟料粉磨裝置，其特征在于：所述連接管(19)另一端分別固定連接在下料板(5)和第二研磨倉(7)前端。

技術總結
本技術涉及水泥研磨加工技術領域，公開了一種分級式水泥生產用水泥熟料粉磨裝置，包括破碎倉，所述破碎倉右端固定連接有單向電機，所述單向電機驅動端固定連接有第一破碎輪，所述第一破碎輪左端通過直齒輪組連接有第二破碎輪，所述破碎倉底端固定連接有下料板，所述下料板底端固定連接有第一研磨倉，所述第一研磨倉底端固定連接有第二研磨倉，所述第二研磨倉前端外壁固定連接有控制器。本技術中，提高水泥研磨的效果，確保水泥的粒度分布更均勻、顆粒更細致，從而改善水泥的物理性能和化學性能，通過烘干可以減少水泥研磨料中的水分含量，降低研磨時水泥料的黏性，提高研磨時的質量。

技術研發人員：彭重偉,王華,趙翔
受保護的技術使用者：巴中海螺水泥有限責任公司
技術研發日：20240425
技術公布日：2025/4/28
