本技術涉及調和蠟上料設備領域，具體是一種穩定劑用調和蠟上料裝置。

背景技術：

1、調和蠟它通常是由多種蠟原料(如石蠟、棕蠟、蜂蠟等)混合而成的，調和蠟可以提供各種不同的性質和功能，例如硬度、透明度、燃燒時間和氣味等，以滿足不同的蠟燭制作需求，穩定劑中添加調和蠟的原因有以下幾個方面，1、改善加工性能，調和蠟可以改善穩定劑的加工性能，如提高流動性、減少摩擦、提高分散性等，從而使穩定劑在生產過程中更加容易操作和控制，2、提高耐候性：調和蠟可以提高穩定劑的耐候性，使其能夠更好地抵抗光照、熱、濕度等環境因素的影響，從而提高產品的使用壽命和可靠性，3、改善表面效果：調和蠟可以改善穩定劑的表面效果，如提高表面光潔度、減少摩擦系數等，從而提高產品的外觀和手感。

2、在將調和蠟添加進入到穩定劑中時，使用者一般采用螺旋輸送機來對調和蠟進行輸送，由于現有的螺旋輸送機在使用時，物料進入到螺旋輸送機中后，一部分物料會留在螺旋輸送機的物料儲存箱的內壁，使得螺旋輸送機無法將留在儲存箱內壁的物料進行完全的輸送，使得使用者需要定期的對留在儲存箱底部的物料進行清理，同時調和蠟一部分會貼附在儲存箱的底部，使用者需要定期的對物料進行清理；因此，針對上述問題提出一種穩定劑用調和蠟上料裝置。

技術實現思路

1、為了彌補現有技術的不足，現有的螺旋輸送機在使用時，物料進入到螺旋輸送機中后，一部分物料會留在螺旋輸送機的物料儲存箱的內壁，使得螺旋輸送機無法將留在儲存箱內壁的物料進行完全的輸送，使得使用者需要定期的對留在儲存箱底部的物料進行清理，同時調和蠟一部分會貼附在儲存箱的底部，使用者需要定期的對物料進行清理的問題，本實用新型提出一種穩定劑用調和蠟上料裝置。

2、本實用新型解決其技術問題所采用的技術方案是：一種穩定劑用調和蠟上料裝置，包括螺旋上料機本體；所述螺旋上料機本體的一側設置有電機，所述螺旋上料機本體的內壁設置有刮料機構；

3、所述刮料機構包括電動伸縮桿，所述電動伸縮桿的數量為兩個，所述電動伸縮桿的表面與螺旋上料機本體的內壁固定連接，所述電動伸縮桿的伸縮端固定連接有第一推料板，所述第一推料板的表面與螺旋上料機本體的內壁接觸，所述第一推料板的一側固定連接有c形桿，所述c形桿的一端固定連接有第二推料板，所述第二推料板的底部和一側均與螺旋上料機本體的內壁接觸，所述螺旋上料機本體的頂部活動連接有防護網，所述防護網的底部與第一推料板的頂部固定連接。

4、作為優選，所述電機的輸出端固定連接有傳動桿，所述傳動桿的一端貫穿至螺旋上料機本體的內壁，并通過軸承與螺旋上料機本體的內壁轉動連接，所述傳動桿的表面與c形桿的內壁活動連接，所述傳動桿的一端固定連接有轉板，所述轉板的表面固定連接有撥料板，所述撥料板的數量若干個，所述第一推料板的內壁開設有通槽，所述通槽的內腔與轉板的表面配合使用。

5、作為優選，所述螺旋上料機本體的一側活動連接有防護門，所述防護門的一側固定安裝有合頁，所述合頁的數量為兩個，所述防護門與螺旋上料機本體的連接處通過合頁轉動連接。

6、通過設置防護門和合頁的配合使用，能夠方便使用者將螺旋上料機本體1中的調和蠟進行清理后進行排除，從而方使用者對清理后的調和蠟進行處理。

7、作為優選，所述螺旋上料機本體的一側固定連接有安裝板，所述安裝板的頂部與電機的底部固定連接。

8、作為優選，所述防護網的底部固定連接有導向塊，所述導向塊的表面與螺旋上料機本體的內壁活動連接。

9、通過設置導向塊，能夠在導向塊的作用下增加防護網在移動時的穩定性，避免防護網在移動時出現傾斜的情況，達到了增加防護網在移動時穩定性的目的。

10、作為優選，所述螺旋上料機本體的頂部開設有導向槽，所述導向槽的數量為兩個，所述導向槽的內腔與導向塊的表面接觸。

11、作為優選，所述螺旋上料機本體的一側固定連接有轉動桿，所述轉動桿的數量為兩個，所述轉動桿的表面轉動連接有限位板，所述限位板的內壁活動連接有限位桿，所述限位桿的一端與防護門的一側固定連接，所述限位板的內壁開設有卡槽，所述卡槽的內腔與限位桿的內壁緊密接觸。

12、本實用新型的有益之處在于：

13、本實用新型通過設置刮料機構，能夠在刮料機構的作用下，方便使用者對螺旋上料機本體中沒有完全輸送的調和蠟進行刮除，從而方便使用者對螺旋上料機本體中的調和蠟進行清理，達到了方便使用者對螺旋上料機本體中調和蠟進行刮除和清理的目的。

技術特征：

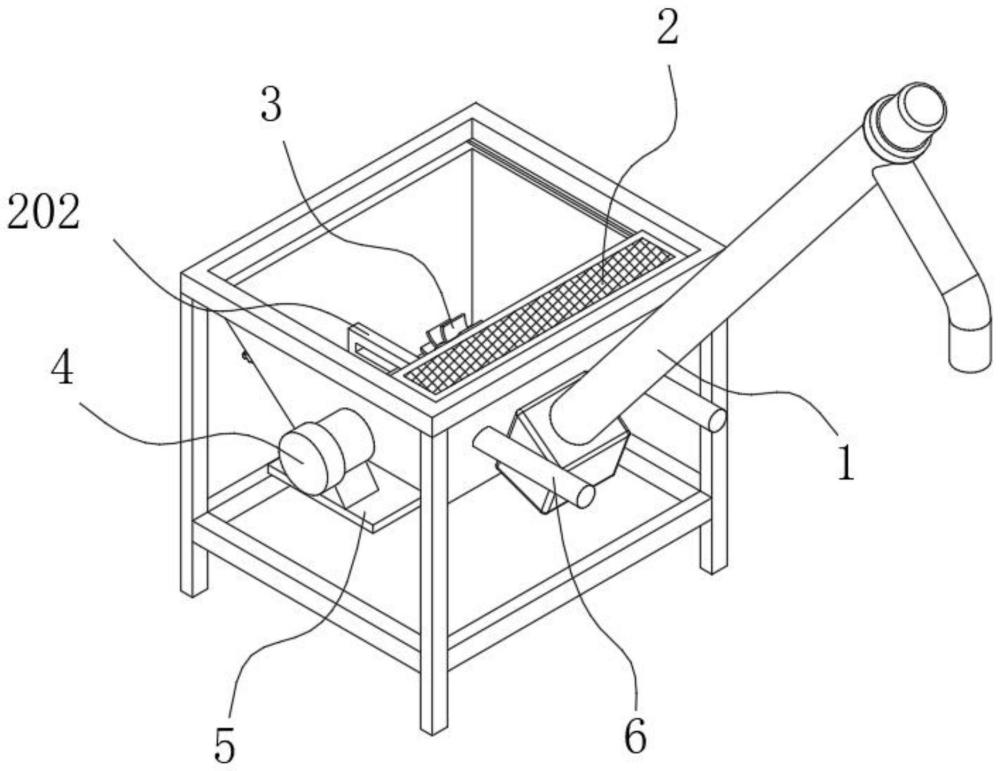

1.一種穩定劑用調和蠟上料裝置，其特征在于：包括螺旋上料機本體(1)；所述螺旋上料機本體(1)的一側設置有電機(4)，所述螺旋上料機本體(1)的內壁設置有刮料機構(2)；

2.根據權利要求1所述的一種穩定劑用調和蠟上料裝置，其特征在于：所述電機(4)的輸出端固定連接有傳動桿(11)，所述傳動桿(11)的一端貫穿至螺旋上料機本體(1)的內壁，并通過軸承與螺旋上料機本體(1)的內壁轉動連接，所述傳動桿(11)的表面與c形桿(202)的內壁活動連接，所述傳動桿(11)的一端固定連接有轉板(7)，所述轉板(7)的表面固定連接有撥料板(3)，所述撥料板(3)的數量若干個，所述第一推料板(201)的內壁開設有通槽(16)，所述通槽(16)的內腔與轉板(7)的表面配合使用。

3.根據權利要求1所述的一種穩定劑用調和蠟上料裝置，其特征在于：所述螺旋上料機本體(1)的一側活動連接有防護門(9)，所述防護門(9)的一側固定安裝有合頁(8)，所述合頁(8)的數量為兩個，所述防護門(9)與螺旋上料機本體(1)的連接處通過合頁(8)轉動連接。

4.根據權利要求1所述的一種穩定劑用調和蠟上料裝置，其特征在于：所述螺旋上料機本體(1)的一側固定連接有安裝板(5)，所述安裝板(5)的頂部與電機(4)的底部固定連接。

5.根據權利要求1所述的一種穩定劑用調和蠟上料裝置，其特征在于：所述防護網(203)的底部固定連接有導向塊(205)，所述導向塊(205)的表面與螺旋上料機本體(1)的內壁活動連接。

6.根據權利要求1所述的一種穩定劑用調和蠟上料裝置，其特征在于：所述螺旋上料機本體(1)的頂部開設有導向槽(13)，所述導向槽(13)的數量為兩個，所述導向槽(13)的內腔與導向塊(205)的表面接觸。

7.根據權利要求1所述的一種穩定劑用調和蠟上料裝置，其特征在于：所述螺旋上料機本體(1)的一側固定連接有轉動桿(15)，所述轉動桿(15)的數量為兩個，所述轉動桿(15)的表面轉動連接有限位板(10)，所述限位板(10)的內壁活動連接有限位桿(14)，所述限位桿(14)的一端與防護門(9)的一側固定連接，所述限位板(10)的內壁開設有卡槽(12)，所述卡槽(12)的內腔與限位桿(14)的內壁緊密接觸。

技術總結
本技術屬于調和蠟上料設備領域，具體的說是一種穩定劑用調和蠟上料裝置，包括螺旋上料機本體；所述螺旋上料機本體的一側設置有電機，所述螺旋上料機本體的內壁設置有刮料機構；所述刮料機構包括電動伸縮桿，所述電動伸縮桿的數量為兩個，所述電動伸縮桿的表面與螺旋上料機本體的內壁固定連接，所述電動伸縮桿的伸縮端固定連接有第一推料板，所述第一推料板的表面與螺旋上料機本體的內壁接觸；通過設置刮料機構，能夠在刮料機構的作用下，方便使用者對螺旋上料機本體本體中沒有完全輸送的調和蠟進行刮除，從而方便使用者對螺旋上料機本體中的調和蠟進行清理，達到了方便使用者對螺旋上料機本體中調和蠟進行刮除和清理的目的。

技術研發人員：馮中勛,王立功
受保護的技術使用者：深州市聯富塑膠科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
