本技術涉及污水處理，尤其是一種污水處理用排泥裝置。

背景技術：

1、污水處理設備是一種能有效處理城區的生活污水、工業廢水等的工業設備，避免污水及污染物直接流入水域，通過處理設備對污水進行處理后再排放，以保護生態環境。

2、對比授權號202121916996.2污水處理用排泥裝置，包括設置于集水池底壁上的放置槽，所述放置槽內設有用于收集污泥的收集槽，集水池內設有用于清理污泥的清理機構，集水池內設有用于升降收集槽的升降件，通過采用上述技術方案，在處理污泥的過程中，操作者啟動清理機構，使得清理機構將污泥清理到收集槽內，接著操作者啟動升降將，將收集槽從集水池中升出，此時操作者可以將收集槽取下，并對收集槽內的污泥進行清理，以達到清理污泥的效果，從而便于操作者快速便捷的對污泥進行處理，進而提高污泥處理的便捷性，且有利于提高污水處理的質量。

3、該污水處理用排泥裝置，這樣設置操作者可以將收集槽取下，并對收集槽內的污泥進行清理，以達到清理污泥的效果，從而便于操作者快速便捷的對污泥進行處理，進而提高污泥處理的便捷性，且有利于提高污水處理的質量，但是收集槽不便于對產品進行混合和雜質過濾，影響產品處理時的質量。

技術實現思路

1、本實用新型克服了現有技術的不足，提供一種污水處理用排泥裝置。

2、本實用新型采用以下技術方案實現：

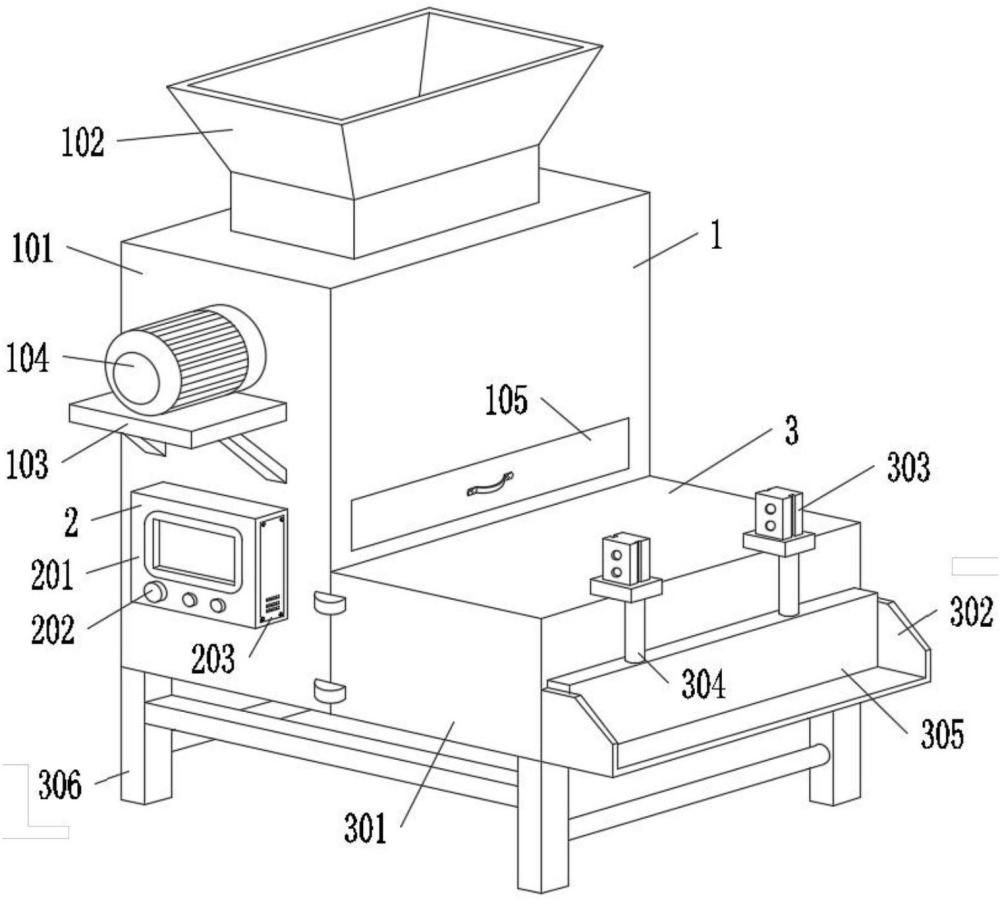

3、一種污水處理用排泥裝置，包括清潔機構、控制機構和沉淀機構，所述清潔機構的正面設置有控制機構，所述清潔機構的右端設置有沉淀機構；

4、所述清潔機構包括清潔箱，所述清潔箱的頂部固定連接有進料斗，所述清潔箱的正面固定連接有支撐板，所述支撐板的頂端固定連接有驅動電機，所述清潔箱的右側滑動連接有抽拉盒，所述抽拉盒的內部固定連接有過濾網，所述驅動電機的后端固定連接有混合組件，所述清潔箱的內壁底端固定連接有導流板。驅動電機帶動混合組件進行驅動，便于對輸入到內部的產品進行攪拌。

5、進一步的：所述清潔箱的正面設置有驅動電機，所述導流板位于抽拉盒的底端，所述導流板位于過濾網的底部，所述混合組件位于過濾網的頂端。

6、進一步的：所述控制機構包括控制箱，所述控制箱的正面固定連接有調節按鈕，所述控制箱的右端螺紋連接有拆卸板，所述拆卸板的右側開設有散熱槽。散熱槽的數量設置為三個，便于對控制箱內部產生的熱量向設備外部排出，避免設備內部溫度過高，影響控制箱的使用壽命。

7、進一步的：所述控制箱位于清潔箱的正面，所述散熱槽位于控制箱的右端。

8、進一步的：所述沉淀機構包括沉淀箱，所述沉淀箱的右端固定連接有出料口，所述出料口的內部滑動連接有擋板，所述擋板的頂部固定連接有伸縮桿，所述伸縮桿的頂端固定連接有伸縮氣缸，所述沉淀箱的底端固定連接有支撐組件。伸縮氣缸以沉淀箱為中心對稱分布，伸縮氣缸通過伸縮桿便于帶動擋板進行位置高度的收縮。

9、進一步的：所述伸縮氣缸位于沉淀箱的頂端，所述伸縮桿位于沉淀箱的右側，所述支撐組件位于清潔箱的底部。

10、本實用新型的有益效果在于：

11、本實用新型中，驅動電機帶動內部的混合組件進行驅動，便于對從進料斗內部輸入的產品進行混合攪拌，通過抽拉盒設置內部的過濾網可以對混合攪拌完畢后的產品內部殘留的雜質進行過濾和攔截，通過清潔箱設置導流板便于將混合和過濾完畢后的產品輸送到沉淀箱的內部，在經過混合過程提高了產品在進行排泥時的產品質量。通過控制箱設置拆卸板便于工作人員對內部零件進行維修和保養，通過沉淀箱設置伸縮氣缸配合伸縮桿便于帶動出料口內部的擋板進行升降，便于對產品進行排出。

技術特征：

1.一種污水處理用排泥裝置，其特征在于，包括清潔機構、控制機構和沉淀機構，所述清潔機構的正面設置有控制機構，所述清潔機構的右端設置有沉淀機構；

2.根據權利要求1所述的污水處理用排泥裝置，其特征在于：所述清潔箱的正面設置有驅動電機，所述導流板位于抽拉盒的底端，所述導流板位于過濾網的底部，所述混合組件位于過濾網的頂端。

3.根據權利要求1所述的污水處理用排泥裝置，其特征在于：所述控制機構包括控制箱，所述控制箱的正面固定連接有調節按鈕，所述控制箱的右端螺紋連接有拆卸板，所述拆卸板的右側開設有散熱槽。

4.根據權利要求3所述的污水處理用排泥裝置，其特征在于：所述控制箱位于清潔箱的正面，所述散熱槽位于控制箱的右端。

5.根據權利要求1所述的污水處理用排泥裝置，其特征在于：所述沉淀機構包括沉淀箱，所述沉淀箱的右端固定連接有出料口，所述出料口的內部滑動連接有擋板，所述擋板的頂部固定連接有伸縮桿，所述伸縮桿的頂端固定連接有伸縮氣缸，所述沉淀箱的底端固定連接有支撐組件。

6.根據權利要求5所述的污水處理用排泥裝置，其特征在于：所述伸縮氣缸位于沉淀箱的頂端，所述伸縮桿位于沉淀箱的右側，所述支撐組件位于清潔箱的底部。

技術總結
本技術公開了一種污水處理用排泥裝置，所述清潔機構的正面設置有控制機構，所述清潔機構的右端設置有沉淀機構；所述清潔機構包括清潔箱，所述清潔箱的頂部固定連接有進料斗，所述清潔箱的正面固定連接有支撐板，所述支撐板的頂端固定連接有驅動電機。本技術通過清潔箱設置驅動電機帶動內部的混合組件進行驅動，便于對從進料斗內部輸入的產品進行混合攪拌，通過抽拉盒設置內部的過濾網可以對混合攪拌完畢后的產品內部殘留的雜質進行過濾和攔截，通過清潔箱設置導流板便于將混合和過濾完畢后的產品輸送到沉淀箱的內部，在經過混合過程提高了產品在進行排泥時的產品質量。

技術研發人員：朱海林,李軍,劉力源,李壹心,王世龍,羅其宸
受保護的技術使用者：天津德鑫石化設備有限公司
技術研發日：20240418
技術公布日：2025/4/28
