本技術涉及空氣過濾，尤其涉及一種可拆卸便于檢修的空氣過濾裝置。

背景技術：

1、空氣過濾器是通過多孔過濾材料的作用從氣固兩相流中捕集粉塵，并使氣體得以凈化的設備，它把含塵量低的空氣凈化處理后送入室內，以保證潔凈房間的工藝要求和一般空調房間內的空氣潔凈度。

2、現有的中國專利cn109331576a，在2019年2月15日公開了一種用于空氣過濾的濾芯，屬于空氣過濾技術領域。一種用于空氣過濾的濾芯，包括有連接盤、上濾芯蓋和下濾芯蓋，連接盤周邊設有用于與配套空氣濾清器卡接的豁口，連接盤上表面分別設有進氣連接管和出氣連接管，進氣連接管和出氣連接管外表面均設有密封膠圈，連接盤下表面通過卡接裝置與上濾芯蓋連接，上濾芯蓋與濾芯主體上端連接，濾芯主體下端與下濾芯蓋連接，上濾芯蓋上表面左側設有用于與出氣連接管連通的連通管。

3、但是，上述裝置的濾芯本體在進行拆卸時，因濾芯本體與上下濾芯蓋不能有效快速的拆卸，缺少快捷拆卸結構，使得在拆卸檢修的時候不是很便利的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種可拆卸便于檢修的空氣過濾裝置，因定位組裝套環和濾芯蓋通過快捷組裝器連接，從而松開快捷組裝器的固定時，使得定位組裝套環在旋轉中可以與濾芯蓋的連接分離，整體拆卸十分方便快捷，使得在后期拆卸檢修時更加方便。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種可拆卸便于檢修的空氣過濾裝置，包括空氣過濾芯體，所述空氣過濾芯體的兩端安裝設置有定位組裝套環，所述定位組裝套環的外端設置有濾芯蓋，所述定位組裝套環和濾芯蓋通過快捷組裝器連接，所述濾芯蓋的外端內側設置有端蓋內槽，所述濾芯蓋、空氣過濾芯體和定位組裝套環的內部設置有內部套腔。

4、通過以上技術方案：通過濾芯蓋、空氣過濾芯體和定位組裝套環內部的內部套腔，使得空氣可以進行流動過濾，在進行檢修時，因定位組裝套環和濾芯蓋通過快捷組裝器連接，從而松開快捷組裝器的固定時，使得定位組裝套環在旋轉中可以與濾芯蓋的連接分離，整體拆卸十分方便快捷，使得在后期拆卸檢修時更加方便。

5、本實用新型進一步設置為，所述快捷組裝器包括定位套殼、提動端柱、金屬彈簧、t型插柱和組裝套腔，所述定位套殼的右端內側設置有組裝套腔，所述定位套殼的上端中間設置有提動端柱，所述提動端柱的下端設置有t型插柱，所述提動端柱的周側位于定位套殼內設置有金屬彈簧，所述定位套殼連接在濾芯蓋上，所述t型插柱連接在定位組裝套環上。

6、通過以上技術方案：因快捷組裝器結構，這樣便于快捷安拆使用，從而便于拆卸檢修。

7、本實用新型進一步設置為，所述定位組裝套環包括內部圓孔腔、定位方板、金屬圓環和定位插孔，所述金屬圓環的內部中間設置有內部圓孔腔，所述金屬圓環的兩端設置有定位方板，所述定位方板的內側設置有定位插孔，所述定位方板通過定位插孔連接在快捷組裝器上，所述金屬圓環的上端連接在空氣過濾芯體上。

8、通過以上技術方案：因定位組裝套環結構，這樣便于旋轉安拆使用。

9、本實用新型進一步設置為，所述空氣過濾芯體包括芯體圓筒架和外側過濾芯棉，所述芯體圓筒架的內外周側設置有外側過濾芯棉，所述芯體圓筒架連接在定位組裝套環上。

10、通過以上技術方案：因空氣過濾芯體結構，這樣便于空氣過濾使用。

11、本實用新型進一步設置為，所述快捷組裝器共設置有四個，且所述快捷組裝器對稱設置在兩個濾芯蓋上。

12、通過以上技術方案：因快捷組裝器共設置有四個，且快捷組裝器對稱設置在兩個濾芯蓋上，從而便于上下快捷固定安裝。

13、本實用新型進一步設置為，所述定位組裝套環通關旋轉卡扣在快捷組裝器上。

14、通過以上技術方案：因定位組裝套環通關旋轉卡扣在快捷組裝器上，這樣便于快捷拆卸使用。

15、本實用新型進一步設置為，所述空氣過濾芯體為軸中心，且所述空氣過濾芯體的兩端呈對稱狀態。

16、通過以上技術方案：因空氣過濾芯體為軸中心，且空氣過濾芯體的兩端呈對稱狀態，這樣便于穩定放置使用。

17、本實用新型的有益效果為：

18、1、通過設置有快捷組裝器結構，這樣便于快捷安拆使用，快捷組裝器的定位套殼一體連接在濾芯蓋上，從而定位套殼可以安裝放置，定位套殼因組裝套腔的區域，使得定位組裝套環可以旋轉套入，定位組裝套環在旋轉套入時，定位組裝套環與t型插柱的底端倒圓接觸，這樣可以將t型插柱頂升，并且使得金屬彈簧形變回縮，旋轉到位后，t型插柱則經過金屬彈簧的回彈力，使得t型插柱插入到定位組裝套環中，從而進行固定定位，避免脫落，拆卸時，人員握住提動端柱向外提動，而后提動端柱帶動t型插柱與定位組裝套環分離，而后定位組裝套環在進行旋轉，使得可以進行拆卸，從而可以進行拆卸檢修，使得檢修更加方便。

19、2、通過設置有定位組裝套環結構，這樣便于旋轉定位安裝使用，定位組裝套環的金屬圓環上端一體連接在空氣過濾芯體上，從而金屬圓環通過內部圓孔腔的區域可以與空氣過濾芯體貫通，金屬圓環在旋轉時，金屬圓環則帶動兩側斜切角的定位方板旋轉到快捷組裝器中，而后通過金屬圓環內側的定位插孔，使得經過快捷組裝器可以有效固定住。

技術特征：

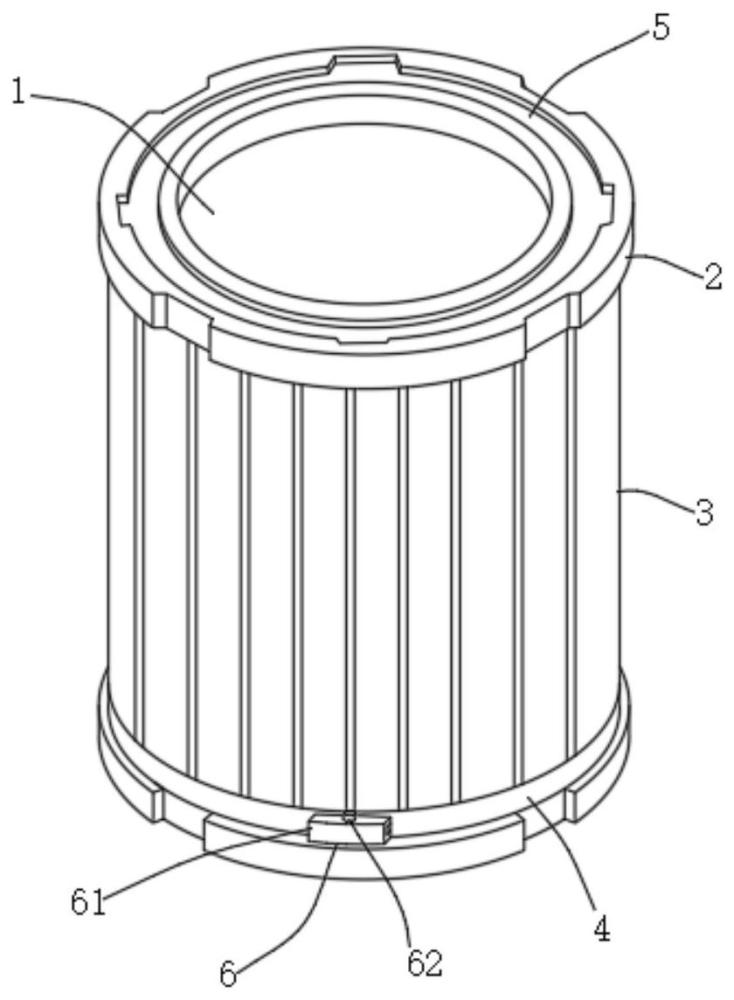

1.一種可拆卸便于檢修的空氣過濾裝置，包括空氣過濾芯體(3)，其特征在于，所述空氣過濾芯體(3)的兩端安裝設置有定位組裝套環(4)，所述定位組裝套環(4)的外端設置有濾芯蓋(2)，所述定位組裝套環(4)和濾芯蓋(2)通過快捷組裝器(6)連接，所述濾芯蓋(2)的外端內側設置有端蓋內槽(5)，所述濾芯蓋(2)、空氣過濾芯體(3)和定位組裝套環(4)的內部設置有內部套腔(1)。

2.根據權利要求1所述的一種可拆卸便于檢修的空氣過濾裝置，其特征在于，所述快捷組裝器(6)包括定位套殼(61)、提動端柱(62)、金屬彈簧(63)、t型插柱(64)和組裝套腔(65)，所述定位套殼(61)的右端內側設置有組裝套腔(65)，所述定位套殼(61)的上端中間設置有提動端柱(62)，所述提動端柱(62)的下端設置有t型插柱(64)，所述提動端柱(62)的周側位于定位套殼(61)內設置有金屬彈簧(63)，所述定位套殼(61)連接在濾芯蓋(2)上，所述t型插柱(64)連接在定位組裝套環(4)上。

3.根據權利要求1所述的一種可拆卸便于檢修的空氣過濾裝置，其特征在于，所述定位組裝套環(4)包括內部圓孔腔(41)、定位方板(42)、金屬圓環(43)和定位插孔(44)，所述金屬圓環(43)的內部中間設置有內部圓孔腔(41)，所述金屬圓環(43)的兩端設置有定位方板(42)，所述定位方板(42)的內側設置有定位插孔(44)，所述定位方板(42)通過定位插孔(44)連接在快捷組裝器(6)上，所述金屬圓環(43)的上端連接在空氣過濾芯體(3)上。

4.根據權利要求1所述的一種可拆卸便于檢修的空氣過濾裝置，其特征在于，所述空氣過濾芯體(3)包括芯體圓筒架(31)和外側過濾芯棉(32)，所述芯體圓筒架(31)的內外周側設置有外側過濾芯棉(32)，所述芯體圓筒架(31)連接在定位組裝套環(4)上。

5.根據權利要求1所述的一種可拆卸便于檢修的空氣過濾裝置，其特征在于，所述快捷組裝器(6)共設置有四個，且所述快捷組裝器(6)對稱設置在兩個濾芯蓋(2)上。

6.根據權利要求1所述的一種可拆卸便于檢修的空氣過濾裝置，其特征在于，所述定位組裝套環(4)通關旋轉卡扣在快捷組裝器(6)上。

7.根據權利要求1所述的一種可拆卸便于檢修的空氣過濾裝置，其特征在于，所述空氣過濾芯體(3)為軸中心，且所述空氣過濾芯體(3)的兩端呈對稱狀態。

技術總結
本技術公開了一種可拆卸便于檢修的空氣過濾裝置，涉及空氣過濾技術領域，包括空氣過濾芯體，所述空氣過濾芯體的兩端安裝設置有定位組裝套環，所述定位組裝套環的外端設置有濾芯蓋，所述定位組裝套環和濾芯蓋通過快捷組裝器連接，所述濾芯蓋的外端內側設置有端蓋內槽，所述濾芯蓋、空氣過濾芯體和定位組裝套環的內部設置有內部套腔。本技術因定位組裝套環和濾芯蓋通過快捷組裝器連接，從而松開快捷組裝器的固定時，使得定位組裝套環在旋轉中可以與濾芯蓋的連接分離，整體拆卸十分方便快捷，使得在后期拆卸檢修時更加方便。

技術研發人員：徐曉波
受保護的技術使用者：顆石過濾科技（上海）有限公司
技術研發日：20240425
技術公布日：2025/3/20
