本技術涉及除塵設備，更具體的說，它涉及一種建筑施工現場降塵裝置。

背景技術：

1、在建筑施工現場，水泥揚起的灰塵彌漫在工地上面，一直盤旋，而且，運輸車來來去去，也會引起灰塵的彌漫，這些飄塵不僅會造成環境的污染，而且對施工現場的人員的身體也會造成一定的損壞，在建筑施工現場我們會看到有降塵裝置對建筑施工現場進行除塵，目前施工現場采用的降塵措施是通過霧炮筒噴出的水霧進行降塵。

2、現有的建筑施工現場降塵裝置能夠對霧炮筒的高度進行調節，現有的霧炮筒噴霧的方向都是固定，噴霧的過程中不便于使霧炮筒在一定的范圍內搖頭旋轉，導致其噴霧的范圍較小，另外現有的霧炮筒都是安裝在支架上，其支架是固定的架子，高度是不能夠進行調節的，其不便于對霧炮筒的高度進行調節，當在較高位置施工產生有灰塵時，雖然通過調節霧炮筒的角度能夠調節霧炮筒噴射的高度，但是有時將霧炮筒調節較高的角度依然達不到相應的高度，因此還需要對霧炮筒的高度進行調節，由于現有的霧炮筒的高度不便于調節，不滿足對較高位置進行降塵，另外現有的建筑施工現場降塵裝置需要對橫向上霧炮筒方向進行調節時，需要對整個降塵裝置進行調節，對霧炮筒方向調節難度較大，其使用的實用性較差。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術中存在的問題，本實用新型提供了一種建筑施工現場降塵裝置，以解決背景技術中提到的技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種建筑施工現場降塵裝置，包括推車和霧炮筒，所述推車的頂端通過旋轉機構連接有固定箱，固定箱的內部固定安裝有升降架，升降架上螺紋連接有用于調節升降架高度的第一螺桿，升降架的底座上安裝有第一電機，第一電機的輸出端與第一螺桿的側端固定連接，升降架的頂端固定連接有圓筒，圓筒的內部中間位置固定連接有固定板，固定板的頂端轉動連接有支撐柱，支撐柱的頂端連接有圓座，所述霧炮筒通過調節機構連接在圓座上，所述圓筒和固定板上連接有用于帶動圓座和霧炮筒搖擺的搖擺機構，便于調節霧炮筒的高度和方向，便于使霧炮筒搖擺降塵，提高噴霧的范圍，提高降塵的范圍。

5、本實用新型進一步設置為，所述搖擺機構包括第二電機，所述第二電機固定安裝在圓筒的內部底端，第二電機的輸出端固定連接有圓板，圓板的頂端一側固定連接有固定柱，所述固定板的側端設置有凸型槽，凸型槽的內部滑動設置有凸型板，凸型板的側端固定連接有橫板，橫板的底端和頂端均設置有條形槽，所述固定柱的頂端插入至下方的條形槽的內部，所述圓座的底端固定連接有搖擺柱，搖擺柱的底端插入至位于上側的條形槽內部，便于使圓座和霧炮筒來回搖擺。

6、本實用新型進一步設置為，所述旋轉機構包括第三電機，所述第三電機固定安裝在所述推車的底端，所述推車的頂端設置有轉槽，轉槽的內部轉動連接有轉座，轉座的底端與第三電機的輸出軸固定連接，轉座的頂端與固定箱的底端固定連接，便于帶動固定箱、圓座和噴霧炮轉動，便于調節噴霧炮橫向上的方向。

7、本實用新型進一步設置為，所述調節機構包括兩個支撐板，兩個所述支撐板固定安裝在圓座上，兩個所述支撐板與霧炮筒轉動連接，所述霧炮筒的底端轉動連接有電動缸，電動缸的底端與圓座的頂端轉動連接，便于霧炮筒上下的角度進行調節。

8、本實用新型進一步設置為，所述支撐柱的頂端固定連接有連接板，連接板通過螺絲與圓座固定連接，便于對圓座進行拆裝。

9、本實用新型進一步設置為，所述固定箱的側端連接有固定塊，固定塊上螺紋連接有螺紋柱，螺紋柱的底端與推車的頂端配合，順時針轉動螺紋柱，螺紋柱順時針轉動相對固定塊向下移動，使螺紋柱的底端與推車的頂端抵緊，便于對固定箱進行固定。

10、本實用新型進一步設置為，所述螺紋柱的頂端固定連接有轉把，通過轉把便于對螺紋柱進行轉動。

11、本實用新型進一步設置為，所述推車的側端固定連接有掛鉤，便于將推車懸掛在相應的車體上，便于車體拉動其移動。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種建筑施工現場降塵裝置，具備以下有益效果：

14、1、第一電機帶動第一螺桿轉動，第一螺桿使升降架的一端移動，升降架延伸或收縮，從而使升降架的高度增加或減小，從而調節升降架的高度，升降架帶動圓座和霧炮筒上下移動，從而便于對霧炮筒的高度進行調節，便于將霧炮筒調節至較高的位置，便于對建筑施工現場較高位置進行降塵，提高了其使用的實用性。

15、2、通過設置搖擺機構便于使圓座來回搖擺，圓座帶動霧炮筒搖擺，在霧炮筒搖擺的過程中，增加了霧炮筒噴出的水霧的范圍，從而增加了噴霧的范圍，增加了對建筑施工現場除塵的范圍，提高了對建筑施工現場除塵的效果。

16、3、通過設置有旋轉機構，通過旋轉機構的第三電機帶動轉座轉動，轉座轉動帶動固定箱、圓座和霧炮筒轉動，在不對整個建筑施工現場降塵裝置移動的情況下就可以對霧炮筒的橫向上的方向進行調節，提高了其使用的便捷性。

技術特征：

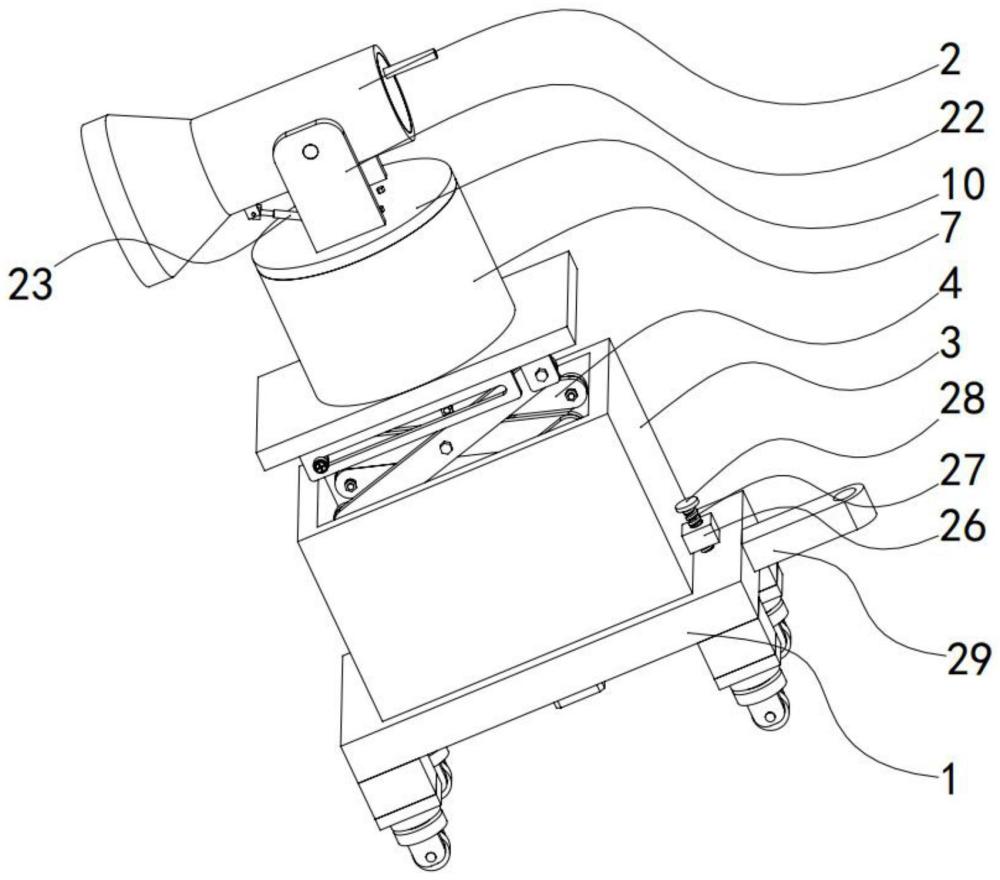

1.一種建筑施工現場降塵裝置，包括推車(1)和霧炮筒(2)，其特征是：所述推車(1)的頂端通過旋轉機構連接有固定箱(3)，固定箱(3)的內部固定安裝有升降架(4)，升降架(4)上螺紋連接有用于調節升降架(4)高度的第一螺桿(5)，升降架(4)的底座上安裝有第一電機(6)，第一電機(6)的輸出端與第一螺桿(5)的側端固定連接，升降架(4)的頂端固定連接有圓筒(7)，圓筒(7)的內部中間位置固定連接有固定板(8)，固定板(8)的頂端轉動連接有支撐柱(9)，支撐柱(9)的頂端連接有圓座(10)，所述霧炮筒(2)通過調節機構連接在圓座(10)上，所述圓筒(7)和固定板(8)上連接有用于帶動圓座(10)和霧炮筒(2)搖擺的搖擺機構。

2.根據權利要求1所述的一種建筑施工現場降塵裝置，其特征是：所述搖擺機構包括第二電機(11)，所述第二電機(11)固定安裝在圓筒(7)的內部底端，第二電機(11)的輸出端固定連接有圓板(12)，圓板(12)的頂端一側固定連接有固定柱(13)，所述固定板(8)的側端設置有凸型槽(14)，凸型槽(14)的內部滑動設置有凸型板(15)，凸型板(15)的側端固定連接有橫板(16)，橫板(16)的底端和頂端均設置有條形槽(17)，所述固定柱(13)的頂端插入至下方的條形槽(17)的內部，所述圓座(10)的底端固定連接有搖擺柱(18)，搖擺柱(18)的底端插入至位于上側的條形槽(17)內部。

3.根據權利要求1所述的一種建筑施工現場降塵裝置，其特征是：所述旋轉機構包括第三電機(19)，所述第三電機(19)固定安裝在所述推車(1)的底端，所述推車(1)的頂端設置有轉槽(20)，轉槽(20)的內部轉動連接有轉座(21)，轉座(21)的底端與第三電機(19)的輸出軸固定連接，轉座(21)的頂端與固定箱(3)的底端固定連接。

4.根據權利要求1所述的一種建筑施工現場降塵裝置，其特征是：所述調節機構包括兩個支撐板(22)，兩個所述支撐板(22)固定安裝在圓座(10)上，兩個所述支撐板(22)與霧炮筒(2)轉動連接，所述霧炮筒(2)的底端轉動連接有電動缸(23)，電動缸(23)的底端與圓座(10)的頂端轉動連接。

5.根據權利要求1所述的一種建筑施工現場降塵裝置，其特征是：所述支撐柱(9)的頂端固定連接有連接板(24)，連接板(24)通過螺絲(25)與圓座(10)固定連接。

6.根據權利要求1所述的一種建筑施工現場降塵裝置，其特征是：所述固定箱(3)的側端連接有固定塊(26)，固定塊(26)上螺紋連接有螺紋柱(27)，螺紋柱(27)的底端與推車(1)的頂端配合。

7.根據權利要求6所述的一種建筑施工現場降塵裝置，其特征是：所述螺紋柱(27)的頂端固定連接有轉把(28)。

8.根據權利要求1所述的一種建筑施工現場降塵裝置，其特征是：所述推車(1)的側端固定連接有掛鉤(29)。

技術總結
本技術公開了一種建筑施工現場降塵裝置，包括推車和霧炮筒，所述推車的頂端通過旋轉機構連接有固定箱，固定箱的內部固定安裝有升降架，升降架上螺紋連接有用于調節升降架高度的第一螺桿，升降架的底座上安裝有第一電機，第一電機的輸出端與第一螺桿的側端固定連接，升降架的頂端固定連接有圓筒，圓筒的內部中間位置固定連接有固定板，固定板的頂端轉動連接有支撐柱，支撐柱的頂端連接有圓座，所述霧炮筒通過調節機構連接在圓座上，便于調節霧炮筒的高度和方向，便于使霧炮筒搖擺降塵，提高噴霧的范圍，提高降塵的范圍。
