本技術涉及洞口封堵設備，尤其涉及一種調水工程的閘室內孔口封堵設備。

背景技術：

1、在調水工程或天然河道的閘室內，一般都安裝有閘門及其配套設備和清污設備。清污設備需要涉水運行，因此閘室內一般都有與室外河道或渠道相通的閘孔。正常輸水運行時下方水流潮氣、飛蟲等從孔口進入閘室，造成設備受潮、衛生狀況變差。

2、經檢索，專利(申請號：202121973001.6)公開了“一種調水工程的閘室內孔口封堵設備”，該裝置該新設備可作為同類型水流渠道的洞口封堵設施推廣使用，既可以保證閘門、清污機等設備進入洞口正常工作，又可以隔離渠道水流與閘室，有效阻止暗渠內潮氣向閘室蒸發，解決閘室潮濕等問題，改善閘室的衛生狀況，但是該裝置在實際使用過程中存在以下不足：

3、該裝置主要是通過封堵卷簾閘件的鋪設對閘室的內孔口進行封堵，每次打開閘室的內孔口時，都需要收卷自下而上的封堵卷簾閘件，所有的部件都需要聯動配合，打開的方式單一化，維修成本高，另外，內填充高壓聚氨酯門板兩側的門框架不相連都需要單獨安裝，安裝時需要不斷調試安裝的位置，導致安裝的難度較大。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種調水工程的閘室內孔口封堵設備，克服了現有技術的不足，有效的解決了打開的方式單一化，維修成本高且安裝的難度較大的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種調水工程的閘室內孔口封堵設備，包括框體，所述框體一側外壁的底部通過螺栓固定連接有伺服電機，且伺服電機輸出軸通過聯軸器連接有雙向絲桿，所述雙向絲桿外壁螺接有對稱分布的滑板，且兩個滑板一側外壁分別焊接有第一封堵板和第二封堵板；

4、所述第一封堵板內壁轉動連接有轉軸，且轉軸底部外壁焊接有密封圓板，所述轉軸外壁焊接有連接件，且連接件和第一封堵板之間鉸接有氣缸；

5、所述框體頂部和底部外壁均焊接有對稱分布的掛耳，且掛耳的凹槽內壁放置有定位柱，所述定位柱外壁位于掛耳的兩側均焊接有定位環。

6、優選的，所述密封圓板一側外壁的一邊粘接有第一橡膠片，且密封圓板另一側外壁的一邊粘接有第二橡膠片。

7、優選的，所述第一封堵板和第二封堵板之間開設有穿墻槽，且密封圓板設置在穿墻槽的內部。

8、優選的，所述框體內壁的兩側均焊接有限位桿，且第一封堵板和第二封堵板均滑動連接在限位桿的外壁上。

9、優選的，所述第一封堵板和第二封堵板一側外壁均固定連接有連接柱，且連接柱一端外壁轉動連接有滑輪。

10、優選的，所述框體一側外壁的底部設置有定位槽，且滑輪滑動連接在定位槽的內壁上。

11、優選的，所述框體頂部外壁焊接有對稱分布的掛環。

12、優選的，所述定位柱一端外壁螺接有墻體，且框體緊靠在墻體的一側外壁上。

13、本實用新型的有益效果為：

14、1、本設計的調水工程的閘室內孔口封堵設備，利用伺服電機帶動雙向絲桿旋轉，分別連接在兩個滑板上的第一封堵板和第二封堵板能夠相互靠近或者相互遠離，不僅實現了對閘室內孔口的快速封堵，而且能夠直接從閘室內孔口位置展開通行空間，方便操作人員攜帶設備穿行；

15、2、本設計的調水工程的閘室內孔口封堵設備，通過調節氣缸的活塞桿長度能夠控制連接在轉軸上的密封圓板發生轉動，從而調節穿墻槽的尺寸，能夠以較小的空間下為小規格設備提供穿行條件，不僅具有多樣化打開的特點，而且不需要聯動所有零部件，降低了維修成本；

16、3、本設計的調水工程的閘室內孔口封堵設備，以框體為主架構，其他零件都可通過框體展開來分布，由于在框體上固定多個掛耳，取代了框體通過螺栓固定到墻體上的安裝方式，掛耳可以直接放置到定位柱上，并依靠定位環進行定位，能夠快速完成整個設備的組裝，拆裝方便。

技術特征：

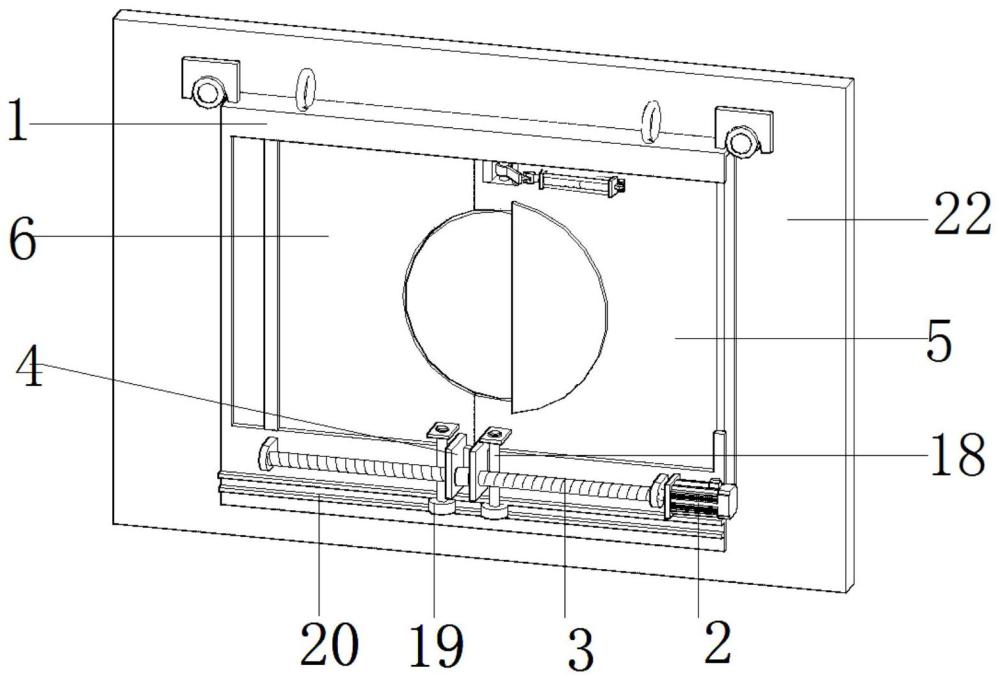

1.一種調水工程的閘室內孔口封堵設備，包括框體(1)，其特征在于，所述框體(1)一側外壁的底部通過螺栓固定連接有伺服電機(2)，且伺服電機(2)輸出軸通過聯軸器連接有雙向絲桿(3)，所述雙向絲桿(3)外壁螺接有對稱分布的滑板(4)，且兩個滑板(4)一側外壁分別焊接有第一封堵板(5)和第二封堵板(6)；

2.根據權利要求1所述的一種調水工程的閘室內孔口封堵設備，其特征在于，所述密封圓板(8)一側外壁的一邊粘接有第一橡膠片(14)，且密封圓板(8)另一側外壁的一邊粘接有第二橡膠片(15)。

3.根據權利要求1所述的一種調水工程的閘室內孔口封堵設備，其特征在于，所述第一封堵板(5)和第二封堵板(6)之間開設有穿墻槽(16)，且密封圓板(8)設置在穿墻槽(16)的內部。

4.根據權利要求1所述的一種調水工程的閘室內孔口封堵設備，其特征在于，所述框體(1)內壁的兩側均焊接有限位桿(17)，且第一封堵板(5)和第二封堵板(6)均滑動連接在限位桿(17)的外壁上。

5.根據權利要求1所述的一種調水工程的閘室內孔口封堵設備，其特征在于，所述第一封堵板(5)和第二封堵板(6)一側外壁均固定連接有連接柱(18)，且連接柱(18)一端外壁轉動連接有滑輪(19)。

6.根據權利要求1所述的一種調水工程的閘室內孔口封堵設備，其特征在于，所述框體(1)一側外壁的底部設置有定位槽(20)，且滑輪(19)滑動連接在定位槽(20)的內壁上。

7.根據權利要求1所述的一種調水工程的閘室內孔口封堵設備，其特征在于，所述框體(1)頂部外壁焊接有對稱分布的掛環(21)。

8.根據權利要求1所述的一種調水工程的閘室內孔口封堵設備，其特征在于，所述定位柱(12)一端外壁螺接有墻體(22)，且框體(1)緊靠在墻體(22)的一側外壁上。

技術總結
本技術屬于洞口封堵設備技術領域，尤其是一種調水工程的閘室內孔口封堵設備，針對背景技術提出的打開的方式單一化，維修成本高且安裝的難度較大的問題，現提出以下方案，包括框體，所述框體一側外壁的底部通過螺栓固定連接有伺服電機，且伺服電機輸出軸通過聯軸器連接有雙向絲桿，所述雙向絲桿外壁螺接有對稱分布的滑板。本技術不僅實現了對閘室內孔口的快速封堵，而且能夠直接從閘室內孔口位置展開通行空間，方便操作人員攜帶設備穿行，能夠以較小的空間下為小規格設備提供穿行條件，不僅具有多樣化打開的特點，而且不需要聯動所有零部件，降低了維修成本，能夠快速完成整個設備的組裝，拆裝方便。

技術研發人員：楊丙利,高魯燕,李琨,謝忱
受保護的技術使用者：山東省調水工程運行維護中心
技術研發日：20240428
技術公布日：2025/4/28
