本實用屬于工業循環水處理設備，具體涉及一種工業循環水處理設備。

背景技術：

1、工業上常常會使用到冷卻水對裝置進行冷卻降溫，冷卻水也稱為循環水，循環水在對裝置進行冷卻時，自身也需要進行散熱，因此使用過的循環水常通過揮發進行散熱

2、循環水的使用是非常普遍的。這些循環水在使用過程中會不可避免地含有各種雜質，如果不進行有效處理，雜質可能會積累并堵塞管道、設備，影響生產效率，甚至對設備造成損害。

3、目前，工業循環水處理設備通常采用固定設置的過濾板來過濾循環水中的雜質。然而，這種過濾方式存在一些問題。由于水在進入過濾板時通常只通過一個位置進行過濾，其他位置的過濾效果較少，這導致過濾不均勻，過濾效果降低。此外，固定的過濾板容易堵塞，需要頻繁清洗或更換，增加了維護成本和操作難度。

4、為此，我們提出了一種工業循環水處理設備，該裝置不僅能夠使過濾面能夠變化不同的位置，實現均勻過濾，提高過濾效果，同時能夠進行除雜，提高過濾的效果。

技術實現思路

1、本實用的目的是提供一種工業循環水處理設備，該裝置不僅能夠使過濾面能夠變化不同的位置，實現均勻過濾，提高過濾效果，同時能夠進行除雜，提高過濾的效果。

2、本實用采取的技術方案具體如下：

3、一種工業循環水處理設備，包括處理箱體，所述處理箱體內部從上到下依次設置有導流板、固定框架和攪拌組件，所述固定框架兩側開設有第一通槽，且所述固定框架平面上開設有第二通槽，所述第一通槽與所述第二通槽連通，所述第一通槽內部設置有過濾網布；

4、所述處理箱體兩側均安裝有殼體，兩個所述殼體內部均設置有對所述過濾網布收卷的收卷組件，所述收卷組件一側設置有對所述過濾網布除雜的除雜組件。

5、進一步的，所述處理箱體頂部設置有進水管，所述處理箱體底部設置有排水管。

6、進一步的，所述固定框架與所述處理箱體內部相匹配。

7、進一步的，所述收卷組件包括設置在所述殼體上的固定板，所述固定板上設置有第一電機，所述第一電機的輸出端安裝有第一轉軸，所述第一轉軸遠離所述第一電機的一端貫穿所述殼體，且所述第一轉軸位于所述殼體內部的部分套設有收卷輥，所述收卷輥上設置有所述過濾網布。

8、進一步的，所述除雜組件包括轉動設置在所述殼體內部的第二轉軸，所述第二轉軸上套設有除雜輥，所述除雜輥與所述過濾網布貼合，且所述第二轉軸通過傳送皮帶與所述第一轉軸連接。

9、進一步的，所述攪拌組件包括設置在所述處理箱體底部的第二電機，所述第二電機的輸出端安裝有轉動桿，所述轉動桿頂部貫穿所述處理箱體，且所述轉動桿上設置有攪拌桿。

10、本實用取得的技術效果為：

11、首先使用循環水進入處理箱體內部，然后通過導流板使循環水進入固定框架上的第二通槽，通過第一通槽內部的過濾網布對循環水內的雜質進行過濾，過濾后的循環水進入攪拌組件，使其與藥液進行混合，現有技術中一般都是通過固定設置的過濾板對循環水進行過濾，然而水在進入的時候一般都是通過過濾板一個位置進行過濾，而其他的地方過濾的位置很少使用，這樣就造成只通過一個位置進行過濾，使過濾的效果降低，同時容易發生堵塞的問題，在本實用新型中，通過兩個收卷組件使過濾網布在第一通槽內部來回往復運動，從而使在第二通槽工作的過濾面變化不同的位置，從而使過濾的位置均勻相同，提高過濾的效果，同時在收卷組件對過濾網布收卷的時候，通過除雜組件對收卷的過濾網布上的雜質進行清除，從而提高過濾的效果。

技術特征：

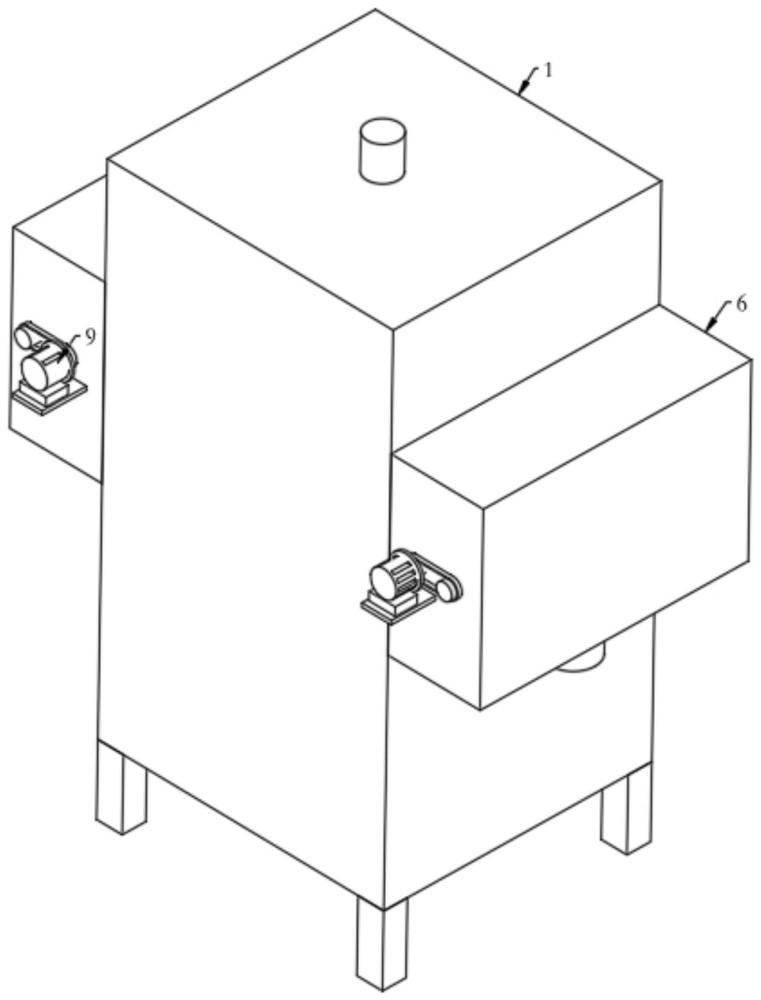

1.一種工業循環水處理設備，包括處理箱體(1)，其特征在于：所述處理箱體(1)內部從上到下依次設置有導流板(2)、固定框架(3)和攪拌組件，所述固定框架(3)兩側開設有第一通槽(18)，且所述固定框架(3)平面上開設有第二通槽(4)，所述第一通槽(18)與所述第二通槽(4)連通，所述第一通槽(18)內部設置有過濾網布(5)；

2.根據權利要求1所述的工業循環水處理設備，其特征在于：所述處理箱體(1)頂部設置有進水管(7)，所述處理箱體(1)底部設置有排水管(8)。

3.根據權利要求1所述的工業循環水處理設備，其特征在于：所述固定框架(3)與所述處理箱體(1)內部相匹配。

4.根據權利要求1所述的工業循環水處理設備，其特征在于：所述收卷組件包括設置在所述殼體(6)上的固定板，所述固定板上設置有第一電機(9)，所述第一電機(9)的輸出端安裝有第一轉軸(10)，所述第一轉軸(10)遠離所述第一電機(9)的一端貫穿所述殼體(6)，且所述第一轉軸(10)位于所述殼體(6)內部的部分套設有收卷輥(11)，所述收卷輥(11)上設置有所述過濾網布(5)。

5.根據權利要求4所述的工業循環水處理設備，其特征在于：所述除雜組件包括轉動設置在所述殼體(6)內部的第二轉軸(12)，所述第二轉軸(12)上套設有除雜輥(13)，所述除雜輥(13)與所述過濾網布(5)貼合，且所述第二轉軸(12)通過傳送皮帶(14)與所述第一轉軸(10)連接。

6.根據權利要求1所述的工業循環水處理設備，其特征在于：所述攪拌組件包括設置在所述處理箱體(1)底部的第二電機(15)，所述第二電機(15)的輸出端安裝有轉動桿(16)，所述轉動桿(16)頂部貫穿所述處理箱體(1)，且所述轉動桿(16)上設置有攪拌桿(17)。

技術總結
本實用屬于工業循環水處理設備技術領域，具體涉及一種工業循環水處理設備，包括處理箱體，處理箱體內部從上到下依次設置有導流板、固定框架和攪拌組件，固定框架兩側開設有第一通槽，且固定框架平面上開設有第二通槽，第一通槽與第二通槽連通，第一通槽內部設置有過濾網布，處理箱體兩側均安裝有殼體，兩個殼體內部均設置有對過濾網布收卷的收卷組件，收卷組件一側設置有對過濾網布除雜的除雜組件，處理箱體頂部設置有進水管，處理箱體底部設置有排水管，固定框架與處理箱體內部相匹配。該裝置不僅能夠使過濾面能夠變化不同的位置，實現均勻過濾，提高過濾效果，同時能夠進行除雜，提高過濾的效果。

技術研發人員：郭小剛,胡代卓,周劉陽,楊小東
受保護的技術使用者：四川武勝春瑞醫藥化工有限公司
技術研發日：20240430
技術公布日：2025/4/28
