本發明涉及二氧化碳捕集領域，具體而言，涉及一種煙氣處理裝置的電磁波產生裝置及煙氣處理裝置。

背景技術：

1、在碳捕集領域，煙氣處理裝置是至關重要的設備之一，它負責捕獲和處理工業過程中排放的二氧化碳。煙氣處理裝置通過化學吸收劑與二氧化碳發生反應，從而將其從廢氣中分離出來。然而，煙氣處理裝置在運行過程中可能會遇到一些挑戰，其中之一就是藻類的生長。

2、藻類在煙氣處理裝置的凈煙管的外側生長較快，這些藻類會形成一層生物膜，這層生物膜容易遮擋凈煙管的管口，從而影響煙氣處理裝置內氣體的正常排放。

技術實現思路

1、本發明的主要目的在于提供一種煙氣處理裝置的電磁波產生裝置及煙氣處理裝置，以解決相關技術中的藻類容易遮擋凈煙管的管口問題。

2、為了實現上述目的，根據本發明的一個方面，提供了一種煙氣處理裝置的電磁波產生裝置，包括：支架，安裝在煙氣處理裝置的凈煙管的外側；電磁波結構，設置在支架上，且圍設在凈煙管的外側。

3、進一步地，電磁波結構包括外殼、設置在外殼內的磁控管及電路板，電路板與磁控管連接。

4、進一步地，外殼包括相對設置的一對弧形殼體，磁控管包括設置在一對弧形殼體內的一對弧形管，一對弧形殼體相對設置的端部可拆卸地連接。

5、進一步地，外殼內設置有固定弧片，固定弧片擠壓磁控管，以使磁控管固定在外殼內。

6、進一步地，電磁波結構還包括設置在電路板上的電池及與電池連接的無線感應結構。

7、進一步地，電磁波結構可轉動地設置在支架上。

8、進一步地，支架上設置有電機，電機的輸出軸上設置有第一齒輪，電磁波結構的底部設置有與第一齒輪傳動配合的第二齒輪。

9、進一步地，外殼的內側與凈煙管的外側對應的位置設置有毛刷件。

10、進一步地，電磁波結構包括多個，多個電磁波結構沿凈煙管的軸線間隔設置。

11、根據本發明的另一方面，提供了一種煙氣處理裝置，包括吸收塔及設置在吸收塔的頂部的電磁波產生裝置，電磁波產生裝置為上述的煙氣處理裝置的電磁波產生裝置，凈煙管設置在吸收塔的頂部。

12、應用本發明的技術方案，煙氣處理裝置的電磁波產生裝置包括：支架和電磁波結構。支架安裝在煙氣處理裝置的凈煙管的外側。電磁波結構設置在支架上，且圍設在凈煙管的外側。電磁波結構產生的電磁波會傳輸至凈煙管的外側，能夠抑制凈煙管外側的藻類。降低了藻類生長的速度，有效降低了一層生物膜的形成，避免藻類容易遮擋凈煙管的管口，從而降低了對煙氣處理裝置內氣體的正常排放的影響。因此，本申請的技術方案有效地解決了相關技術中的藻類容易遮擋凈煙管的管口的問題。

技術特征：

1.一種煙氣處理裝置的電磁波產生裝置，其特征在于，包括：

2.根據權利要求1所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述電磁波結構(30)包括外殼(31)、設置在所述外殼(31)內的磁控管(32)及電路板(33)，所述電路板(33)與所述磁控管(32)連接。

3.根據權利要求2所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述外殼(31)包括相對設置的一對弧形殼體(311)，所述磁控管(32)包括設置在一對所述弧形殼體(311)內的一對弧形管(321)，一對所述弧形殼體(311)相對設置的端部可拆卸地連接。

4.根據權利要求2所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述外殼(31)內設置有固定弧片(41)，所述固定弧片(41)擠壓所述磁控管(32)，以使所述磁控管(32)固定在所述外殼(31)內。

5.根據權利要求2所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述電磁波結構(30)還包括設置在所述電路板(33)上的電池(42)及與所述電池(42)連接的無線感應結構。

6.根據權利要求2所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述電磁波結構(30)可轉動地設置在所述支架(20)上。

7.根據權利要求6所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述支架(20)上設置有電機(51)，所述電機(51)的輸出軸上設置有第一齒輪(52)，所述電磁波結構(30)的底部設置有與所述第一齒輪(52)傳動配合的第二齒輪(53)。

8.根據權利要求6所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述外殼(31)的內側與所述凈煙管(11)的外側對應的位置設置有毛刷件(43)。

9.根據權利要求1所述的煙氣處理裝置的電磁波產生裝置，其特征在于，所述電磁波結構(30)包括多個，多個所述電磁波結構(30)沿所述凈煙管(11)的軸線間隔設置。

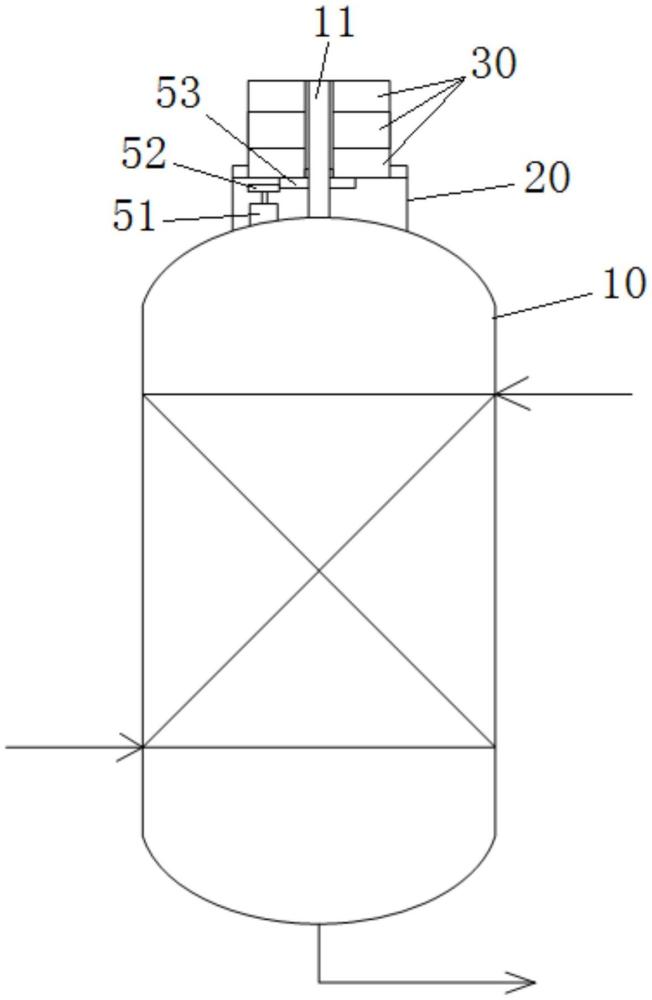

10.一種煙氣處理裝置，包括吸收塔(10)及設置在所述吸收塔(10)的頂部的電磁波產生裝置，其特征在于，所述電磁波產生裝置為權利要求1至9中任一項所述的煙氣處理裝置的電磁波產生裝置，所述凈煙管(11)設置在所述吸收塔(10)的頂部。

技術總結
本發明提供了一種煙氣處理裝置的電磁波產生裝置及煙氣處理裝置，其中，煙氣處理裝置的電磁波產生裝置，包括：支架，安裝在煙氣處理裝置的凈煙管的外側；電磁波結構，設置在支架上，且圍設在凈煙管的外側。本申請的技術方案有效地解決了相關技術中的藻類容易遮擋凈煙管的管口問題。

技術研發人員：劉牛,張元雪,曹宇翔,張金輝,鄭棹方,范紫桉
受保護的技術使用者：中國華能集團清潔能源技術研究院有限公司
技術研發日：
技術公布日：2025/4/28
