本技術涉及廢水處理，尤其涉及一種便于排放的廢水處理裝置。

背景技術：

1、廢水處理就是利用物理、化學和生物的方法對廢水進行處理，使廢水凈化，減少污染，以至達到廢水回收、復用，充分利用水資源。

2、廢水處理還有許多優點：節約水資源：廢水處理后可以回用于生產或生活，減少對新鮮水資源的需求，節約水資源；

3、促進可持續發展：廢水處理是實現可持續發展的重要手段之一，可以促進資源循環利用，減少浪費；

4、降低疾病傳播風險：廢水處理可以殺死病原體，降低疾病傳播的風險，保障公共衛生安全。

5、廢水處理方法可以分為以下三種：

6、物理處理方法：利用物理作用去除廢水中的懸浮物、油脂等雜質。常見的物理處理方法有沉淀、浮選、過濾、沉降、離子交換和反滲透等；

7、化學處理方法：利用化學反應去除廢水中的溶解態污染物。常見的化學處理方法有中和、氧化、還原、吸附和化學沉淀等；

8、生物處理方法：利用微生物的生物降解作用去除廢水中的有機物和氮、磷等營養元素，常見的生物處理方法有活性污泥法、生物膜法、生物接觸氧化法和生物轉盤等。

9、廢水處理方法的選擇取決于廢水的性質和處理要求，通常采用多種方法組合的綜合處理工藝，以達到更好的處理效果。

10、目前，在廢水處理的沉淀環節，其在初級過濾完廢水中的垃圾后，主要是對較大顆粒以及懸浮物進行再過濾，在一些廠區內，為了便于廢水利用，一般會采用塔狀的小型廢水過濾結構，通過將水送入到容器內，通過過濾網進行過濾，然后獲得無明顯雜質的廢水，但這類容器在長期使用后，其過濾結構以及容器內壁容易粘附污垢，清理起來相對繁瑣。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在上述缺點，而提出的一種便于排放的廢水處理裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、設計一種便于排放的廢水處理裝置，包括筒體，所述筒體的下端設置有錐形結構的底盤，且底盤的上端口與筒體的下端口相互之間焊接固定，所述筒體的上端設置有端蓋，且端蓋的下端面與筒體的上端口位置通過螺絲固定裝配，所述底盤的下端貫穿設置有排放接口，且排放接口與底盤的銜接位置通過焊接固定裝配，所述排放接口的表面設置有第一閥門，且第一閥門的閥芯內嵌在排放接口的內部，所述端蓋的上端設置有加料接口，且加料接口與端蓋的銜接位置通過焊接固定裝配，所述筒體的外圈壁一側下端貫穿設置有進水接口，且進水接口與筒體的銜接位置通過焊接固定裝配，所述進水接口的表面設置有第二閥門，且第二閥門的閥芯內嵌在進水接口的內部，所述筒體的外圈壁一側上端貫穿設置有出水接口，且出水接口與筒體的銜接位置通過焊接固定裝配，所述出水接口的表面設置有第三閥門，且第三閥門的閥芯內嵌在出水接口的內部。

4、詳細的說，所述端蓋的中間位置設置有第一密封軸承，第一密封軸承的外圈壁貫穿端蓋的內部且銜接位置通過螺絲固定，第一密封軸承的內部設置有軸桿，軸桿的表面貫穿第一密封軸承的內部，且軸桿與第一密封軸承的內圈壁過盈配合設置。

5、詳細的說，所述端蓋的上方設置有電機，電機的外壁面通過支架與端蓋的上表面固定裝配，電機的內部設置有用于驅動的轉軸，轉軸的一端貫穿電機的內部向外延伸，轉軸的端部通過聯軸器與所述軸桿的上端固定裝配。

6、詳細的說，所述軸桿的外壁面上分布有若干個組兩兩對稱分布的連桿，連桿的一端通過螺絲與軸桿的表面固定裝配。

7、詳細的說，所述連桿的另一端設置有刮板，刮板的內側與連桿的端部通過螺絲固定，刮板的外側與筒體的內圈壁滑動緊貼，刮板的數量為兩個且對稱分布設置。

8、詳細的說，所述軸桿的表面設置有第二密封軸承，第二密封軸承的內圈壁與軸桿的外壁面貫穿設置，且第二密封軸承與軸桿的銜接位置采用過盈配合的方式裝配。

9、詳細的說，所述第二密封軸承的外圈壁上設置有環形結構的濾網，濾網由不銹鋼材料制成，濾網的外圈壁上設置有邊框，邊框的內圈壁與濾網的外圈壁相互焊接固定裝配，邊框的外圈壁與筒體的內圈壁滑動套接設置。

10、詳細的說，所述邊框的外圈壁上設置有限位塊，限位塊的一端與邊框通過螺絲固定，所述筒體的內圈壁上開設有豎向分布的限位槽，限位槽的內壁面與限位塊的外壁面相互滑動緊貼設置。

11、本實用新型提出的設計方案，在應用過程中，其有益效果在于：

12、1、通過在筒體的中部位置增加濾網結構，使得廢水由進水接口輸送，通過濾網過濾，然后，通過出水接口排出，實現對廢水中大顆粒雜質和懸浮物的過濾，在過濾完成后，可通過排放接口，使得雜質廢料豎直向下排出，可更好的排放廢料。

13、2、通過電機的驅動，使得電機帶動軸桿轉動，從而使得連桿帶動刮板進行轉動，可對筒體中，對雜質和懸浮物過濾前的空間內壁進行清理，避免持續過濾過程中，雜質和懸浮物出現附著的情況，提高筒體的清潔衛生。

技術特征：

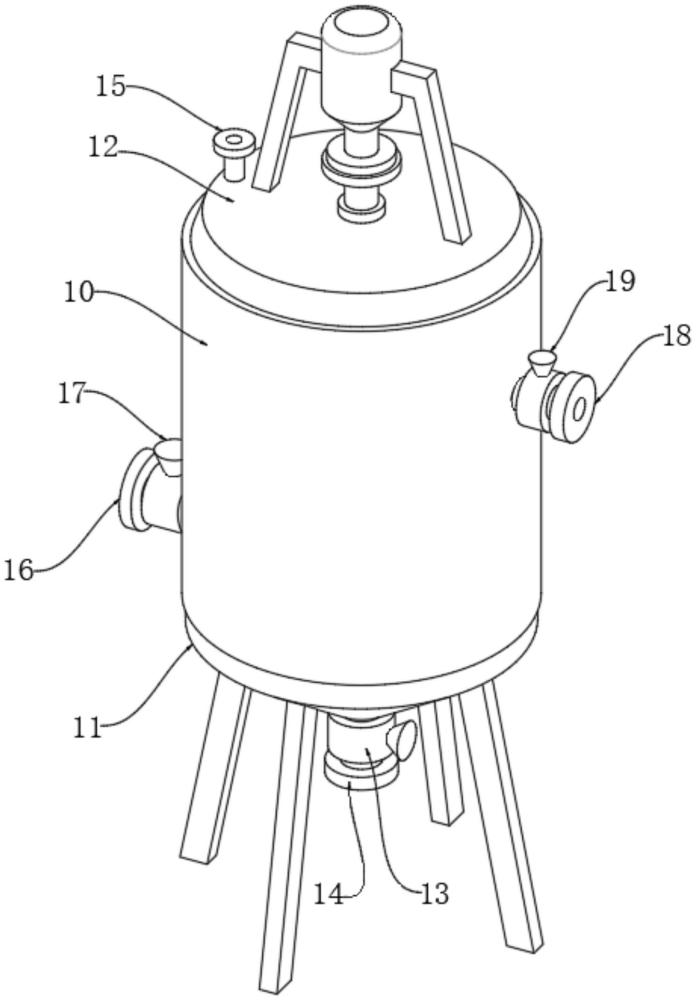

1.一種便于排放的廢水處理裝置，包括筒體(10)，其特征在于：所述筒體(10)的下端設置有錐形結構的底盤(11)，且底盤(11)的上端口與筒體(10)的下端口相互之間焊接固定，所述筒體(10)的上端設置有端蓋(12)，且端蓋(12)的下端面與筒體(10)的上端口位置通過螺絲固定裝配，所述底盤(11)的下端貫穿設置有排放接口(13)，且排放接口(13)與底盤(11)的銜接位置通過焊接固定裝配，所述排放接口(13)的表面設置有第一閥門(14)，且第一閥門(14)的閥芯內嵌在排放接口(13)的內部，所述端蓋(12)的上端設置有加料接口(15)，且加料接口(15)與端蓋(12)的銜接位置通過焊接固定裝配，所述筒體(10)的外圈壁一側下端貫穿設置有進水接口(16)，且進水接口(16)與筒體(10)的銜接位置通過焊接固定裝配，所述進水接口(16)的表面設置有第二閥門(17)，且第二閥門(17)的閥芯內嵌在進水接口(16)的內部，所述筒體(10)的外圈壁一側上端貫穿設置有出水接口(18)，且出水接口(18)與筒體(10)的銜接位置通過焊接固定裝配，所述出水接口(18)的表面設置有第三閥門(19)，且第三閥門(19)的閥芯內嵌在出水接口(18)的內部。

2.根據權利要求1所述的一種便于排放的廢水處理裝置，其特征在于：所述端蓋(12)的中間位置設置有第一密封軸承(20)，第一密封軸承(20)的外圈壁貫穿端蓋(12)的內部且銜接位置通過螺絲固定，第一密封軸承(20)的內部設置有軸桿(21)，軸桿(21)的表面貫穿第一密封軸承(20)的內部，且軸桿(21)與第一密封軸承(20)的內圈壁過盈配合設置。

3.根據權利要求2所述的一種便于排放的廢水處理裝置，其特征在于：所述端蓋(12)的上方設置有電機(22)，電機(22)的外壁面通過支架與端蓋(12)的上表面固定裝配，電機(22)的內部設置有用于驅動的轉軸(23)，轉軸(23)的一端貫穿電機(22)的內部向外延伸，轉軸(23)的端部通過聯軸器與所述軸桿(21)的上端固定裝配。

4.根據權利要求3所述的一種便于排放的廢水處理裝置，其特征在于：所述軸桿(21)的外壁面上分布有若干個組兩兩對稱分布的連桿(30)，連桿(30)的一端通過螺絲與軸桿(21)的表面固定裝配。

5.根據權利要求4所述的一種便于排放的廢水處理裝置，其特征在于：所述連桿(30)的另一端設置有刮板(31)，刮板(31)的內側與連桿(30)的端部通過螺絲固定，刮板(31)的外側與筒體(10)的內圈壁滑動緊貼，刮板(31)的數量為兩個且對稱分布設置。

6.根據權利要求5所述的一種便于排放的廢水處理裝置，其特征在于：所述軸桿(21)的表面設置有第二密封軸承(40)，第二密封軸承(40)的內圈壁與軸桿(21)的外壁面貫穿設置，且第二密封軸承(40)與軸桿(21)的銜接位置采用過盈配合的方式裝配。

7.根據權利要求6所述的一種便于排放的廢水處理裝置，其特征在于：所述第二密封軸承(40)的外圈壁上設置有環形結構的濾網(41)，濾網(41)由不銹鋼材料制成，濾網(41)的外圈壁上設置有邊框(42)，邊框(42)的內圈壁與濾網(41)的外圈壁相互焊接固定裝配，邊框(42)的外圈壁與筒體(10)的內圈壁滑動套接設置。

8.根據權利要求7所述的一種便于排放的廢水處理裝置，其特征在于：所述邊框(42)的外圈壁上設置有限位塊(44)，限位塊(44)的一端與邊框(42)通過螺絲固定，所述筒體(10)的內圈壁上開設有豎向分布的限位槽(43)，限位槽(43)的內壁面與限位塊(44)的外壁面相互滑動緊貼設置。

技術總結
本技術涉及廢水處理技術領域，尤其涉及一種便于排放的廢水處理裝置，包括筒體，筒體的下端設置有錐形結構的底盤，且底盤的上端口與筒體的下端口相互之間焊接固定，筒體的上端設置有端蓋，且端蓋的下端面與筒體的上端口位置通過螺絲固定裝配，底盤的下端貫穿設置有排放接口，且排放接口與底盤的銜接位置通過焊接固定裝配，排放接口的表面設置有第一閥門，且第一閥門的閥芯內嵌在排放接口的內部。通過在筒體的中部位置增加濾網結構，使得廢水由進水接口輸送，通過濾網過濾，然后，通過出水接口排出，實現對廢水中大顆粒雜質和懸浮物的過濾，在過濾完成后，可通過排放接口，使得雜質廢料豎直向下排出，可更好的排放廢料。

技術研發人員：裴齊寧
受保護的技術使用者：東莞市振遠環?？萍加邢薰?br/>技術研發日：20240417
技術公布日：2025/4/28
