本技術屬于廢水回收領域，具體地說是一種廢水回收過濾裝置，能夠對廢水進行多次過濾，同時便于對堵塞的過濾網進行清理。

背景技術：

1、廢水過濾，是指對廢水中的雜質進行過濾，在廢水處理中，需要對其進行多次的過濾，過濾之后還需進行凈化等多道操作，生活廢水指的是居民日常生活中排泄的洗滌水，廢水中經常混合有殘羹剩飯，而其中含有大量體積較大的塊狀殘渣，在對生活廢水進行過濾時，這些殘渣容易堵塞過濾網，同時由于過濾網通常安裝在過濾裝置的內部，難以對堵塞的過濾網進行清理，從而影響過濾網對廢水的過濾效果。

2、綜上，因此本實用新型提供了一種廢水回收過濾裝置，以解決上述問題。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種廢水回收過濾裝置，解決了現有技術中由于過濾網通常安裝在過濾裝置的內部，難以對堵塞的過濾網進行清理，從而影響過濾網對廢水過濾效果的問題。

2、一種廢水回收過濾裝置，包括過濾箱，所述過濾箱內腔兩側的上端和下端均固定連接有支撐塊，所述過濾箱內腔兩側的上端和下端且位于支撐塊的上方均固定連接有導流塊，所述過濾箱內腔的上端設置有第一過濾盒，所述過濾箱內腔的上端且位于第一過濾盒的下方設置有第二過濾盒，所述第一過濾盒和第二過濾盒的兩側均延伸至支撐塊和導流塊之間，所述第一過濾盒和第二過濾盒的正面均延伸至過濾箱的外部，所述過濾箱的內腔且位于第二過濾盒的下方固定連接有漏斗，所述漏斗的底部連通有導流管，所述導流管的底部設置有濾芯，所述導流管的底部延伸至濾芯的內腔，并與濾芯的內腔活動連接，所述過濾箱正面的下端開設有通槽，所述過濾箱的正面活動連接有密封板。

3、優選的，所述過濾箱的頂部連通有加液管，所述過濾箱背面的下端固定連接有排水泵，所述排水泵的進水端與過濾箱連通。

4、優選的，所述過濾箱內腔的背面固定連接有固定板，所述固定板的頂部固定連接有壓縮彈簧，所述壓縮彈簧的頂部固定連接有支撐板，所述濾芯的底部與支撐板的頂部活動連接。

5、優選的，所述過濾箱背面的中心處固定連接有電動推桿，所述電動推桿的輸出端固定連接有背板，所述背板正面兩側的上端和下端均固定連接有連接板，所述連接板的一側與密封板固定連接。

6、優選的，所述密封板的背面固定連接有密封墊，所述密封墊的背面與過濾箱的正面緊貼。

7、優選的，所述過濾箱底部的兩側均固定連接有限位架，所述密封板底部的兩側均固定連接有滑輪，所述滑輪的底部延伸至限位架的內腔，并與限位架的內腔滑動連接。

8、與現有技術相比，本實用新型具有如下有益效果：

9、1、本實用新型通過設置過濾箱，用于為廢水提供過濾的空間，通過設置支撐塊和導流塊，起到了支撐第一過濾盒和第二過濾盒的作用，同時通過抽動第一過濾盒和第二過濾盒正面的拉環即可對第一過濾盒和第二過濾盒進行拆卸，進而便于對被堵塞的第一過濾盒和第二過濾盒進拆卸清理。

10、2、本實用新型通過設置第一過濾盒和第二過濾盒，用于對廢水中的雜質進過濾，由于第一過濾盒和第二過濾盒內部過濾網的大小不同，因此可以分批的對不同大小的雜質進行過濾，同時第一過濾盒和第二過濾盒可以對過濾出的雜質進行存放，以便對過濾出的雜質進行統一清理，通過設置漏斗、導流管和濾芯，漏斗和導流管起到了能夠將過濾后的水匯集并輸送到濾芯內部的作用，從而使濾芯對水進行進一步的過濾，通過設置通槽，起到了為拆卸更換濾芯提供操作空間的作用，通過設置密封板，起到了對過濾箱的正面進行密封的作用，從而防止有廢水泄漏到外界。

技術特征：

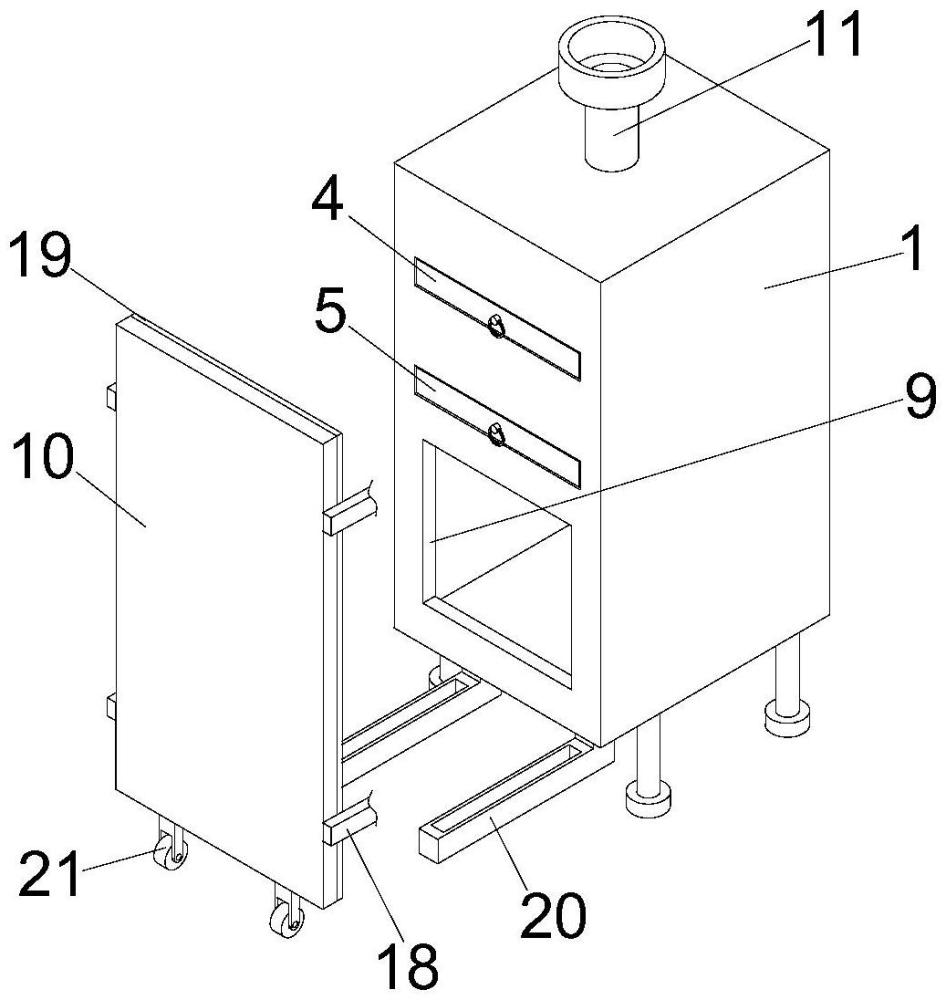

1.一種廢水回收過濾裝置，包括過濾箱(1)，其特征在于：所述過濾箱(1)內腔兩側的上端和下端均固定連接有支撐塊(2)，所述過濾箱(1)內腔兩側的上端和下端且位于支撐塊(2)的上方均固定連接有導流塊(3)，所述過濾箱(1)內腔的上端設置有第一過濾盒(4)，所述過濾箱(1)內腔的上端且位于第一過濾盒(4)的下方設置有第二過濾盒(5)，所述第一過濾盒(4)和第二過濾盒(5)的兩側均延伸至支撐塊(2)和導流塊(3)之間，所述第一過濾盒(4)和第二過濾盒(5)的正面均延伸至過濾箱(1)的外部，所述過濾箱(1)的內腔且位于第二過濾盒(5)的下方固定連接有漏斗(6)，所述漏斗(6)的底部連通有導流管(7)，所述導流管(7)的底部設置有濾芯(8)，所述導流管(7)的底部延伸至濾芯(8)的內腔，并與濾芯(8)的內腔活動連接，所述過濾箱(1)正面的下端開設有通槽(9)，所述過濾箱(1)的正面活動連接有密封板(10)。

2.如權利要求1所述廢水回收過濾裝置，其特征在于：所述過濾箱(1)的頂部連通有加液管(11)，所述過濾箱(1)背面的下端固定連接有排水泵(12)，所述排水泵(12)的進水端與過濾箱(1)連通。

3.如權利要求1所述廢水回收過濾裝置，其特征在于：所述過濾箱(1)內腔的背面固定連接有固定板(13)，所述固定板(13)的頂部固定連接有壓縮彈簧(14)，所述壓縮彈簧(14)的頂部固定連接有支撐板(15)，所述濾芯(8)的底部與支撐板(15)的頂部活動連接。

4.如權利要求1所述廢水回收過濾裝置，其特征在于：所述過濾箱(1)背面的中心處固定連接有電動推桿(16)，所述電動推桿(16)的輸出端固定連接有背板(17)，所述背板(17)正面兩側的上端和下端均固定連接有連接板(18)，所述連接板(18)的一側與密封板(10)固定連接。

5.如權利要求1所述廢水回收過濾裝置，其特征在于：所述密封板(10)的背面固定連接有密封墊(19)，所述密封墊(19)的背面與過濾箱(1)的正面緊貼。

6.如權利要求1所述廢水回收過濾裝置，其特征在于：所述過濾箱(1)底部的兩側均固定連接有限位架(20)，所述密封板(10)底部的兩側均固定連接有滑輪(21)，所述滑輪(21)的底部延伸至限位架(20)的內腔，并與限位架(20)的內腔滑動連接。

技術總結
本技術提供一種廢水回收過濾裝置，包括過濾箱，所述過濾箱內腔兩側的上端和下端均固定連接有支撐塊，所述過濾箱內腔兩側的上端和下端且位于支撐塊的上方均固定連接有導流塊，所述過濾箱內腔的上端設置有第一過濾盒，所述過濾箱內腔的上端且位于第一過濾盒的下方設置有第二過濾盒，所述第一過濾盒和第二過濾盒的兩側均延伸至支撐塊和導流塊之間；本技術通過設置過濾箱，用于為廢水提供過濾的空間，通過設置支撐塊和導流塊，起到了支撐第一過濾盒和第二過濾盒的作用，同時通過抽動第一過濾盒和第二過濾盒正面的拉環即可對第一過濾盒和第二過濾盒進行拆卸，進而便于對被堵塞的第一過濾盒和第二過濾盒進拆卸清理。

技術研發人員：張興源
受保護的技術使用者：江蘇蒙德利機械設備有限公司
技術研發日：20240606
技術公布日：2025/4/24
