本技術涉及鋁合金錠表面加工處理,尤其涉及一種可強化鋁合金錠性能表面處理裝置。
背景技術:
1、鋁合金錠是以純鋁及回收鋁為原料,依照國際標準或特殊要求添加其他元素從而調配形成的合金材料,其運用廣泛,被廣泛應用于航空航天、汽車制造、建筑、電子等眾多領域,是現代工業中非常重要的材料之一。在鋁合金錠生產完成后,需要對其表面進行處理,以提高其防腐、耐磨等性能。
2、現有技術中,鋁合金錠表面處理裝置使用方式比較單一,存在處理效果不均勻的問題,可能導致部分區域性能強化不充分,影響鋁合金錠的整體使用效果,且在對鋁合金錠的表面進行處理時,需要先對鋁合金錠進行固定,在一面噴涂完成后,需要手動調整至另一面進行噴涂處理,會降低整體的加工效率。
技術實現思路
1、本實用新型的目的是為了解決現有技術中存在處理不均勻、加工效率低的問題,而提出的一種可強化鋁合金錠性能表面處理裝置。
2、為了實現上述目的,本實用新型采用了如下技術方案:包括:固定機構、轉動機構和涂抹機構;所述涂抹機構包括l型支板,所述l型支板的內部開設第二滑槽,所述第二滑槽的內部滑動連接第二滑塊,所述第二滑塊的內部貫穿插設絲桿,所述第二滑塊的底部固定安裝第二伸縮桿,所述第二伸縮桿的伸縮端固定連接安裝底座,所述安裝底座的頂部固定設置儲存桶,所述儲存桶的兩側均固定安裝噴槍,所述安裝底座的內部轉動連接涂抹輥,所述l型支板的一側固定安裝第三電機,所述第三電機的輸出端與絲桿的一端固定連接。
3、優選的,所述轉動機構包括支架,所述支架的內部開設轉孔,所述轉孔的內部貫穿插設第一伸縮桿,所述第一伸縮桿的外表壁固定套設轉塊,所述轉塊與轉孔轉動連接。
4、優選的,所述第一伸縮桿的伸縮端固定安裝第二夾塊,所述支架的一側固定安裝第二電機,所述第二電機的輸出端與第一伸縮桿的一端固定連接。
5、優選的,所述固定機構包括支撐底座,所述支撐底座的內部開設一組第一滑槽,一組所述第一滑槽的內部均滑動連接第一滑塊,一組所述第一滑塊的內部均貫穿插設雙向螺桿,所述雙向螺桿插設于支撐底座的內部。
6、優選的,一組所述第一滑塊的頂部均固定安裝支撐臂,一個所述支撐臂的內部轉動連接轉軸,所述轉軸的一端固定連接第一夾塊。
7、優選的,所述支撐底座的一端固定安裝第一電機,所述第一電機的輸出端與雙向螺桿的一端固定連接。
8、優選的,所述支架的底部與支撐底座的頂部固定連接,所述第一伸縮桿貫穿插設于一個支撐臂的內部,所述支撐底座的一側與l型支板的一側固定連接。
9、與現有技術相比,本實用新型的優點和積極效果在于,
10、1、本實用新型中,通過在儲存桶的兩側固定設置噴槍,利用噴槍將儲存桶內部的液體噴向鋁合金錠表面,便于增加防腐性能,再將涂抹輥轉動設置在安裝底座的內部,在第二滑塊滑動時,帶動涂抹輥在鋁合金錠的表面滑動,便于均勻涂抹防腐涂層。
11、2、本實用新型中,在支架的一側固定安裝第二電機,將第二電機的輸出端與第一伸縮桿的一端固定連接,利用第二電機轉動帶動第二夾塊轉動,從而使轉軸在支撐臂的內部轉動,對鋁合金錠的角度進行調整,便于對其不同的表面進行噴涂處理。

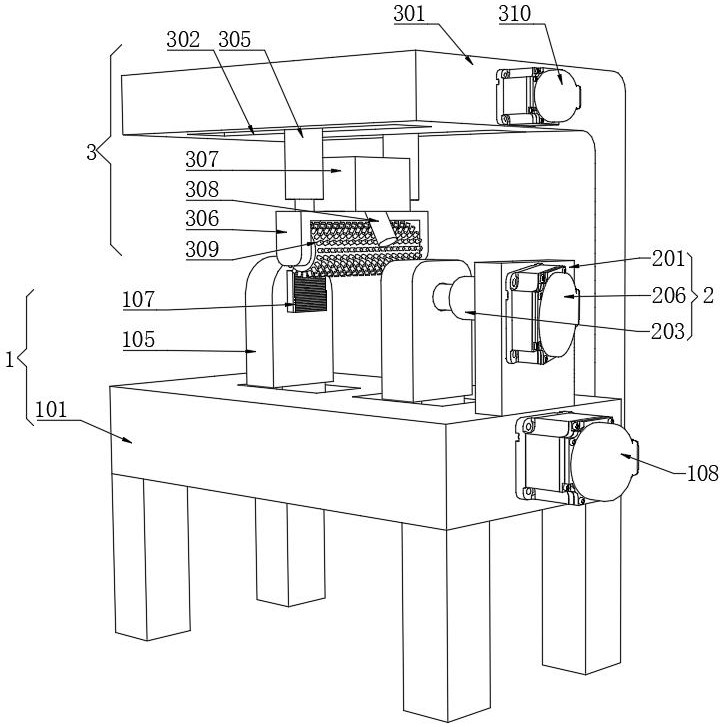

1.一種可強化鋁合金錠性能表面處理裝置,其特征在于,包括:固定機構(1)、轉動機構(2)和涂抹機構(3);
2.根據權利要求1所述的可強化鋁合金錠性能表面處理裝置,其特征在于:所述轉動機構(2)包括支架(201),所述支架(201)的內部開設轉孔(202),所述轉孔(202)的內部貫穿插設第一伸縮桿(203),所述第一伸縮桿(203)的外表壁固定套設轉塊(204),所述轉塊(204)與轉孔(202)轉動連接。
3.根據權利要求2所述的可強化鋁合金錠性能表面處理裝置,其特征在于:所述第一伸縮桿(203)的伸縮端固定安裝第二夾塊(205),所述支架(201)的一側固定安裝第二電機(206),所述第二電機(206)的輸出端與第一伸縮桿(203)的一端固定連接。
4.根據權利要求3所述的可強化鋁合金錠性能表面處理裝置,其特征在于:所述固定機構(1)包括支撐底座(101),所述支撐底座(101)的內部開設一組第一滑槽(102),一組所述第一滑槽(102)的內部均滑動連接第一滑塊(103),一組所述第一滑塊(103)的內部均貫穿插設雙向螺桿(104),所述雙向螺桿(104)插設于支撐底座(101)的內部。
5.根據權利要求4所述的可強化鋁合金錠性能表面處理裝置,其特征在于:一組所述第一滑塊(103)的頂部均固定安裝支撐臂(105),一個所述支撐臂(105)的內部轉動連接轉軸(106),所述轉軸(106)的一端固定連接第一夾塊(107)。
6.根據權利要求5所述的可強化鋁合金錠性能表面處理裝置,其特征在于:所述支撐底座(101)的一端固定安裝第一電機(108),所述第一電機(108)的輸出端與雙向螺桿(104)的一端固定連接。
7.根據權利要求5所述的可強化鋁合金錠性能表面處理裝置,其特征在于:所述支架(201)的底部與支撐底座(101)的頂部固定連接,所述第一伸縮桿(203)貫穿插設于一個支撐臂(105)的內部,所述支撐底座(101)的一側與l型支板(301)的一側固定連接。
