本技術涉及拋光機領域，具體為一種基于多級處理機構的大米拋光機。

背景技術：

1、對米粒表面進行處理能使米粒晶瑩透明,并且在米粒表面形成一層極薄的凝膠膜,這種工藝方法稱為拋光。大米拋光機的主要作用是去除黏附在白米表面的糠粉。大米表面上光后有一層蠟質保護層,不僅可以防止大米在生產、儲存、運輸、銷售各環節中米糠的粘附或米粉脫落,保證大米清潔衛生,還可以提高成品大米的質量和商品價值,利于大米的儲藏,保持大米的新鮮度,提高大米的食用品。

2、例如授權公告號為“cn219631387u”的一種基于多級處理機構的大米拋光機，雖然解決了現有的基于多級處理機構的大米拋光機，后續關閉倉門較為麻煩,需要清理掉殘余的大米，的問題，上述通過在拋光完成后,通過旋轉內倉即可實現下料,且下料可實現篩分,該裝置解決了排料口被堵住的技術問題,且排料無需人工打開，考慮到現有的基于多級處理機構的大米拋光機，對大米拋光進行單一區域的拋光輥進行拋光，無法對大米進行多級處理，導致大米的拋光效果明顯。

技術實現思路

1、本實用新型的目的是為了解決現有的基于多級處理機構的大米拋光機，無法對大米進行多級處理，導致大米的拋光效果明顯的問題，而提出的一種基于多級處理機構的大米拋光機。

2、為實現上述目的，本實用新型提供如下技術方案：一種基于多級處理機構的大米拋光機，包括機殼和支撐柱，所述機殼的下端與支撐柱固定連接，所述機殼的內壁設有拋光機構，所述拋光機構包括電機支架和輥筒體，所述電機支架的外壁與機殼固定連接，所述輥筒體的外壁與機殼轉動連接，所述電機支架的內壁與伺服電機固定連接，所述伺服電機的輸出端與輥筒體固定連接，所述輥筒體的內壁與固定螺絲螺紋連接，所述固定螺絲的外壁與撥料條螺紋連接。

3、優選的，所述機殼的內壁設有收集機構，所述收集機構包括弧形板，所述弧形板的外壁與機殼固定連接，所述弧形板的表面安裝有濾網，所述弧形板的內壁與抽取管固定連接，所述抽取管的端部與安裝箱相連通，所述安裝箱的內壁安裝有排風機，所述安裝箱的下端與排風管相連通。

4、優選的，所述支撐柱的下端與底座固定連接，所述底座的表面與收料盒活動連接，所述收料盒的外壁與出料管固定連接。

5、優選的，所述機殼的內壁與第一引料斗和第二引料斗固定連接。

6、優選的，所述機殼的外壁與入料斗固定連接。

7、優選的，所述機殼的外壁安裝有玻璃門，所述機殼的外壁下端安裝有出料筒。

8、本實用新型提出的一種基于多級處理機構的大米拋光機，有益效果在于：通過上下兩個區域的伺服電機輸出端帶動輥筒體轉動，輥筒體轉動也會帶動撥料條轉動，輥筒體的外壁不同密度的撥料條來撥動未拋光的大米，未拋光的大米會在弧形板上下運動進行摩擦，使未拋光的大米在弧形板得到每個區域不同拋光效果，拋光后大米會從弧形板表面的濾網處向下落向外排出，實現對大米進行多級處理，提高大米的拋光更加明顯。

技術特征：

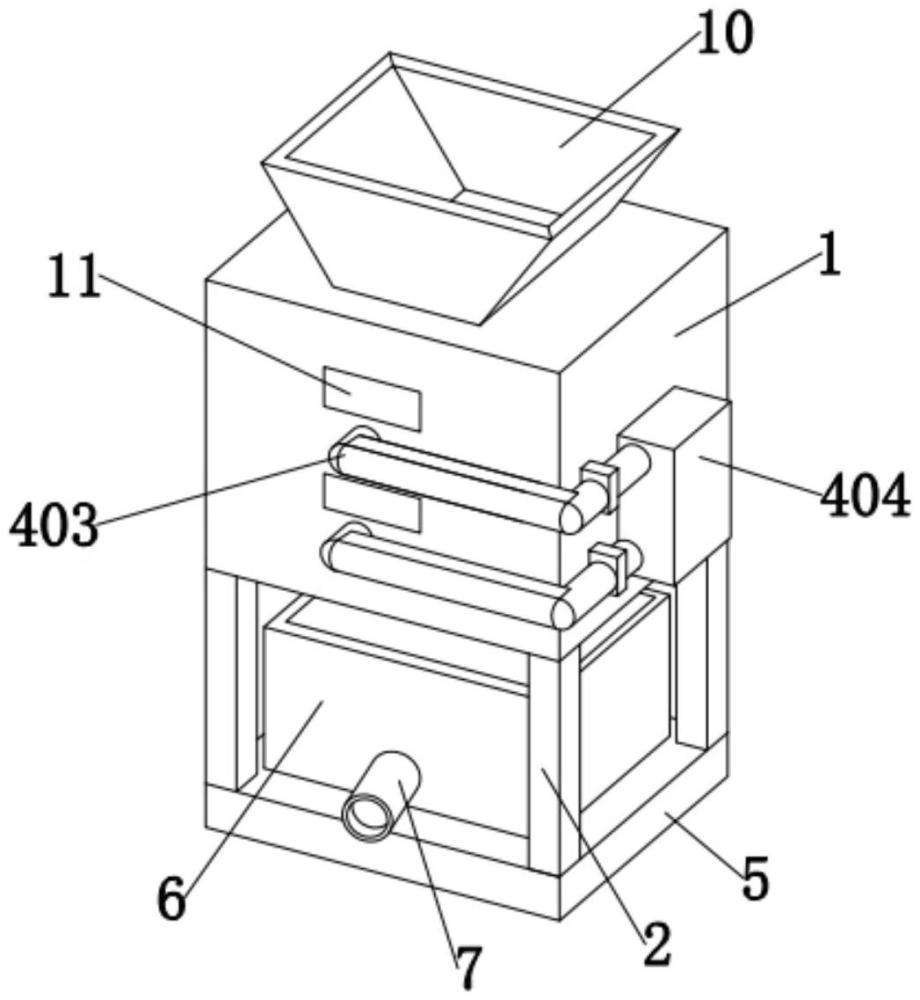

1.一種基于多級處理機構的大米拋光機，包括機殼(1)和支撐柱(2)，所述機殼(1)的下端與支撐柱(2)固定連接，其特征在于：所述機殼(1)的內壁設有拋光機構(3)，所述拋光機構(3)包括電機支架(301)和輥筒體(303)，所述電機支架(301)的外壁與機殼(1)固定連接，所述輥筒體(303)的外壁與機殼(1)轉動連接，所述電機支架(301)的內壁與伺服電機(302)固定連接，所述伺服電機(302)的輸出端與輥筒體(303)固定連接，所述輥筒體(303)的內壁與固定螺絲(304)螺紋連接，所述固定螺絲(304)的外壁與撥料條(305)螺紋連接。

2.根據權利要求1所述的一種基于多級處理機構的大米拋光機，其特征在于：所述機殼(1)的內壁設有收集機構(4)，所述收集機構(4)包括弧形板(401)，所述弧形板(401)的外壁與機殼(1)固定連接，所述弧形板(401)的表面安裝有濾網(402)，所述弧形板(401)的內壁與抽取管(403)固定連接，所述抽取管(403)的端部與安裝箱(404)相連通，所述安裝箱(404)的內壁安裝有排風機(405)，所述安裝箱(404)的下端與排風管(406)相連通。

3.根據權利要求1所述的一種基于多級處理機構的大米拋光機，其特征在于：所述支撐柱(2)的下端與底座(5)固定連接，所述底座(5)的表面與收料盒(6)活動連接，所述收料盒(6)的外壁與出料管(7)固定連接。

4.根據權利要求1所述的一種基于多級處理機構的大米拋光機，其特征在于：所述機殼(1)的內壁與第一引料斗(8)和第二引料斗(9)固定連接。

5.根據權利要求1所述的一種基于多級處理機構的大米拋光機，其特征在于：所述機殼(1)的外壁與入料斗(10)固定連接。

6.根據權利要求1所述的一種基于多級處理機構的大米拋光機，其特征在于：所述機殼(1)的外壁安裝有玻璃門(11)，所述機殼(1)的外壁下端安裝有出料筒(12)。

技術總結
本技術涉及拋光機領域技術領域，一種基于多級處理機構的大米拋光機，包括機殼和支撐柱，所述機殼的下端與支撐柱固定連接，所述機殼的內壁設有拋光機構，所述拋光機構包括電機支架和輥筒體，所述電機支架的外壁與機殼固定連接，所述輥筒體的外壁與機殼轉動連接。通過上下兩個區域的伺服電機輸出端帶動輥筒體轉動，輥筒體轉動也會帶動撥料條轉動，輥筒體的外壁不同密度的撥料條來撥動未拋光的大米，未拋光的大米會在弧形板上下運動進行摩擦，使未拋光的大米在弧形板得到每個區域不同拋光效果，拋光后大米會從弧形板表面的濾網處向下落向外排出，實現對大米進行多級處理，提高大米的拋光更加明顯。

技術研發人員：柯天松,何燕艷,呂安
受保護的技術使用者：湖北中昌糧食機械有限公司
技術研發日：20240613
技術公布日：2025/4/28
