本申請涉及糖化試劑生產領域，具體而言，涉及一種混合均勻的糖化試劑混合設備。

背景技術：

1、糖化血紅蛋白是人體血液中紅細胞內的血紅蛋白與血糖結合的產物。血糖和血紅蛋白的結合生成糖化血紅蛋白是不可逆反應，并與血糖濃度成正比，且保持120天左右，所以可以觀測到120天之前的血糖濃度。糖化血紅蛋白測試通常可以反映患者近8～12周的血糖控制情況，糖化試劑是用來對患者血糖濃度進行檢測，在糖化試劑生產過程中，需將生產糖化試劑的原料投入罐體內，以備后續使用，如中國專利申請號為cn202120145378.6的一種糖化試劑生產用的混勻裝置，包括儲料機構和輸料機構。所述儲料機構包括支架、第一罐體和第二罐體，所述第一罐體和所述第二罐體均安裝在所述支架表面，所述輸料機構包括第一泵體和第二泵體，所述第一泵體的輸入端連通于所述第一罐體，且所述第一泵體的輸出端連通有第一管體。本實用新型通過第一泵體、第一管體、第二泵體和第二管體可對第一罐體和第二罐體內的原料進行循環輸送，利于原料之間的混合，此外，增設出料管，原料可經由出料管表面開設的多個出料孔排出，提高原料的輸送范圍，可提高原料之間的混合效果。

2、但是上述方案仍然具有一定的缺陷：首先第一罐體內的原料和第二罐體內的原料進行循環流動這樣的混合方式效率較差，混合時間較長，容易造成混合不均勻，其次原料容易附著在罐體內壁，不方便對其進行刮除，容易導致附著的原料混合不均勻，并且影響罐體的下次使用，從而降低了實用性。

技術實現思路

1、為了彌補以上不足，本申請提供一種混合均勻的糖化試劑混合設備，旨在改善相關技術中混合時間較長，容易造成混合不均勻，其次原料容易附著在罐體內壁，不方便對其進行刮除，容易導致附著的原料混合不均勻，并且影響罐體的下次使用，從而降低了實用性的問題。

2、本申請實施例提供了一種混合均勻的糖化試劑混合設備包括支撐組件和混合組件。

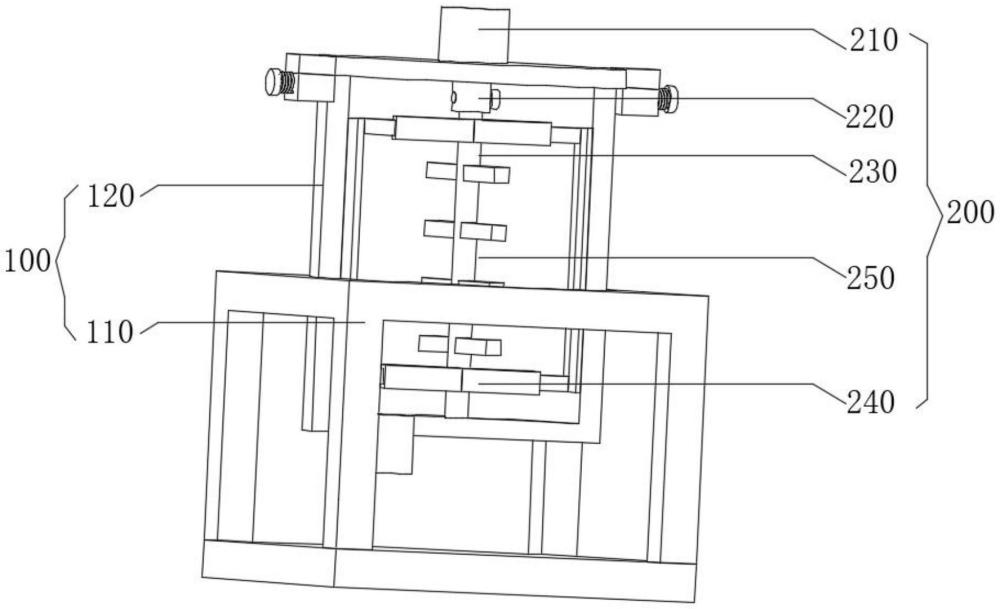

3、所述支撐組件包括支撐架和混合罐，所述混合罐設置于所述支撐架一側，所述混合組件包括電機、連接桿、攪拌桿、彈性桿和刮板，所述電機設置于所述混合罐一端，所述連接桿與所述混合罐轉動連接，所述連接桿與所述電機輸出端固定連接，所述攪拌桿設置于所述連接桿一端，所述彈性桿相對應設置于所述攪拌桿兩側，所述刮板與所述彈性桿固定連接，所述刮板與所述混合罐內壁相接觸。

4、在一種具體的實施方案中，所述混合罐包括罐體和罐蓋，所述罐蓋設置于所述罐體一端。

5、在上述實現過程中，罐體用于原料的混合，罐蓋可以對罐體起到密封的作用。

6、在一種具體的實施方案中，所述罐體一端設置有出料管。

7、在上述實現過程中，罐體一端設置有出料管，設置出料管方便混合后的原料排出。

8、在一種具體的實施方案中，所述罐體兩側設置有限位塊，所述限位塊一側設置有插桿，所述限位塊一側設置有第一彈簧，所述第一彈簧一端與所述插桿固定連接。

9、在上述實現過程中，通過限位塊、插桿和第一彈簧可以起到卡接的效果。

10、在一種具體的實施方案中，所述罐蓋兩側設置有卡塊，所述卡塊與所述限位塊滑動連接，所述插桿貫穿連接于所述卡塊一側。

11、在上述實現過程中，罐蓋兩側設置有卡塊，當需要對罐蓋打開時，使用者可以拉動插桿，使得插桿與卡塊分離，隨后將卡塊與限位塊分離，即可對罐蓋進行打開，反之操作可以對罐蓋進行固定。

12、在一種具體的實施方案中，所述連接桿一側設置有螺栓，所述螺栓貫穿連接于所述攪拌桿一側。

13、在上述實現過程中，連接桿一側設置有螺栓，通過螺栓可以對攪拌桿進行固定，同時方便對攪拌桿進行拆卸清理。

14、在一種具體的實施方案中，所述彈性桿包括第一支桿、第二支桿和第二彈簧，所述第二支桿與所述第一支桿滑動連接，所述第二彈簧設置于所述第一支桿內部，所述第二彈簧與所述第二支桿固定連接。

15、在上述實現過程中，通過第二彈簧的彈力可以推動第二支桿，使得刮板始終與罐體內壁相接觸。

16、在一種具體的實施方案中，所述第一支桿內部設置有空腔，所述第二支桿與所述空腔滑動連接。

17、在上述實現過程中，第一支桿內部設置有空腔，設置空腔可以起到限位的作用。

18、與現有技術相比，本申請的有益效果：首先通過電機驅動攪拌桿進行轉動，通過攪拌桿可以使得原料能夠充分混合，提高了混合效率，使得原料混合均勻，其次攪拌桿轉動可以使得彈性桿和刮板進行轉動，通過刮板可以對混合罐內壁上附著的原料進行刮除，一方面可以使得原料混合均勻，另一方面可以方便對混合罐內壁進行清理，方便下次使用，進而提高了原料的混合效率，同時方便對混合罐內壁上附著的原料進行刮除，防止影響混合罐的下次使用，從而提高了實用性。

技術特征：

1.一種混合均勻的糖化試劑混合設備，其特征在于，包括

2.根據權利要求1所述的一種混合均勻的糖化試劑混合設備，其特征在于，所述混合罐（120）包括罐體（121）和罐蓋（122），所述罐蓋（122）設置于所述罐體（121）一端。

3.根據權利要求2所述的一種混合均勻的糖化試劑混合設備，其特征在于，所述罐體（121）一端設置有出料管（1211）。

4.根據權利要求3所述的一種混合均勻的糖化試劑混合設備，其特征在于，所述罐體（121）兩側設置有限位塊（1212），所述限位塊（1212）一側設置有插桿（1213），所述限位塊（1212）一側設置有第一彈簧（1214），所述第一彈簧（1214）一端與所述插桿（1213）固定連接。

5.根據權利要求4所述的一種混合均勻的糖化試劑混合設備，其特征在于，所述罐蓋（122）兩側設置有卡塊（1221），所述卡塊（1221）與所述限位塊（1212）滑動連接，所述插桿（1213）貫穿連接于所述卡塊（1221）一側。

6.根據權利要求1所述的一種混合均勻的糖化試劑混合設備，其特征在于，所述連接桿（220）一側設置有螺栓（221），所述螺栓（221）貫穿連接于所述攪拌桿（230）一側。

7.根據權利要求1所述的一種混合均勻的糖化試劑混合設備，其特征在于，所述彈性桿（240）包括第一支桿（241）、第二支桿（242）和第二彈簧（243），所述第二支桿（242）與所述第一支桿（241）滑動連接，所述第二彈簧（243）設置于所述第一支桿（241）內部，所述第二彈簧（243）與所述第二支桿（242）固定連接。

8.根據權利要求7所述的一種混合均勻的糖化試劑混合設備，其特征在于，所述第一支桿（241）內部設置有空腔（2411），所述第二支桿（242）與所述空腔（2411）滑動連接。

技術總結
本申請提供了一種混合均勻的糖化試劑混合設備，屬于糖化試劑生產技術領域。該混合均勻的糖化試劑混合設備包括支撐組件和混合組件，彈性桿相對應設置于攪拌桿兩側，刮板與彈性桿固定連接，刮板與混合罐內壁相接觸，通過電機驅動攪拌桿進行轉動，通過攪拌桿可以使得原料能夠充分混合，提高了混合效率，使得原料混合均勻，攪拌桿轉動可以使得彈性桿和刮板進行轉動，通過刮板可以可以對混合罐內壁上附著的原料進行刮除，一方面可以使得原料混合均勻，另一方面可以方便對混合罐內壁進行清理，方便下次使用，進而提高了原料的混合效率，同時方便對混合罐內壁上附著的原料進行刮除，防止影響混合罐的下次使用，從而提高了實用性。

技術研發人員：王友湘,張曉麗,張曦鵬,劉月
受保護的技術使用者：上海惠中生物科技有限公司
技術研發日：20240614
技術公布日：2025/4/28
