本技術涉及砂輥，具體的講是一種防堵塞碾米砂輥。

背景技術：

1、我國至今普遍采用機械法來糙米碾白，它是運用專用設備(碾米機)帶動碾米砂輥旋轉，利用米粒之間的壓力和砂輥和風機的作用，使米粒與砂輥和篩板之間進行摩擦，達到去除米皮的效果；碾削的作用力主要來自內輥與外筒間的高速旋轉及表面金剛砂粒的砂刃，糙米作為夾層在混亂行進中不斷受到碾削，使其皮層破裂、脫落，糙米碾白，米粒通過這種方法去皮所需壓力較小，產生的碎米較少。

2、現有的碾米砂輥通常都帶有螺旋碾米槽，稻谷在螺旋碾米槽內表皮被碾碎時形成的米糠容易附著在碾米槽內壁上，逐漸累積，最后會造成碾米槽堵塞，使得碾米不充分。

技術實現思路

1、本實用新型要解決的技術問題是針對以上不足，提供一種防堵塞碾米砂輥。

2、為解決以上技術問題，本實用新型采用以下技術方案：

3、一種防堵塞碾米砂輥，包括鐵芯和碾米筒，所述鐵芯外側設置有空心圓柱形的狀的碾米筒內側固定有鐵芯，所述鐵芯包括外圓環和內圓環，所述外圓環和內圓環之間形成空腔并通過連接柱連接，所述外圓環用于與碾米筒的內部空腔配合安裝，內圓環用于與轉軸配合安裝；所述碾米筒外表面上開設有多個螺旋碾米槽，所述螺旋碾米槽內側開設有多組通風孔，每組通風孔均與碾米筒的內部空腔連通。

4、進一步的，每組通風孔包括4-20個通風孔，多個通風孔沿螺旋碾米槽的下槽邊并排開設。

5、進一步的，所述通風孔的孔徑為8-30mm。

6、進一步的，所述內圓環內側開設有用于減少接觸面積的環槽。

7、本實用新型采用以上技術方案后，與現有技術相比，具有以下優點：

8、本實用新型通過設置通風孔和內部空腔，碾米機上風機吹出的流動空氣在內部空腔中流動，然后從第二通風孔吹出，將稻谷表皮形成的米糠及時吹走，避免螺旋碾米槽內側附著過多的米糠堵塞螺旋碾米槽，保證碾米充分；通過在鐵芯的軸孔內側開設環槽，減少軸孔與機床主軸的接觸面積，砂輥坯體安裝時受到機床主軸的摩擦阻力更小，使得砂輥坯體安裝更容易。

9、下面結合附圖和實施例對本實用新型進行詳細說明。

技術特征：

1.一種防堵塞碾米砂輥，其特征在于，包括鐵芯(1)和碾米筒(2)，所述鐵芯(1)外側設置有空心圓柱形的狀的碾米筒(2)內側固定有鐵芯(1)，所述鐵芯包括外圓環(101)和內圓環(102)，所述外圓環(101)和內圓環(102)之間形成空腔并通過連接柱連接，所述外圓環(101)用于與碾米筒(2)的內部空腔配合安裝，內圓環(102)用于與轉軸配合安裝；所述碾米筒(2)外表面上開設有多個螺旋碾米槽(3)，所述螺旋碾米槽(3)內側開設有多組通風孔，每組通風孔均與碾米筒(2)的內部空腔連通。

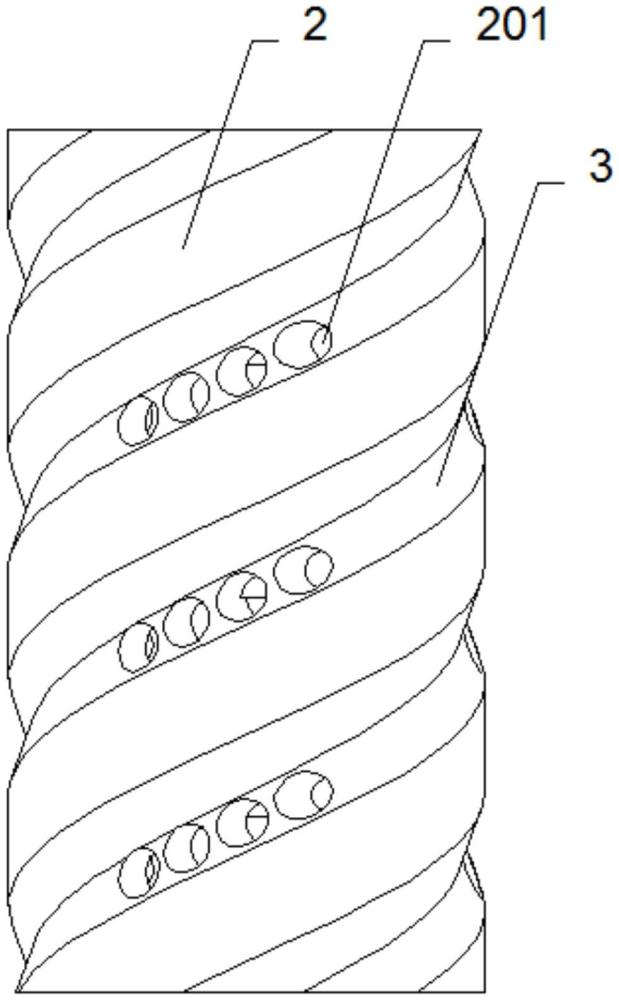

2.根據權利要求1所述的一種防堵塞碾米砂輥，其特征在于，每組通風孔包括4-20個通風孔(201)，多個通風孔(201)沿螺旋碾米槽(3)的下槽邊并排開設。

3.根據權利要求2所述的一種防堵塞碾米砂輥，其特征在于，所述通風孔(201)的孔徑為8-30mm。

4.根據權利要求1所述的一種防堵塞碾米砂輥，其特征在于，所述內圓環(102)內側開設有用于減少接觸面積的環槽(103)。

技術總結
本技術涉及一種防堵塞碾米砂輥，包括鐵芯和碾米筒，所述鐵芯外側設置有空心圓柱形的狀的碾米筒內側固定有鐵芯，所述鐵芯包括外圓環和內圓環，所述外圓環和內圓環之間形成空腔并通過連接柱連接，所述外圓環用于與碾米筒的內部空腔配合安裝，內圓環用于與轉軸配合安裝；所述碾米筒外表面上開設有多個螺旋碾米槽，所述螺旋碾米槽內側開設有多組通風孔，每組通風孔均與碾米筒的內部空腔連通，本技術將稻谷表皮形成的米糠及時吹走，避免螺旋碾米槽內側附著過多的米糠堵塞螺旋碾米槽，保證碾米充分。

技術研發人員：龔火炬,陳江華
受保護的技術使用者：鄂州市興方磨具有限公司
技術研發日：20240612
技術公布日：2025/4/28
