本發明屬于殼體噴涂，特別是涉及一種殼體噴涂烘干一體裝置。

背景技術：

1、為了提高殼體的使用壽命和美觀，殼體在生產后在殼體件表面噴漆，表面噴漆是一種保護零部件不被氧化腐蝕的方法，能夠使殼體的使用年限變長。噴漆后的零部件必須及時進行烘干以去除涂層中的水分，進而使涂層牢固地附著于殼體的表面，以達到防護、絕緣、裝飾等目的。

2、現有的噴涂烘干的方式為分體式，對殼體進行噴涂后再將噴涂后的殼體轉移到烘干設備中，這樣的方式在轉移殼體的過程中會弄花表面的漆層。

技術實現思路

1、有鑒于此，本發明旨在提出一種殼體噴涂烘干一體裝置，以解決對殼體噴涂后轉移到烘干裝置內部時弄花殼體表面漆層的技術問題。

2、為實現上述目的，本發明采用以下技術方案：一種殼體噴涂烘干一體裝置，包括：

3、一種殼體噴涂烘干一體裝置，包括：

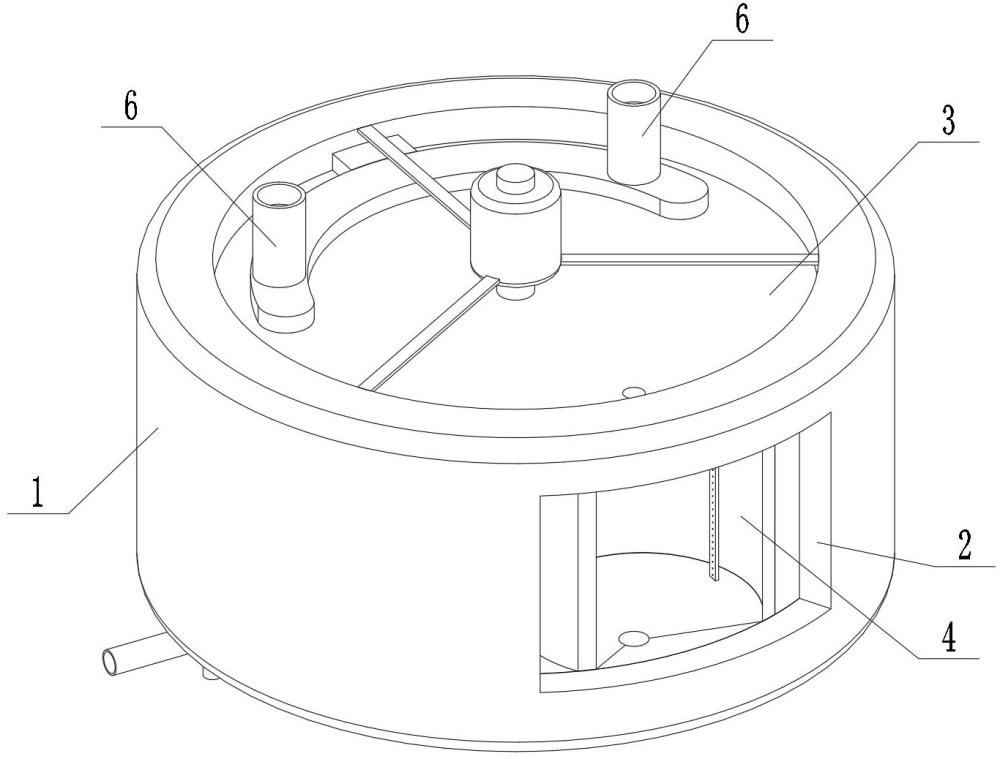

4、固定部，為圓筒狀并側面設有開放端，一端設有兩個分別連接涂料進給裝置和連接烘干裝置的傳輸組件；

5、轉動組件，轉動設置在所述固定部內部，轉動方向由連接涂料進給裝置的所述傳輸組件轉向連接烘干裝置的所述傳輸組件；

6、承載部，至少設有三個，周向設置在所述轉動組件內部；

7、取放口，設置在所述承載部上和所述固定部內部貼合，與所述開放端重合時更換所述承載部內部的殼體；

8、流體輸出組件，位于所述承載部內部并轉動設置在所述轉動組件上，與所述傳輸組件連通時產生自轉；

9、涂料回收部，設置在固定部靠近地面的一端，通過承載部和連接涂料進給裝置的所述傳輸組件連通；

10、氣體導出部，設置在固定部靠近地面的一端，通過承載部和連接烘干裝置的所述傳輸組件連通。

11、更進一步的，所述轉動組件包括第一轉動盤和第二轉動盤，所述第一轉動盤上用于連通所述傳輸組件和所述流體輸出組件的第一連通孔，所述第一連通孔和承載部相對應，所述第二轉動盤上設有和所述第一連通孔對應的第二連通孔，所述承載部通過所述第二連通孔與涂料回收部或氣體導出部連通，所述承載部設置在第一轉動盤和第二轉動盤間，和所述第一連通孔連通的所述流體輸出組件轉動設置在第一轉動盤。

12、更進一步的，所述流體輸出組件包括驅動組件和噴射部，所述驅動組件設置在第一轉動盤上，設置通過驅動組件和所述第一連通孔連通的噴射部設置在驅動組件上。

13、更進一步的，所述驅動組件包括安裝罩，所述安裝罩內部設有驅動渦輪，所述驅動渦輪內軸和噴射部，噴射部通過安裝罩和所述第一連通孔連通。

14、更進一步的，所述噴射部朝向殼體端設有多組霧化噴射孔。

15、更進一步的，所述傳輸組件包括連接筒，所述連接筒的進料端和環形腔連通，出料套管滑設于遠離進料端的一端，出料套管遠離開口的一端周向設有連通空槽，出料套管和連接筒間設有復位組件，當復位組件舒展時出料套管的開口和進料端連通，出料套管和第一連通孔連通，當復位組件受壓縮時進料端和出料套管的開口分離，出料套管和第一連通孔分離。

16、更進一步的，所述出料套管的開口端為球端，當復位組件舒展時出料套管的開口球端進入所述第一連通孔中。

17、更進一步的，所述復位組件包括彈簧和限位栓，所述彈簧通過限位栓和出料套管連接。

18、更進一步的，所述承載部內部遠離所述傳輸組件端設有擺放架。

19、更進一步的，所述固定部上設有驅動所述轉動組件的伺服電機。

20、有益效果：

21、通過固定部側面的開放端將需要再加工的殼體放置到轉動組件內部的承載部中，轉動組件帶動放置有殼體的承載部轉動到和涂料進給裝置連接的傳輸組件的下方時，涂料通過傳輸組件進入到流體輸出組件內部，再由流體輸出組件噴出作用在殼體的表面，在噴涂完成后轉動組件繼續轉動，使需要裝有需要噴涂殼體的承載部轉動至和涂料進給裝置連接的傳輸組件的下方進行噴涂，裝有噴涂后殼體的承載部轉動到和烘干裝置連接的傳輸組件下方進行烘干，同時上一個裝有烘干好殼體的承載部轉動到開放端位置進行殼體的更換，在不需要轉移殼體的情況下對殼體進行噴涂后烘干避免上述分體操作時弄花漆層的問題。

技術特征：

1.一種殼體噴涂烘干一體裝置，其特征在于，包括：

2.根據權利要求1所述的一種殼體噴涂烘干一體裝置，其特征在于：所述轉動組件（3）包括第一轉動盤（3-1）和第二轉動盤（3-2），所述第一轉動盤（3-1）上用于連通所述傳輸組件（6）和所述流體輸出組件（7）的第一連通孔（3-3），所述第一連通孔（3-3）和承載部（4）相對應，所述第二轉動盤（3-2）上設有和所述第一連通孔（3-3）對應的第二連通孔（3-4），所述承載部（4）通過所述第二連通孔（3-4）與涂料回收部（8）或氣體導出部（9）連通，所述承載部（4）設置在第一轉動盤（3-1）和第二轉動盤（3-2）間，和所述第一連通孔（3-3）連通的所述流體輸出組件（7）轉動設置在第一轉動盤（3-1）。

3.根據權利要求2所述的一種殼體噴涂烘干一體裝置，其特征在于：所述流體輸出組件（7）包括驅動組件和噴射部（7-3），所述驅動組件設置在第一轉動盤（3-1）上，設置通過驅動組件和所述第一連通孔（3-3）連通的噴射部（7-3）設置在驅動組件上。

4.根據權利要求3所述的一種殼體噴涂烘干一體裝置，其特征在于：所述驅動組件包括安裝罩（7-1），所述安裝罩（7-1）內部設有驅動渦輪（7-2），所述驅動渦輪（7-2）內軸和噴射部（7-3），噴射部（7-3）通過安裝罩（7-1）和所述第一連通孔（3-3）連通。

5.根據權利要求4所述的一種殼體噴涂烘干一體裝置，其特征在于：所述噴射部（7-3）朝向殼體端設有多組霧化噴射孔（7-4）。

6.根據權利要求2-5任一項所述的一種殼體噴涂烘干一體裝置，其特征在于：所述傳輸組件（6）包括連接筒（6-1），所述連接筒（6-1）的進料端（6-2）和環形腔（6-3）連通，出料套管（6-4）滑設于遠離進料端（6-2）的一端，出料套管（6-4）遠離開口的一端周向設有連通空槽（6-5），出料套管（6-4）和連接筒（6-1）間設有復位組件，當復位組件舒展時出料套管（6-4）的開口和進料端（6-2）連通，出料套管（6-4）和第一連通孔（3-3）連通，當復位組件受壓縮時進料端（6-2）和出料套管（6-4）的開口分離，出料套管（6-4）和第一連通孔（3-3）分離。

7.根據權利要求6所述的一種殼體噴涂烘干一體裝置，其特征在于：所述出料套管（6-4）的開口端為球端，當復位組件舒展時出料套管（6-4）的開口球端進入所述第一連通孔（3-3）中。

8.根據權利要求7所述的一種殼體噴涂烘干一體裝置，其特征在于：所述復位組件包括彈簧（6-6）和限位栓（6-7），所述彈簧（6-6）通過限位栓（6-7）和出料套管（6-4）連接。

9.根據權利要求1、2、3、4、5、7或8所述的一種殼體噴涂烘干一體裝置，其特征在于：所述承載部（4）內部遠離所述傳輸組件（6）端設有擺放架。

10.根據權利要求1、2、3、4、5、7或8所述的一種殼體噴涂烘干一體裝置，其特征在于：所述固定部（1）上設有驅動所述轉動組件（3）的伺服電機。

技術總結
本發明提出了一種殼體噴涂烘干一體裝置，殼體噴涂技術領域。以解決對殼體噴涂后轉移到烘干裝置內部時弄花殼體表面漆層的技術問題。通過固定部側面的開放端將需要再加工的殼體放置到轉動組件內部的承載部中，轉動組件帶動放置有殼體的承載部轉動到和涂料進給裝置連接的傳輸組件的下方時，涂料通過傳輸組件進入到流體輸出組件內部，再由流體輸出組件噴出作用在殼體的表面，在噴涂完成后轉動組件繼續轉動，使需要裝有需要噴涂殼體的承載部轉動至和涂料進給裝置連接的傳輸組件的下方進行噴涂，裝有噴涂后殼體的承載部轉動到和烘干裝置連接的傳輸組件下方進行烘干，同時上一個裝有烘干好殼體的承載部轉動到開放端位置進行殼體的更換。

技術研發人員：程作茹,杜有,王宇
受保護的技術使用者：程作茹
技術研發日：
技術公布日：2025/4/28
