本技術涉及脲醛模樹脂生產設備，尤其是涉及一種連續化生產脲醛模樹脂的生產設備及其生產工藝。

背景技術：

1、脲醛模樹脂，也稱為脲醛樹脂，是由尿素和甲醛反應所得到的聚合物，是一種熱固性樹脂，脲醛模塑料是將脲甲醛模塑粉經模壓法或注射法成型而得到的塑料制品；脲醛模樹脂的生產設備主要包括反應釜，過濾設備，脫水設備，粉碎設備，混合設備和成型設備，而反應釜是脲醛樹脂生產的核心設備，主要用于尿素和甲醛的縮聚反應；其通常配備有攪拌裝置、加熱裝置和溫度控制系統，以確保反應條件的精確性。

2、根據公告號cn1171921c一種游離甲醛含量低的脲醛樹脂的生產方法及設備，該專利包括常規的方法生產出游離甲醛含量高的脲醛樹脂后，再依次加入直接除醛劑氨進行直接除醛、加入潛性除醛劑尿素或三聚氰胺進行潛性除醛和加入ph調節劑調節ph值，用這種方法生產的脲醛樹脂，游離甲醛含量降到0.1%以下，并具有強度高、儲存穩定性和耐水性好的優點，實現這種生產方法的設備，可以是釜內法生產設備，也可以是釜外法生產設備，釜內法生產設備包括底部安裝有氣體分布器的反應釜，釜外法生產設備包括一個反應釜單元和底部安裝有氣體分布器的專用除醛反應罐，結構簡單易行。

3、但上述專利使用過程中，固體原料是通過下料管集中進入反應釜，未分散進入反應釜內部，進而導致進入的原料一開始集中在反應釜內的某個區域，且只通過單根攪拌桿的轉動進行混合，繼而導致固體原料和液體原料之間的混合周期較長，并且影響原料的混合質量，從而影響脲醛模樹脂的生產。

技術實現思路

1、本技術的目的是提供一種連續化生產脲醛模樹脂的生產設備及其生產工藝。

2、本技術提供的一種連續化生產脲醛模樹脂的生產設備，采用如下的技術方案：

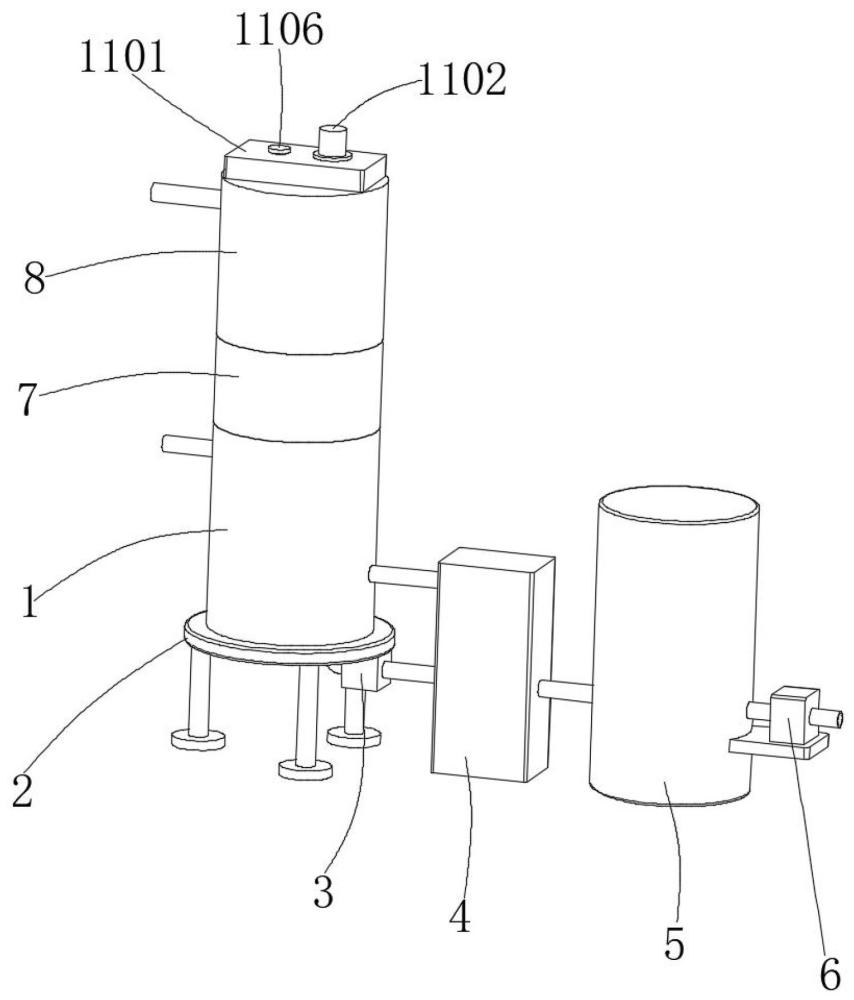

3、一種連續化生產脲醛模樹脂的生產設備，包括反應釜和底座，所述反應釜外壁底端連接有底座，且底座頂部安裝有輸送泵，并且輸送泵輸出端連接有冷凝器，所述冷凝器通過輸送管道連接有真空儲罐，且真空儲罐外壁通過支撐臺連接有真空泵，所述反應釜頂端連接有分料箱，且分料箱外壁頂端對接有儲料罐，所述反應釜內部設置有混合機構，且混合機構包括雙軸電機、旋轉柱、攪拌座、分料盤、支撐筒、滾珠、滑軌、支撐座、推桿、限位環、進料腔、第一錐齒輪、第二錐齒輪、攪拌桿與防護筒，所述反應釜頂端中部安裝有雙軸電機，且雙軸電機底部輸出端對接有旋轉柱，并且旋轉柱外壁中部套接有攪拌座，所述雙軸電機頂部輸出端對接有分料盤，所述反應釜頂部外側開設有進料腔，所述旋轉柱底端焊接有第一錐齒輪，且第一錐齒輪外壁嚙合連接有第二錐齒輪，并且第二錐齒輪內部對接有攪拌桿。

4、可選的，所述攪拌桿外壁一側通過活動孔連接有防護筒，且攪拌桿外壁另一側通過軸承座與反應釜內壁相連接，并且攪拌桿呈三角狀分布，所述防護筒外壁底端與反應釜內壁相連接，且反應釜底部通過排料管道與輸送泵相連接。

5、可選的，所述分料盤底端外側焊接有支撐筒，且支撐筒底端內部滾動連接有滾珠，并且滾珠外壁滾動連接有滑軌，所述滾珠呈三角狀分布，所述滑軌外壁底端與反應釜頂部相焊接。

6、通過采用上述技術方案，先啟動雙軸電機帶動旋轉柱與分料盤一同轉動，接著旋轉柱轉動會帶動攪拌座與第一錐齒輪一同轉動，接著攪拌座轉動會在反應釜內部形成豎向的混合旋渦，之后第一錐齒輪轉動會帶動第二錐齒輪進行轉動，第二錐齒輪轉動會帶動攪拌桿進行轉動，繼而在反應釜底部形成三個橫向的混合旋渦，此時通過豎向混合旋渦與橫向混合旋渦的相互配合，快速混合反應釜內的原料，從而不再通過單個混合旋渦來混合原料，縮短混合時間，且可以使原料中的各種成分均勻混合，減少顆粒間的粒度及密度差。

7、可選的，所述支撐筒中部一側焊接有支撐座，且支撐座外壁底端焊接有推桿，并且推桿外壁底端與反應釜頂面相貼合，所述分料箱內壁底端焊接有限位環。

8、可選的，所述滑軌截面呈“c”字型結構設計，所述推桿呈“一”字型結構設計，所述進料腔呈等夾角分布，所述攪拌座呈“十”字型結構設計，所述分料盤呈錐形，所述分料箱頂端中部開設有進料孔。

9、通過采用上述技術方案，當儲料罐內的原料進入分料箱內部后，會與轉動的分料盤發生接觸，接著在分料盤轉動時離心力的作用下向四處飛灑，接著原料與分料箱內壁接觸后通過進料腔進入反應釜內部，且分料盤轉動時通過支撐筒與支撐座，會帶動推桿一同轉動，進而將反應釜頂部殘留的原料通過進料腔推入反應釜內部，繼而使得原料從多處進入反應釜內部，防止原料集中進入反應釜出現局部原料過多或過少的情況，從而輔助反應釜內的原料混合工作，使其可以在較短時間內完成原料的均勻混合，從而通過混合機構縮短混合周期提高生產效率。

10、可選的，所述旋轉柱外壁設置有刮料機構，且刮料機構包括傳動架、導向桿、導向板、刮料板與彈簧，所述攪拌座外側設置有傳動架，且傳動架內壁與旋轉柱相連接，所述傳動架內部滑動連接有導向桿，且傳動架呈“口”字型結構設計。

11、可選的，所述導向桿外壁一側焊接有導向板，且導向桿外壁另一側連接有刮料板，并且導向桿外壁中部套接有彈簧，所述導向桿，導向板，刮料板與彈簧之間構成彈性伸縮機構，所述刮料板外壁與反應釜內壁相貼合。

12、通過采用上述技術方案，旋轉柱轉動進行混合工作時會帶動傳動架一同轉動，傳動架轉動會帶動導向桿一同轉動，此時通過彈簧復位產生的彈力，使得刮料板外壁與反應釜內壁相貼合，進而當旋轉柱轉動進行混合工作時，刮料板會與反應釜內壁發行摩擦，繼而將反應釜內壁殘留的原料刮下，使其進去混合旋渦內繼續進行混合工作，從而通過刮料機構防止原料殘留影響混合質量，且只需啟動雙軸電機，即可同時帶動混合機構與刮料機構一同進行工作。

13、可選的，所述儲料罐頂部設置有輔助機構，且輔助機構包括防護盒、驅動電機、第一齒輪、第二齒輪、第一螺旋蛟龍與第二螺旋蛟龍，所述儲料罐外壁頂端對接有防護盒，且防護盒頂端一側安裝有驅動電機。

14、可選的，所述第一齒輪外壁嚙合連接有第二齒輪，所述第一齒輪內部焊接有第一螺旋蛟龍，所述第二齒輪內部焊接有第二螺旋蛟龍，且第二螺旋蛟龍與第一螺旋蛟龍之間相互平行，所述防護盒內部開設有收納腔，且第一齒輪與第二齒輪伸入其中，所述儲料罐底端中部開設有出料孔，且出料孔內設置有原料泵。

15、通過采用上述技術方案，通過啟動防護盒頂部的驅動電機，驅動電機啟動會帶動第一齒輪進行轉動，接著第一齒輪正轉會帶動第二齒輪進行反轉，之后第一齒輪正轉帶動第一螺旋蛟龍進行正轉，第二齒輪反轉帶動第二螺旋蛟龍進行反轉，進而在儲料罐內形成相對旋轉機構，此時通過第一螺旋蛟龍與第二螺旋蛟龍的轉動，使得儲料罐內的原料進行流動，防止儲料罐內原料堆積固定不動，導致原料導出時發生堵塞影響脲醛模樹脂的生產，從而防止儲料罐內的原料堵塞。

16、一種連續化生產脲醛模樹脂的生產設備生產方法，包括以下步驟：

17、s1、原料準備：準備好尿素和甲醛等原料；

18、s2、原料反應：將儲料罐內的原料通過分料箱均勻?qū)敕磻?yīng)釜內部，接著啟動反應釜配合混合機構，在一定溫度和壓力下，尿素與甲醛發生縮聚反應生成脲醛樹脂；

19、s3、產品冷卻：啟動輸送泵將反應釜內的脲醛樹脂導入冷凝器進行冷卻；

20、s4、產品儲存：當脲醛樹脂冷卻到指定溫度后將其導入真空儲罐內進行儲存，后續再通過真空泵將其導出，從而只需頂起添加原料，即可完成連接化生產。

21、綜上所述，本技術包括以下至少一種有益技術效果：

22、1.通過混合機構使得原料從多處進入反應釜內部，防止原料集中進入反應釜，且通過多個混合旋渦快速混合反應釜內的原料，進而在較短時間內完成原料的均勻混合，從而縮短混合周期提高生產效率；

23、2.通過刮料機構防止原料殘留影響混合質量，且只需啟動雙軸電機，即可同時帶動混合機構與刮料機構一同進行工作；

24、3.通過輔助機構在儲料罐內形成相對旋轉機構，進而使得儲料罐內的原料進行流動，從而防止原料導出時發生堵塞影響脲醛模樹脂的生產。
