本技術涉及電子制造，具體涉及一種可靠性試驗箱用老化置物架。

背景技術：

1、環氧樹脂組合物在生產過程中需要將樣品放置在可靠性試驗箱中進行老化試驗，以驗證其耐久性與穩定性，并判斷其可靠性。在老化試驗過程中，通常將多個樣品排列在試驗框架中，并將試驗框架放置在托盤內，將托盤擺放在試驗箱中進行試驗。

2、由于托盤尺寸有限，使用托盤放置試驗框架時，由于試驗框架不可以堆疊，則每個托盤內僅可以平鋪一層試驗框架，一層五片，一個標準尺寸的試驗箱中至多可以擺放三個托盤，總共15片試驗框架進行試驗。這種放置方式使得試驗箱的單次試驗量較少，每批次樣品需要進行多次老化試驗，延長了實驗整體周期，且使試驗箱的電力能源損耗較大。

技術實現思路

1、本實用新型的目的在于提供一種可靠性試驗箱用老化置物架，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種可靠性試驗箱用老化置物架，適用于試驗框架，包括：底座，所述底座兩側各設置一支架，所述支架開設若干豎槽，兩個所述支架上對稱設置的兩個所述豎槽配合形成一承托結構，所述承托結構用于豎立擺放所述試驗框架。

3、優選的，所述支架為板狀結構，并設置于所述底座兩側作為側板。

4、優選的，所述底座為板狀結構，并與所述側板通過螺絲相連。

5、優選的，兩個所述支架之間設置把手，所述把手為橫桿。

6、優選的，所述橫桿位于所述支架的側邊處，并與所述支架通過螺絲相連。

7、優選的，所述底座的長、寬、厚度分別為134mm、50mm、8mm。

8、優選的，所述支架的長、寬、高分別為250mm、8mm、100mm。

9、優選的，所述豎槽的槽寬為5mm、槽深為92mm。

10、優選的，相鄰兩個豎槽之間的間距為10mm。

11、優選的，所述橫桿的長、寬、高分別為134mm、8mm、8mm。

12、該可靠性試驗箱用老化置物架具備以下有益效果：

13、該可靠性試驗箱用老化置物架，將試驗框架豎立擺放在豎槽中，使得若干試驗框架可以集中放置并相互獨立，相較于在托盤上平鋪試驗框架的方式，單個置物架在不堆疊試驗框架的情況下可以容納更多的試驗框架，使得試驗箱的單次試驗量增加，可以明顯縮短實驗整體周期，并節省電力能源。

技術特征：

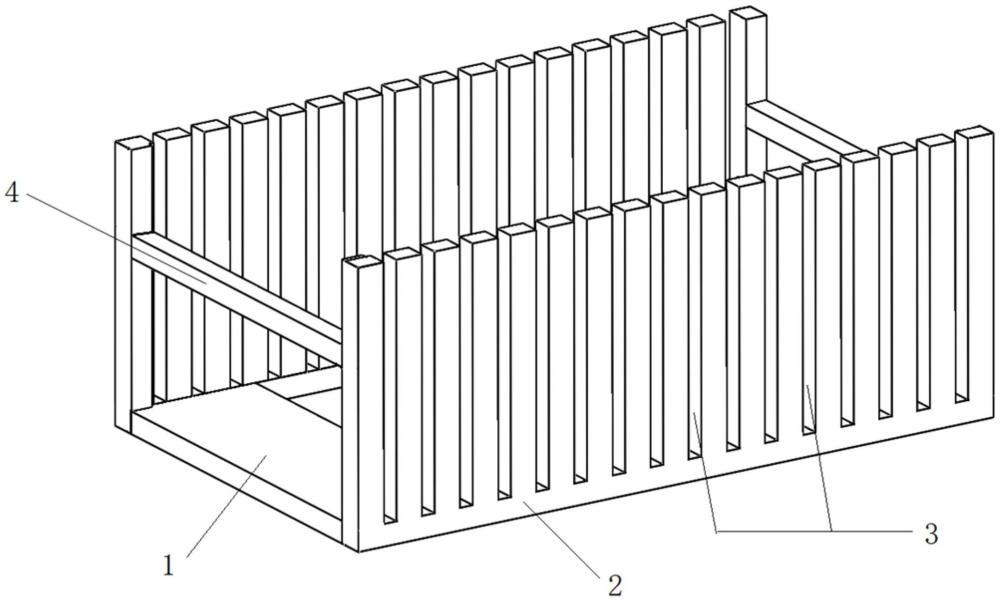

1.一種可靠性試驗箱用老化置物架，適用于試驗框架，其特征在于：包括：底座(1)，所述底座(1)兩側各設置一支架(2)，所述支架(2)開設若干豎槽(3)，兩個所述支架(2)上對稱設置的兩個所述豎槽(3)配合形成一承托結構，所述承托結構用于豎立擺放所述試驗框架。

2.根據權利要求1所述的一種可靠性試驗箱用老化置物架，其特征在于：所述支架(2)為板狀結構，并設置于所述底座(1)兩側作為側板。

3.根據權利要求2所述的一種可靠性試驗箱用老化置物架，其特征在于：所述底座(1)為板狀結構，并與所述側板通過螺絲相連。

4.根據權利要求2所述的一種可靠性試驗箱用老化置物架，其特征在于：兩個所述支架(2)之間設置把手(4)，所述把手(4)為橫桿。

5.根據權利要求4所述的一種可靠性試驗箱用老化置物架，其特征在于：所述橫桿位于所述支架(2)的側邊處，并與所述支架(2)通過螺絲相連。

6.根據權利要求1所述的一種可靠性試驗箱用老化置物架，其特征在于：所述底座(1)的長、寬、厚度分別為134mm、50mm、8mm。

7.根據權利要求1所述的一種可靠性試驗箱用老化置物架，其特征在于：所述支架(2)的長、寬、高分別為250mm、8mm、100mm。

8.根據權利要求1所述的一種可靠性試驗箱用老化置物架，其特征在于：所述豎槽(3)的槽寬為5mm、槽深為92mm。

9.根據權利要求1所述的一種可靠性試驗箱用老化置物架，其特征在于：相鄰兩個豎槽(3)之間的間距為10mm。

10.根據權利要求4所述的一種可靠性試驗箱用老化置物架，其特征在于：所述橫桿的長、寬、高分別為134mm、8mm、8mm。

技術總結
本技術涉及電子制造技術領域，且公開了一種可靠性試驗箱用老化置物架，適用于試驗框架，包括：底座，底座兩側各設置一支架，支架開設若干豎槽，兩個支架上對稱設置的兩個豎槽配合形成一承托結構，承托結構用于豎立擺放試驗框架，支架為板狀結構，并設置于底座兩側作為側板，底座為板狀結構，并與側板通過螺絲相連。該可靠性試驗箱用老化置物架，將試驗框架豎立擺放在豎槽中，使得若干試驗框架可以集中放置并相互獨立，相較于在托盤上平鋪試驗框架的方式，單個置物架在不堆疊試驗框架的情況下可以容納更多的試驗框架，使得試驗箱的單次試驗量增加，可以明顯縮短實驗整體周期，并節省電力能源。

技術研發人員：顧海勇,蘇劍,陸海平,周凱,謝廣超
受保護的技術使用者：上海道宜半導體材料有限公司
技術研發日：20240617
技術公布日：2025/4/28
