本技術涉及點膠機，具體為一種點膠涂膠機構。

背景技術：

1、點膠機又稱涂膠機、滴膠機、打膠機、灌膠機等，專門對流體進行控制，并將流體點滴、涂覆于產品表面或產品內部的自動化機器，可實現三維、四維路徑點膠，精確定位，精準控膠，不拉絲，不漏膠，不滴膠。

2、在進行使用點膠機時，點膠機主要用于產品工藝中的膠水、油漆以及其他液體精確點、注、涂、點滴到每個產品精確位置，可以用來實現打點、畫線、圓形或弧形，在進行對一些較小的零件進行點膠涂膠時，由于零件自身的體形較小，在進行點膠涂膠的過程中比較困難，為此我們提出了一種點膠涂膠機構。

技術實現思路

1、本實用新型的目的在于提供一種點膠涂膠機構，以解決上述背景技術中提出的在進行對一些較小的零件進行點膠涂膠時，由于零件自身的體型較小，在進行點膠涂膠的過程中比較困難的問題。為實現上述目的，本實用新型提供如下技術方案：一種點膠涂膠機構，包括固定底座，所述固定底座的頂部固定連接有支撐底板，所述支撐底板的頂部固定連接有支撐板，所述支撐板的頂部固定連接有支撐頂板，所述支撐頂板的頂部設置有點膠涂膠組件，所述點膠涂膠組件包括放膠箱，所述放膠箱固定連接在支撐頂板的頂部，所述放膠箱的一側開設有出膠口，所述出膠口的內部固定連通有輸膠軟管，所述輸膠軟管的另一端固定連通在活動柱的側表面，所述活動柱的側表面活動連接有活動架，所述活動架的內部固定活動連接有連接桿，所述活動柱的內部開設有l型凹槽，所述l型凹槽的內部固定連接有連接管，所述連接管的側表面固定連接有電阻絲，所述連接管的內部底部活動連接有活動球，所述活動柱的底部固定連接有限位板，所述限位板的頂部固定連接有彈簧，該點膠涂膠機構，通過點膠涂膠組件進行涂膠，膠水通過放膠箱流入到出膠口中，向下折動活動架，且活動架通過連接桿與活動柱相連接，在折動活動架的同時活動柱通過彈簧的張力同時向下壓，然后膠水通過輸膠軟管流入l型凹槽的內部，再由l型凹槽的內部流入連接管中，通過電阻絲對連接管進行加熱，防止膠水融化，適用于對較小零件進行點膠涂膠。

2、進一步優選的，所述彈簧的套接在活動柱的側表面，所述彈簧的頂端固定連接在支撐頂板的底部，所述l型凹槽的內部固定連接有電阻絲，所述活動柱活動連接在支撐頂板的內部，所述活動架活動連接在支撐頂板的頂部，所述連接桿貫穿活動架與活動柱活動連接，所述支撐底板的頂部設置有固定限位組件。

3、進一步優選的，所述固定限位組件包括放置板，所述放置板固定連接在支撐底板的頂部，所述放置板的頂部固定連接有兩個中空架，兩個所述中空架在放置板的頂部呈對稱分布，兩個所述中空架的內部分別開設有固定滑槽，所述固定滑槽的內部活動連接有滑塊。

4、進一步優選的，所述滑塊的一側固定連接有連接固定板，所述連接固定板的頂部固定連接有固定夾爪，所述固定板的一側鉸接有折疊板。

5、進一步優選的，所述折疊板的一側活動連接有旋轉軸，所述放置板的頂部固定連接有兩個連接固定架，兩個所述連接固定架在放置板的頂部呈對稱分布，兩個所述連接固定架的內部分別開設有滑動槽，所述支撐底板與支撐頂板在固定底座的頂部呈對稱分布。

6、進一步優選的，所述滑動槽的內部活動連接有放置臺，所述固定底座的底部固定連接有四個支撐腿，四個所述支撐腿在固定底座的底部呈對稱分布，該點膠涂膠機構，通過支撐腿進行支撐，通過固定底座用來固定，通過支撐底板、支撐板和支撐頂板保持機構的穩定，通過固定限位組件對所需涂膠的零件進行限位固定，具有較高的穩定性與靈活性。

7、與現有技術相比，本實用新型的有益效果：

8、本實用新型中，該點膠涂膠機構，通過點膠涂膠組件進行涂膠，膠水通過放膠箱流入到出膠口中，向下折動活動架，且活動架通過連接桿與活動柱相連接，在折動活動架的同時活動柱通過彈簧的張力同時向下壓，然后膠水通過輸膠軟管流入l型凹槽的內部，再由l型凹槽的內部流入連接管中，通過電阻絲對連接管進行加熱，防止膠水融化，適用于對較小零件進行點膠涂膠。

9、本實用新型中，該點膠涂膠機構，通過支撐腿進行支撐，通過固定底座用來固定，通過支撐底板、支撐板和支撐頂板保持機構的穩定，通過固定限位組件對所需涂膠的零件進行限位固定，具有較高的穩定性與靈活性。

技術特征：

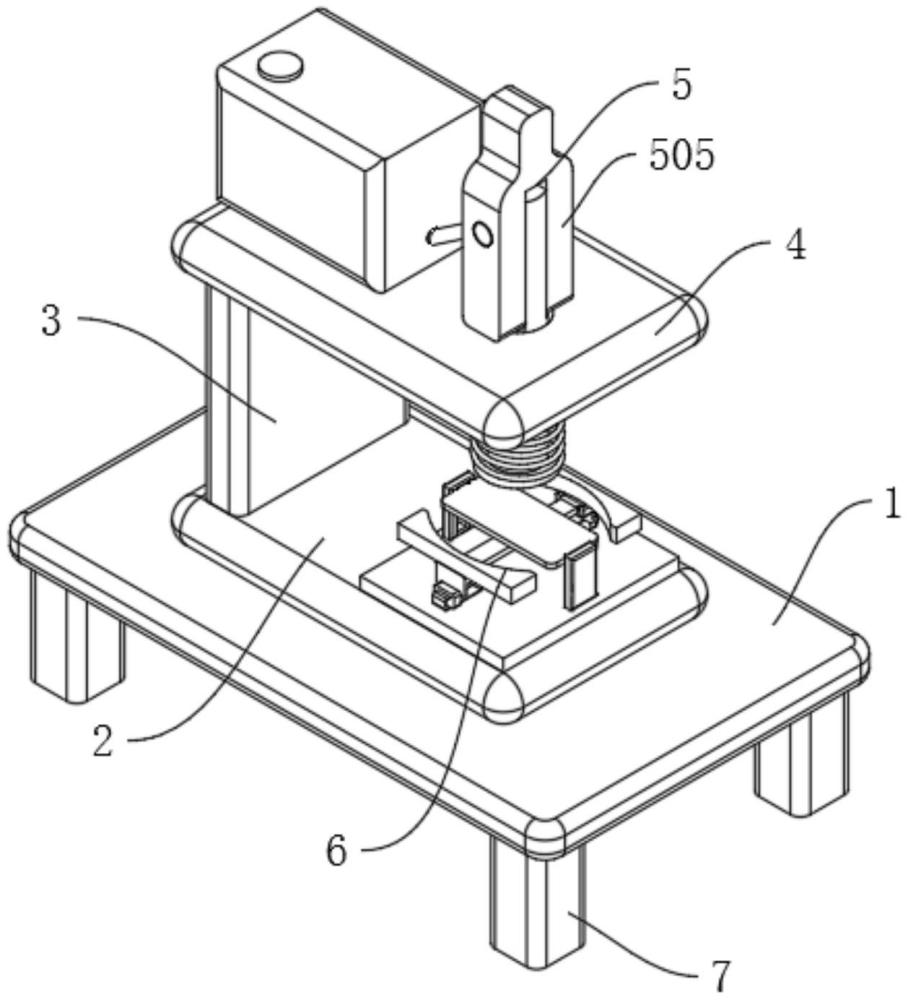

1.一種點膠涂膠機構，包括固定底座(1)，其特征在于：所述固定底座(1)的頂部固定連接有支撐底板(2)，所述支撐底板(2)的頂部固定連接有支撐板(3)，所述支撐板(3)的頂部固定連接有支撐頂板(4)，所述支撐頂板(4)的頂部設置有點膠涂膠組件(5)，所述點膠涂膠組件(5)包括放膠箱(501)，所述放膠箱(501)固定連接在支撐頂板(4)的頂部，所述放膠箱(501)的一側開設有出膠口(502)，所述出膠口(502)的內部固定連通有輸膠軟管(503)，所述輸膠軟管(503)的另一端固定連通在活動柱(504)的側表面，所述活動柱(504)的側表面活動連接有活動架(505)，所述活動架(505)的內部固定活動連接有連接桿(506)，所述活動柱(504)的內部開設有l型凹槽(507)，所述l型凹槽(507)的內部固定連接有連接管(508)，所述連接管(508)的側表面固定連接有電阻絲(509)，所述連接管(508)的內部底部活動連接有活動球(510)，所述活動柱(504)的底部固定連接有限位板(511)，所述限位板(511)的頂部固定連接有彈簧(512)。

2.根據權利要求1所述的一種點膠涂膠機構，其特征在于：所述彈簧(512)的套接在活動柱(504)的側表面，所述彈簧(512)的頂端固定連接在支撐頂板(4)的底部，所述l型凹槽(507)的內部固定連接有電阻絲(509)，所述活動柱(504)活動連接在支撐頂板(4)的內部，所述活動架(505)活動連接在支撐頂板(4)的頂部，所述連接桿(506)貫穿活動架(505)與活動柱(504)活動連接，所述支撐底板(2)的頂部設置有固定限位組件(6)。

3.根據權利要求2所述的一種點膠涂膠機構，其特征在于：所述固定限位組件(6)包括放置板(601)，所述放置板(601)固定連接在支撐底板(2)的頂部，所述放置板(601)的頂部固定連接有兩個中空架(602)，兩個所述中空架(602)在放置板(601)的頂部呈對稱分布，兩個所述中空架(602)的內部分別開設有固定滑槽(603)，所述固定滑槽(603)的內部活動連接有滑塊(604)。

4.根據權利要求3所述的一種點膠涂膠機構，其特征在于：所述滑塊(604)的一側固定連接有連接固定板(605)，所述連接固定板(605)的頂部固定連接有固定夾爪(606)，所述連接固定板(605)的一側鉸接有折疊板(607)。

5.根據權利要求4所述的一種點膠涂膠機構，其特征在于：所述折疊板(607)的一側活動連接有旋轉軸(608)，所述放置板(601)的頂部固定連接有兩個連接固定架(609)，兩個所述連接固定架(609)在放置板(601)的頂部呈對稱分布，兩個所述連接固定架(609)的內部分別開設有滑動槽(610)，所述支撐底板(2)與支撐頂板(4)在固定底座(1)的頂部呈對稱分布。

6.根據權利要求5所述的一種點膠涂膠機構，其特征在于：所述滑動槽(610)的內部活動連接有放置臺(611)，所述固定底座(1)的底部固定連接有四個支撐腿(7)，四個所述支撐腿(7)在固定底座(1)的底部呈對稱分布。

技術總結
本技術涉及點膠機設備技術領域，具體為一種點膠涂膠機構，包括固定底座，所述點膠涂膠組件包括放膠箱，所述放膠箱固定連接在支撐頂板的頂部，所述連接管的側表面固定連接有電阻絲，所述連接管的內部底部活動連接有活動球，所述活動柱的底部固定連接有限位板，所述限位板的頂部固定連接有彈簧。該點膠涂膠機構，通過點膠涂膠組件進行涂膠，膠水通過放膠箱流入到出膠口中，向下折動活動架，且活動架通過連接桿與活動柱相連接，在折動活動架的同時活動柱通過彈簧的張力同時向下壓，然后膠水通過輸膠軟管流入L型凹槽的內部，再由L型凹槽的內部流入連接管中，通過電阻絲對連接管進行加熱，防止膠水融化，適用于對較小零件進行點膠涂膠。
